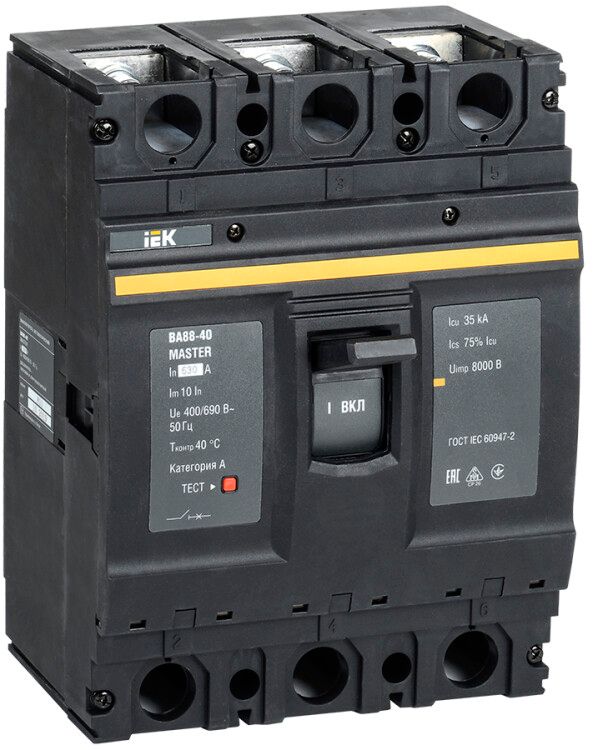

Выключатель автоматический ВА88-40 MASTER 630А 35кА 3п IEK (ИЭК) SVA50-3-0630-02

Автоматический выключатель ВА88-40 от IEK - трёхполюсное устройство в литом корпусе с номинальным током 630 А и отключающей способностью 35 кА, предназначено для надёжной защиты мощных электрических сетей от перегрузок, коротких замыканий и просадок напряжения. Устройство совмещает механическую прочность, электромагнитную и тепловую защиту, а также поддержку удалённого управления через моторный привод.

Назначение и область применения

Автоматический выключатель ВА88-40 используется для защиты высокомощных распределительных щитов, главных вводов, крупных двигателей и промышленных линий переменного тока. Применяется в энергообъектах, заводских цехах, на транспорте и в инфраструктурных системах, где требуется гарантированное отключение при аварийных ситуациях. Подходит для работы в условиях постоянной нагрузки и частых коммутаций.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА - способен безопасно отключить максимальный ток КЗ в пределах своей классической области применения
• Тип расцепителя: электромагнитный и тепловой (термомагнитный) - обеспечивает двойную защиту: быстрое отключение при КЗ и медленное - при длительной перегрузке
• Уставка магнитного расцепления: 10In (6300 А) - срабатывает при токе, в десять раз превышающем номинальный
• Диапазон настройки защиты от перегрузки: 6300 А - регулируется в пределах номинала, но фиксирован на максимуме; настройка ниже невозможна
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже допустимого уровня, защищая оборудование от повреждений
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитан на работу в умеренно холодном и влажном климате, в закрытых помещениях
• Диапазон рабочих температур: от -40 до +60 C - работает даже в неотапливаемых зонах зимой
• Способ монтажа: на монтажную плату - требует жёсткой фиксации на металлическом основании
• Подключение силовой цепи: винтовое - надёжное, но требует периодической проверки затяжки
• Индикация состояния: есть - визуальное определение положения (вкл/выкл)
• Привод: рычажковый с возможностью подключения моторного привода - позволяет дистанционно управлять выключателем
• Срок службы: 15 лет
• Механическая износостойкость: 4000 циклов включения/отключения

Совместимость и монтаж

Выключатель ВА88-40 монтируется исключительно на монтажную плиту с соблюдением рекомендованного габарита. Для установки необходимы болты и крепёжные отверстия, соответствующие размерам корпуса. Нельзя использовать в шкафах с ограниченным доступом - требуется свободное пространство вокруг устройства для теплоотвода. Моторный привод подключается дополнительно, согласно схеме от производителя. Все провода подсоединяются винтовым методом - перед первым запуском необходимо проверить момент затяжки.

Безопасность и стандарты

Автоматический выключатель ВА88-40 соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Обеспечивает защиту от перегрева, сверхтоков и потери напряжения. Отсутствие защиты от брызг и пыли (IP30) делает его непригодным для открытых площадок и сырых сред. Электромагнитная часть не имеет функции регулировки - уставка фиксирована на 10In.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сетей с большими токами КЗ
• Функция защиты от недопустимого снижения напряжения - предотвращает повреждение оборудования при просадках
• Поддержка моторного привода - позволяет интегрировать устройство в системы автоматизации и дистанционного управления
• Жесткий литой корпус - устойчив к механическим воздействиям и долговечен
• Широкий температурный диапазон - работает в суровых климатических условиях

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP30 не обеспечивает герметичность
• Невозможно изменить уставку магнитного расцепителя - она фиксирована на 10In, что не всегда удобно для точной координации защиты
• Настройка теплового расцепителя не регулируется - максимальное значение установлено на уровне 6300 А, ниже которого нельзя настроить
• Требуется жёсткая фиксация на монтажной плате - не подходит для DIN-рейки
• Отсутствуют дополнительные контакты - невозможно подключить сигнализацию или блокировки без внешних модулей

Примеры использования

• Главный ввод в промышленном цехе с питанием нескольких станков суммарной мощностью более 400 кВт
• Щитовая на насосной станции, где требуется защита от скачков напряжения и перегрузок
• Распределительный пункт на железнодорожной станции с использованием моторного привода для дистанционного отключения
• Объекты с холодными условиями эксплуатации - например, складские комплексы в Сибири

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 630 А требуется кабель минимум 2×185 мм2 (медный)
• При использовании моторного привода убедитесь, что источник питания соответствует заявленным параметрам (обычно 220 В AC / 24 В DC)
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно после первого года эксплуатации
• Не используйте устройство в качестве замены рубильника - он не предназначен для частых ручных операций
• Для систем с несколькими выключателями - учитывайте координацию времени срабатывания, чтобы избежать ложных отключений
