Автоматический выключатель AV POWER-3/3 630А 35kA TR | mccb-33-630-TR-av EKF

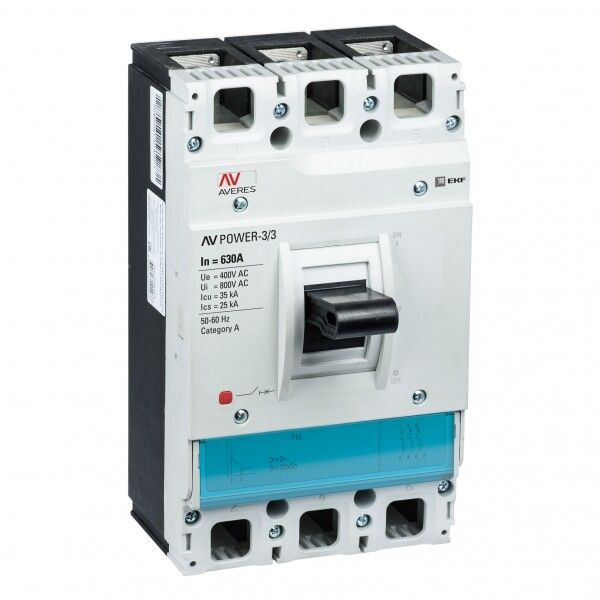

Автоматический выключатель AV POWER-3/3 630А 35кА ТР от EKF предназначен для надёжной защиты промышленных электросетей и двигателей от перегрузок и коротких замыканий. Модель с болтовым подключением, трёхполюсной конструкцией и моторным приводом подходит для систем с номиналом 400 В и током до 630 А. Артикул mccb-33-630-tr-av соответствует серийному решению AV-POWER.

Назначение и область применения

Автоматический выключатель AV POWER-3/3 630А 35кА ТР используется для редких коммутаций нагрузки в штатном режиме и аварийного отключения при возникновении опасных токов. Применяется в промышленных объектах: на участках с электродвигателями, распределительных щитах, конвейерных линиях, насосных станциях и других устройствах, требующих защиты от перегрузки и КЗ. Подходит для сетей переменного тока 50 Гц с напряжением до 400 В.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Число полюсов: 3
• Номинальный ток: 630 А
• Номинальная отключающая способность: 35 кА
• Защита от перегрузки: настраивается на 630 А (фиксированная)
• Защита от КЗ: порог срабатывания - 6300 А
• Тип расцепителя: электромагнитный + тепловой (комбинированный)
• Род тока: переменный (AC)
• Степень защиты: IP30 (защита от доступа пальцев и крупных предметов, без герметизации)
• Максимальное сечение кабеля: 240 мм2
• Тип подключения: болтовое, на верхние и нижние зажимы
• Тип управления: рычажковый, с возможностью ручного и моторного привода
• Индикация: есть световая сигнализация отключения и указатель причины расцепления
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, умеренно влажный климат)
• Гарантия: 10 лет (120 месяцев)
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

AV POWER-3/3 630А 35кА ТР монтируется на монтажную плату - фиксируется с помощью крепёжных отверстий в корпусе. Для подключения используются болты, позволяющие закрепить провода сечением до 240 мм2. Наличие моторного привода даёт возможность удалённого управления через внешний механизм, что удобно в больших щитах. Расцепители унифицированы: можно менять тип защиты без замены всего аппарата, лишь заменяя модуль на совместимую модель из серии AV-POWER. Отдельно стоит проверить соответствие габаритов места установки - аппарат занимает значительное пространство в щите.

Безопасность и стандарты

Автоматический выключатель AV POWER-3/3 630А 35кА ТР соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует безопасность срабатывания при сверхтоке. Индикатор отключения и указатель причины расцепления повышают безопасность обслуживания - сразу видно, произошло ли отключение из-за перегрузки или КЗ. IP30 обеспечивает механическую защиту, но не защищает от воды и пыли - использовать вне закрытых щитов нельзя.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных систем с высокими токами КЗ
• Поддержка моторного привода - позволяет автоматизировать управление в сложных системах
• Фиксированный ток перегрузки 630 А - исключает случайную настройку ниже рабочего значения
• Унифицированный модуль расцепителя - упрощает сервис и ремонт
• Ярко выраженная индикация состояния - снижает время диагностики отказов
• Длинная гарантия (10 лет) - подтверждает долговечность компонентов

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• IP30 не допускает использование в условиях повышенной запылённости, сырости или открытых площадках
• Нет возможности регулировки тока перегрузки - задана жестко на 630 А; не подходит для нагрузок меньше 500 А
• Требуется свободное место в щите - большой габарит и болтовые зажимы усложняют плотную сборку
• Не предназначен для частых включений - рассчитан на редкие операции, не на постоянную коммутацию

Примеры использования

• Щит питания цехового конвейера с двигателями суммарной мощностью ~250–300 кВт
• Главный входной автомат в распределительном пункте завода
• Защита группы насосов на водоочистных сооружениях
• Коммутированный рубильник в системе резервирования энергообеспечения

Практические советы

• Проверьте перед монтажом, чтобы сечение кабеля не превышало 240 мм2 - иначе невозможно качественное затягивание болта
• При использовании моторного привода убедитесь, что источник управления питается от того же контура, что и сам выключатель
• Не используйте AV POWER-3/3 630А 35кА ТР вместо УЗО - он не реагирует на ток утечки, только на перегрузку и КЗ
• При необходимости изменения тока защиты - выбирайте другую модель серии AV-POWER с нужными расцепителями
• Обязательно пометьте положение рычага после отключения - это поможет быстрее определить причину аварии
