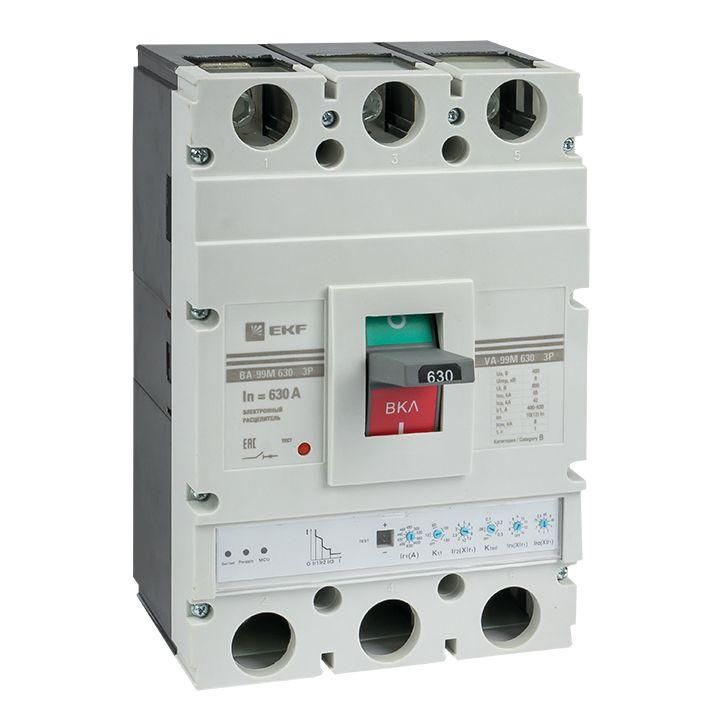

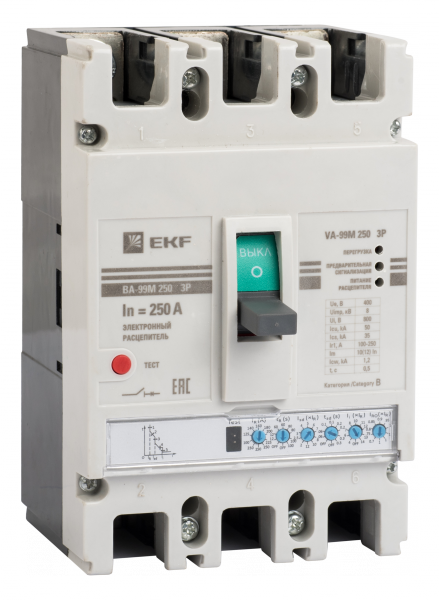

Выключатель автоматический ВА-99М 630/630А 3P 65кА с электронным расцепителем PROxima | mccb99-630-630me EKF

Автоматический выключатель ВА-99М 630/630А 3P 65кА с электронным расцепителем EKF предназначен для защиты силовых цепей переменного тока от перегрузок и коротких замыканий. Выполнен в компактном моноблоке, подходит для установки на монтажную плату в распределительных щитах промышленного оборудования. Артикул mccb99-630-630me относится к серии PROxima от EKF.

Назначение и область применения

Выключатель ВА-99М 630/630А 3P 65кА с электронным расцепителем EKF используется для коммутации и защиты электроустановок с высокими токами нагрузки. Применяется в промышленных распределительных устройствах: на входе в цеховые щиты, у защите крупных двигателей, конвейеров, нагревательных установок и других мощных потребителей. Подходит для систем с напряжением до 690 В.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальная отключающая способность: 65 кА - способен безопасно отключить цепь при максимальном токе короткого замыкания до 65 тысяч ампер
• Номинальное напряжение: 400–690 В AC
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания и обеспечивает гибкую защиту
• Диапазон настройки защиты от перегрузки: 252–630 А - можно задать порог срабатывания в пределах 40–100% от номинала
• Диапазон регулировки защиты от короткого замыкания: 1600–10080 А - настраивается в 2,5–16 раз выше номинального тока
• Степень защиты: IP30 - защищён от доступа к опасным частям инструментами, но не герметичен; не предназначен для открытых площадок или влажных сред
• Способ монтажа: на монтажную плату - требует жёсткой фиксации на металлическом основании
• Тип подключения: болтовое - для надёжного соединения используются медные шины или кабели с наконечниками
• Моторный привод: да - возможность удалённого включения/отключения через внешний исполнительный механизм
• Индикатор отключения: есть - визуальное определение состояния (включено/отключено)
• Указатель расцепления: есть - показывает причину отключения (перегрузка или КЗ)
• Вид привода: ручной - управление осуществляется рычагом
• Тип элемента управления: рычажковый - удобен для быстрого воздействия даже в перчатках
• Комплектное устройство с защитой: да - весь механизм собран в одном корпусе, не требует доп. модулей
• Конструкция: моноблок - основание и крышка образуют единый блок с защитой всех токоведущих частей
• Количество переключающих контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель ВА-99М 630/630А 3P 65кА с электронным расцепителем EKF монтируется на монтажную плиту с отверстиями под крепёж. Для правильной установки необходимо соблюдать посадочные размеры, указанные в чертежах производителя. Болтовые зажимы рассчитаны на провода сечением до 150 мм2. Монтаж следует выполнять с учётом минимальных зазоров между фазами - согласно требованиям ГОСТ 31643. Убедитесь, что поверхность монтажной платы ровная и не деформирована, чтобы избежать механического напряжения на корпусе. Моторный привод подключается отдельными кабелями - требуется наличие 24 В постоянного тока для работы.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Конструкция выполнена из самозатухающей термостойкой пластмассы, не распространяющей горение. Электронный расцепитель обеспечивает точное срабатывание без ложных срабатываний. Наличие индикатора отключения и указателя причины расцепления повышает безопасность обслуживания. Однако степень защиты IP30 исключает использование в условиях повышенной запылённости, сырости или прямого попадания воды.

Преимущества

• Электронный расцепитель позволяет точно настроить защиту под конкретную нагрузку - снижает риск аварий и простоев
• Широкий диапазон настройки токов перегрузки и КЗ - один аппарат покрывает широкий спектр применений
• Моторный привод обеспечивает дистанционное управление - удобно для автоматизированных систем
• Моноблочная конструкция минимизирует количество соединений и повышает надёжность
• Явный индикация состояния и причины отключения - ускоряет диагностику и восстановление

Ограничения применения

• Не применяется в помещениях с классом защиты выше IP30 - не защищён от пыли, брызг и влаги
• Не подходит для установки в открытых щитах или на улице
• Отсутствие вспомогательных контактов - нельзя использовать для передачи сигналов в системы управления без внешних модулей
• Требуется жёсткая фиксация на монтажной плате - не допускается свободное крепление или подвес
• Не рекомендован для частых операций включения/выключения более 100 раз в час - возможен износ контактной группы

Примеры использования

• Защита главного ввода в цеховой распределительный щит с нагрузкой до 630 А
• Коммутирование и защита больших асинхронных двигателей (например, насосов, компрессоров)
• Щиты питания конвейерных линий на заводах
• Централизованные системы управления энергоёмким оборудованием с дистанционным управлением через моторный привод

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - они могут отличаться от заводских
• Для долговечности используйте наконечники на кабелях и затягивайте болты с моментом, указанным в руководстве
• Регулярно проверяйте состояние контактов и чистоту внутри корпуса - особенно в пыльных помещениях
• Функцию тестирования кнопки «Тест» рекомендуется проверять раз в месяц - она имитирует срабатывание расцепителя без реального тока
• Если нужна сигнализация состояния - подключите внешнее реле или модуль с вспомогательными контактами
• При использовании моторного привода убедитесь, что источник питания 24 В DC стабилен - скачки напряжения могут вызвать отказ привода
