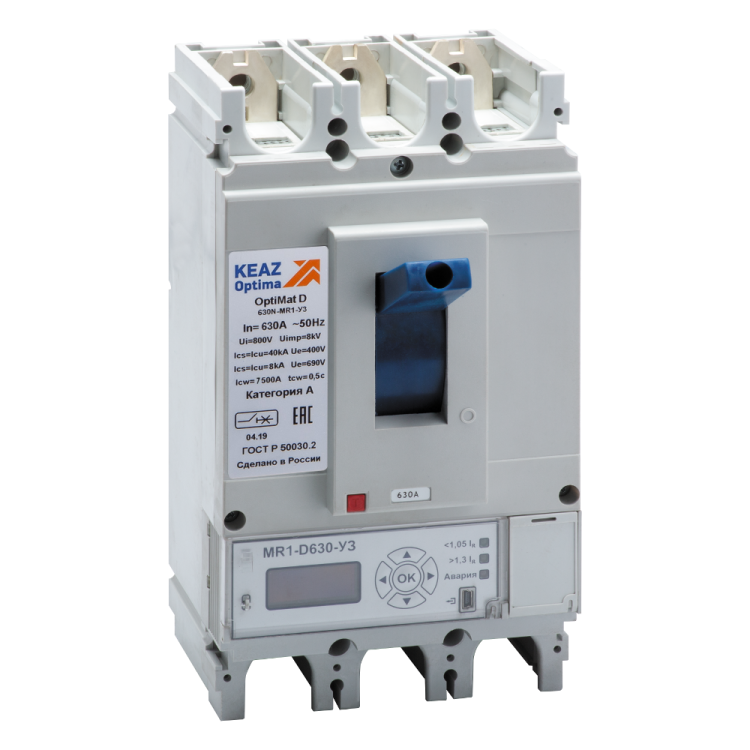

Выключатель автоматический 630А 65кА OptiMat D630H MR1 У3 КЭАЗ 279889

Автоматический выключатель 630А 65кА D630H-MR1-У3 от КЭАЗ - устройство для защиты трехфазных сетей переменного тока мощностью до 630 А, предназначенное для надежного отключения при перегрузках, коротких замыканиях и просадках напряжения. Выполнено в литом корпусе, рассчитано на стационарную установку на монтажную плату, соответствует требованиям ГОСТ Р 50030.2 и применяется в промышленных энергообъектах.

Назначение и область применения

Автоматический выключатель 630A 65kA D630H-MR1-У3 защищает кабельные линии, распределительные щиты и оборудование от повреждений при аварийных режимах: перегрузке, коротком замыкании и снижении напряжения ниже допустимого порога. Подходит для использования в системах питания промышленных станков, конвейеров, насосных групп, компрессоров и других нагрузок с высокими пусковыми токами. Применяется в условиях жесткой промышленной среды благодаря широкому диапазону рабочих температур и стойкости к внешним воздействиям.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить длительно без нагрева и отказа;
• Номинальное напряжение: 690 В AC - работает в трёхфазных сетях с напряжением до 690 В между фазами;
• Номинальная отключающая способность: 65 кА - способен безопасно отключить ток короткого замыкания до 65 тысяч ампер;
• Тип расцепителя: электронный - обеспечивает точную настройку чувствительности и диагностику причин срабатывания;
• Диапазон регулировки перегрузки: 252–630 А - можно задать порог срабатывания при долговременной перегрузке в пределах 40–100% от номинала;
• Диапазон регулировки КЗ: 375–6300 А - настраивается множитель от 0.6 до 10 In для адаптации под тип нагрузки;
• Уставка магнитного расцепления: 1.5–10 In - позволяет выбрать время реакции на сверхтоки от быстрого до задержанного отключения;
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже установленного порога, исключая самозапуск оборудования после восстановления питания;
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм; не предназначена для работы во влаге или пыли вне корпуса;
• Подключение силовой цепи: болтовое - требует затяжки клемм усилием согласно руководству;
• Максимальное сечение кабеля: 120 мм2 - подходящий диаметр медных проводников для надежного контакта;
• Рабочий температурный диапазон: от –40C до +70C - работает даже в холодных ангарах и жарких помещениях;
• Климатическое исполнение У3: рассчитан на работу в закрытых помещениях с нормальной влажностью и без агрессивных газов;
• Индикация: наличие сигнализации состояния (вкл./выкл.) и причины отключения (по данным производителя);
• Цвет: светло-серый - стандартизированная окраска для промышленных аппаратов;
• Гарантия: 60 месяцев - один из самых длинных сроков гарантии среди аналогичных изделий.

Совместимость и монтаж

Выключатель 630A 65kA D630H-MR1-У3 имеет стационарное исполнение и монтируется на специализированные монтажные плиты через винтовые крепления. Для правильной установки требуется подготовленная площадка с соблюдением зазоров вокруг аппарата для теплоотвода. Болтовое подключение силовых выводов требует контроля момента затяжки - переусиливать нельзя, чтобы не повредить внутренние контакты. Монтаж возможен только в горизонтальном положении, указанном производителем. Отсутствие вспомогательных контактов означает, что сигналы удаленного управления или индикации должны подключаться сторонней аппаратурой.

Безопасность и стандарты

Автоматический выключатель D630H-MR1-У3 сертифицирован по ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Соответствует требованиям безопасности для промышленного оборудования. Обладает повышенной электромагнитной совместимостью - устойчив к импульсным помехам и радиочастотным влияниям. Наличие дугогасительной камеры с тремя секциями обеспечивает безопасное гашение дуги даже при максимальных токах КЗ. Сертификат в Реестре радиоэлектронной продукции № РЭ-2519/20 подтверждает соответствие законодательству РФ.

Преимущества

• Электронный расцепитель обеспечивает точную настройку и минимизирует ложные срабатывания;
• Функция токоограничения снижает энергию КЗ, защищая шины и кабели от механических повреждений;
• Широкий диапазон регулировки позволяет точно адаптировать защиту под конкретную нагрузку - от двигателей до освещения;
• Защита по минимальному напряжению предотвращает неконтролируемый запуск оборудования после аварийного отключения;
• Мостиковая контактная система роторного типа повышает долговечность и снижает износ;
• Журнал событий (при наличии внешнего модуля) позволяет анализировать причины отключений и прогнозировать обслуживание;
• Высокая степень селективности с другими выключателями серии OptiMat D - исключает массовые отключения в многоуровневых системах.

Ограничения применения

• Не предназначен для установки на открытом воздухе - IP20 не защищает от воды и пыли;
• Требуется обязательное использование в закрытых щитах или шкафах с контролируемой средой;
• Отсутствие вспомогательных контактов ограничивает возможность прямой интеграции в системы SCADA без дополнительных интерфейсов;
• Не рекомендован для частых оперативных включений/отключений - предназначен для защиты, а не для коммутации вручную;
• Работает только с переменным током - не DC-сети.

Примеры использования

• Главный входной автомат в распределительном щите крупного производства;
• Защита главного питание централизованного конвейерного участка с несколькими двигателями;
• Щитовое оборудование на объектах пищевой, химической и металлургической промышленности;
• Линии питания трансформаторных подстанций малой мощности (до 630 кВт при 380 В).

Практические советы

• Выбирая этот выключатель, проверьте, что расчетный ток КЗ вашей сети не превышает 65 кА - иначе он не справится с отключением;
• Настройте расцепитель перегрузки на 80–90% от фактического рабочего тока нагрузки - так повысится надежность и сохранится запас;
• При монтаже используйте кабель сечением 70–120 мм2 - меньшее сечение может перегреваться, большее - не войдет в клеммы;
• Обязательно проведите первоначальный тест с помощью токового клеща перед введением в эксплуатацию - убедитесь, что срабатывает именно при нужных значениях;
• Проверяйте момент затяжки болтов по инструкции завода - недотянутые клеммы - основная причина перегрева и выхода из строя;
• При необходимости удалённого контроля - подключите внешний модуль сигнализации, поскольку в базовой версии вспомогательных контактов нет.
