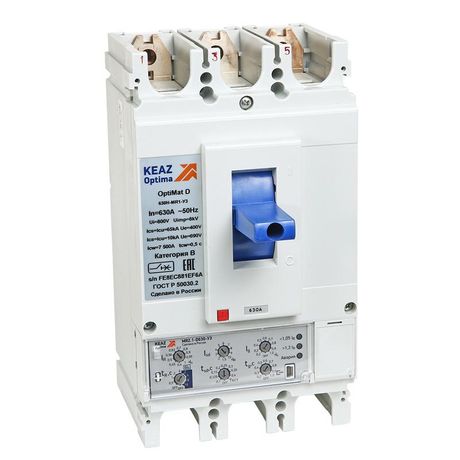

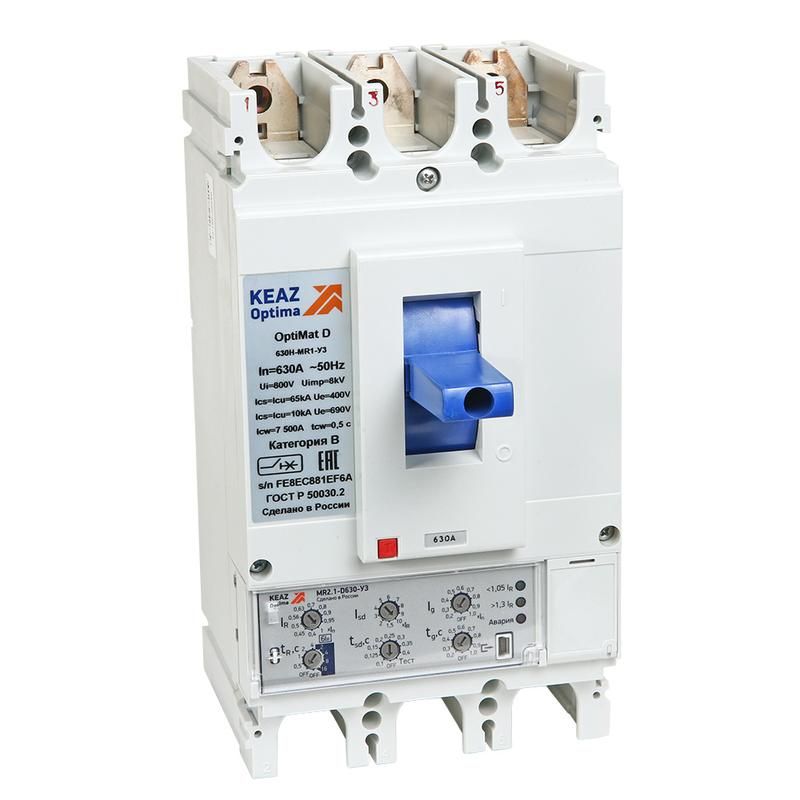

Выключатель автоматический OptiMat D630N-MR2.1-У3| 321663 | КЭАЗ

Автоматический выключатель D630N-MR2.1-У3 от КЭАЗ - трёхполюсный прибор в литом корпусе с номинальным током 630 А и электронным расцепителем, предназначенный для надёжной защиты силовых цепей в промышленных объектах. Модель входит в серию OptiMat D и рассчитана на работу в сетях до 690 В переменного тока.

Назначение и область применения

D630N-MR2.1-У3 используется для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Применяется в распределительных щитах промышленных предприятий, на участках с высокой мощностью: насосные станции, компрессоры, конвейеры, системы вентиляции, крупные станки. Подходит для систем, где требуется точная настройка порогов защиты и контроль параметров сети.

Технические характеристики

• Номинальный ток: 630 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Число полюсов: 3 - защищает все три фазы одновременно;
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в сети переменного тока;
• Номинальная отключающая способность: 40 кА - способность безопасно отключить цепь при максимальном токе короткого замыкания;
• Тип расцепителя: электронный - позволяет точно задавать параметры защиты, анализировать токи и напряжения в реальном времени;
• Диапазон настройки перегрузки: 252–630 А - можно устанавливать порог срабатывания по перегрузке в этом интервале;
• Защита по минимальному напряжению: да - выключатель отключится при падении напряжения ниже установленного предела, защищая оборудование от аварийного режима;
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Подключение силовой цепи: на шину - монтаж осуществляется через DIN-шину или сборную шину, без прямого подвода кабеля;
• Вид привода: ручной - управление происходит механически через рычаг;
• Тип элемента управления: перекидной рычаг - наглядное положение “вкл/выкл”;
• Конструкция: выдвижное/выкатное устройство - позволяет легко извлекать модуль из щита для обслуживания без демонтажа проводов;
• Моторный привод: опционально - можно дополнительно установить для дистанционного управления;
• Вспомогательные контакты: 0 - модель не имеет встроенных сигналов состояния, при необходимости требует внешних решений.

Совместимость и монтаж

D630N-MR2.1-У3 предназначен для монтажа на монтажную плату или DIN-рейку в распределительных щитах. Подключение силовых проводников выполняется исключительно через шину - кабели не подводятся напрямую к контактам. Для установки необходим свободный доступ сбоку для выдвижения устройства. Установка возможна только в сухих помещениях с температурой, соответствующей условиям эксплуатации (обычно –25…+40 C). Отсутствие вспомогательных контактов требует отдельного решения для сигнализации состояния (например, через внешние реле).

Безопасность и стандарты

Выключатель соответствует международным нормам для аппаратов класса C (IEC 60947-2). Электронный расцепитель обеспечивает селективность и точность срабатывания, что снижает риск ложных отключений. Защита по минимальному напряжению предотвращает запуск оборудования при недопустимо низком уровне питания, что особенно важно для двигателей и чувствительных систем.

Преимущества

• Электронный расцепитель позволяет гибко настраивать защиту - от 252 А до 630 А - без замены аппарата;
• Выкатная конструкция ускоряет сервисное обслуживание: достаточно вытащить блок, не отсоединяя шины;
• Функция защиты от просадки напряжения повышает надёжность работы технологического оборудования;
• Совместимость с моторным приводом (по заказу) позволяет интегрировать выключатель в системы автоматизации;
• Изготовлен в литом корпусе - прочный, герметичный, устойчив к механическим воздействиям внутри щита.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 не защищает от пыли и влаги;
• Отсутствие вспомогательных контактов требует дополнительных решений для удалённого контроля состояния;
• Подключение только на шину - нельзя использовать с обычными кабельными выводами;
• Не рекомендован для бытовых или маломощных объектов - слишком большой ток и стоимость для таких задач;
• Требуется профессиональная настройка расцепителя - некорректные параметры могут привести к отказу защиты или ложным срабатываниям.

Примеры использования

• Главный входной автомат в промышленном щите на 630 А, защищающий группу станков;
• Щит управления насосной станцией с частотным преобразователем - защита от перегрузки и просадки напряжения;
• Линия питания конвейера в пищевой промышленности - благодаря выкатной конструкции удобно проводить плановое обслуживание;
• Система освещения большого цеха с дистанционным управлением - при наличии моторного привода.

Практические советы

• Перед установкой проверьте соответствие сечения шины и токового класса - 630 А требует медной шины минимум 120 мм2;
• Настройте расцепитель после монтажа согласно нагрузкам оборудования - используйте документацию КЭАЗ для расчетов;
• Если нужна сигнализация состояния (“вкл”, “откл”), установите внешнее реле или выберите другую модель с встроенными контактами;
• При использовании моторного привода убедитесь, что источник питания совместим с его параметрами (24 В DC / 230 В AC);
• Не применяйте D630N-MR2.1-У3 в условиях повышенной влажности, пыли или на улице - даже при наличии корпуса IP20 он не защищён от окружающей среды.
