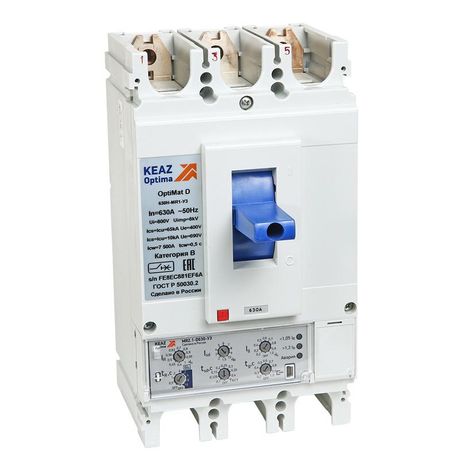

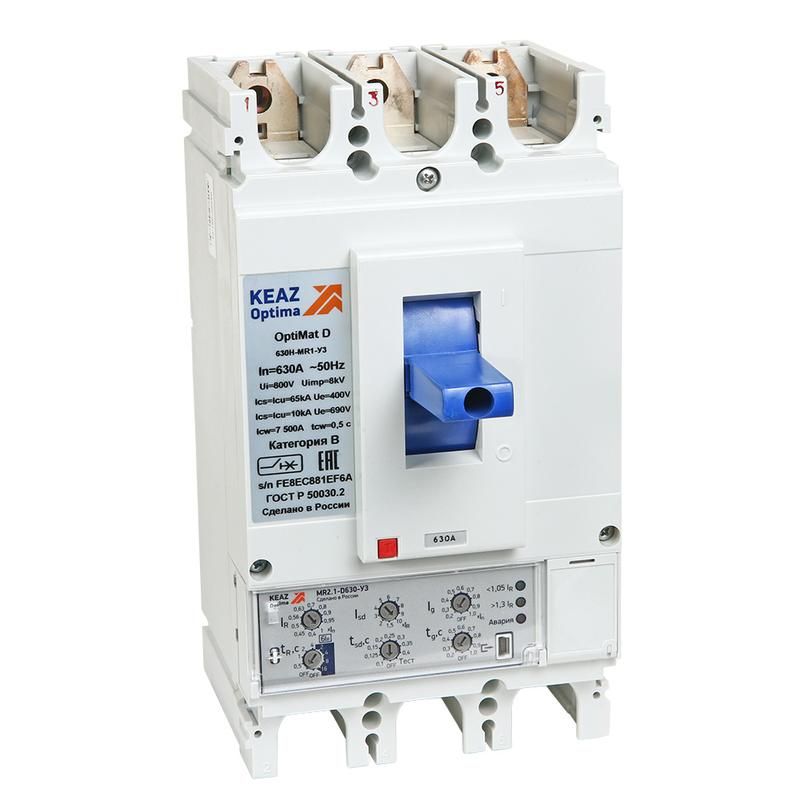

Выключатель автоматический OptiMat D630H-MR1.1-У3| 321654 | КЭАЗ

Выключатель автоматический OptiMat D630H-MR1.1-У3 от КЭАЗ — трёхполюсный аппарат в литом корпусе с электронным расцепителем, предназначенный для защиты мощных электрических цепей до 630 А. Применяется в промышленных распределительных щитах, где требуется точная настройка защиты и надёжная работа при высоких токах короткого замыкания.

Назначение и область применения

Выключатель автоматический OptiMat D630H-MR1.1-У3 защищает кабели, двигатели, трансформаторы и другое оборудование от перегрузок, коротких замыканий и просадок напряжения. Подходит для использования в энергоёмких системах: промышленные станки, конвейеры, системы вентиляции, насосные станции, распределительные пункты крупных объектов. Благодаря электронному расцепителю обеспечивает гибкую настройку порогов срабатывания и диагностику причин отказа.

Технические характеристики

• Номинальный ток: 630 А — допустимая постоянная нагрузка без срабатывания
• Число полюсов: 3 — защита трёх фазных проводников
• Номинальное напряжение: 690 В — работает в сетях до 690 В переменного тока
• Отключающая способность: 65 кА — способен безопасно отключить цепь при максимальном токе короткого замыкания до 65 тысяч ампер
• Тип расцепителя: электронный — позволяет задавать точные времятоковые характеристики, вести журнал событий и определять причину отключения
• Диапазон настройки перегрузки: 252–630 А — можно настраивать порог срабатывания по току в этом интервале
• Защита по минимальному напряжению: да — отключается при падении напряжения ниже установленного предела, предотвращая повреждение оборудования
• Степень защиты IP30 — защита от доступа пальцев и твёрдых предметов >2,5 мм; не защищён от воды
• Способ монтажа: на монтажную плату — закрепляется болтами на жёсткой поверхности, не предназначен для DIN-рейки
• Привод: ручной — управление осуществляется рычагом, без дистанционного управления
• Подключение: винтовые зажимы — для подвода кабелей сечением, соответствующим 630 А
• Вспомогательные контакты: отсутствуют — нельзя подключить сигнализацию или удалённое управление через дополнительные контакты

Совместимость и монтаж

Выключатель OptiMat D630H-MR1.1-У3 рассчитан на установку на монтажную плиту — требует жесткого крепления с помощью болтов. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки винтов, указанное в руководстве КЭАЗ. Учитывайте габариты аппарата и свободное пространство вокруг него для теплоотвода. Поскольку нет вспомогательных контактов, для передачи сигналов состояния потребуется внешняя система контроля. Совместим с другими устройствами серии OptiMat D — обеспечивается полная селективность при координации защиты в многоуровневых сетях.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей. Обладает повышенной устойчивостью к импульсным перенапряжениям, в том числе от атмосферных и радиочастотных помех. Мостиковая контактная система роторного типа снижает риск сваривания контактов при аварийных режимах. Электромагнитная совместимость гарантирует стабильную работу рядом с частотными преобразователями и источниками помех.

Преимущества

• Электронный расцепитель обеспечивает точную настройку времени и тока срабатывания — минимизирует ложные отключения
• Функция защиты от недопустимо низкого напряжения предотвращает запуск оборудования при нестабильном питании
• Высокая отключающая способность (65 кА) делает его подходящим для мест с большими токами КЗ — например, возле трансформаторных подстанций
• Индикация причины срабатывания (перегрузка, КЗ, низкое напряжение) ускоряет поиск неисправности
• Журнал событий сохраняет данные о последних отключениях — удобно для анализа работы системы
• Технология токоограничения снижает энергию, проходящую через цепь при КЗ — уменьшает механические и тепловые повреждения

Ограничения применения

• Не подходит для установки на DIN-рейку — требует специальной монтажной платы
• Отсутствие вспомогательных контактов исключает возможность дистанционного управления и сигнализации состояния через стандартные входы ПЛК
• Степень защиты IP30 — не используется во влажных помещениях, на улице или в условиях пылевой среды без дополнительной оболочки
• Настройка расцепителя требует знаний и доступа к программному интерфейсу — не для пользователей без подготовки
• Максимальный ток 630 А — не применяется в цепях выше этого значения, даже кратковременно

Примеры использования

• Главный ввод питания на промышленном участке с несколькими станками, суммарной мощностью до 400 кВт
• Щит распределения на заводе с большим количеством частотных преобразователей — благодаря устойчивости к перенапряжениям
• Цепь питания основного насоса в системе водоочистки — с защитой от просадки напряжения при старте других мощных потребителей
• Распределительный пункт на базе трансформаторной подстанции — где возможны токи КЗ до 60–65 кА

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и класса изоляции — для 630 А обычно используют медные кабели сечением 185–240 мм²
• При настройке расцепителя начинайте с верхнего предела (630 А) и постепенно снижайте — так легче избежать ложных срабатываний
• Обеспечьте достаточное охлаждение вокруг аппарата — особенно при работе близко к номинальному току
• Если нужна сигнализация состояния, используйте внешние реле или модули ввода/вывода, поскольку встроенного контакта нет
• Для обслуживания отключите питание и убедитесь, что все фазы заблокированы — аппарат имеет высокую отключающую способность и потенциально опасен при попытках ремонта под напряжением
• Сохраняйте документацию КЭАЗ — там есть таблицы селективности для согласования с другими выключателями OptiMat D
