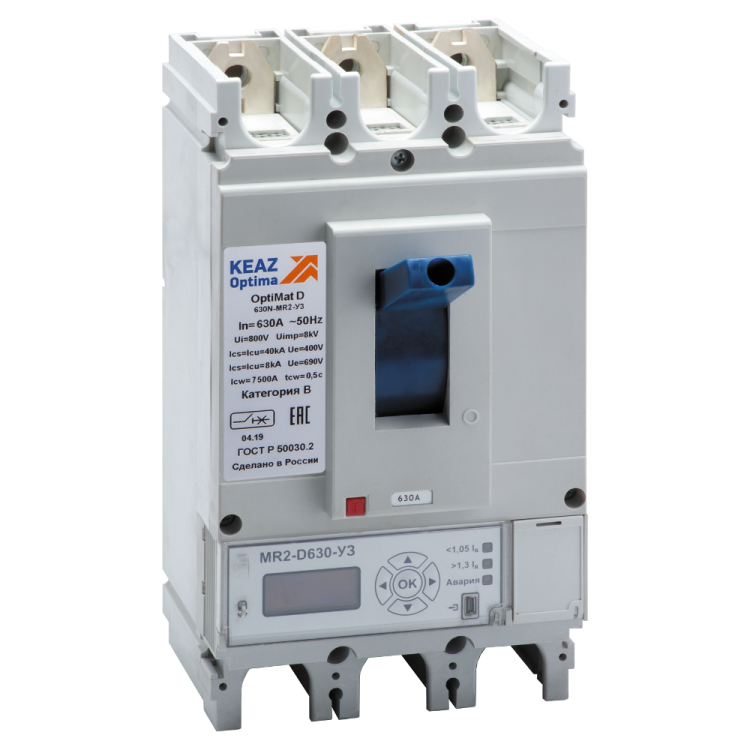

Выключатель автоматический 630А 40кА OptiMat D630N MR2 У3 КЭАЗ 144413

Автоматический выключатель 630А 40кА D630N-MR2-У3 от КЭАЗ - устройство для защиты трёхфазных сетей с номинальным током до 630 А и высокой отключающей способностью 40 кА. Выполнен в литом корпусе, предназначен для стационарной установки на монтажную плату. Применяется в промышленных распределительных щитах, где требуется надёжная защита от перегрузок, коротких замыканий и просадок напряжения.

Назначение и область применения

Автоматический выключатель 630A 40kA D630N-MR2-У3 защищает электрические цепи от перегрузок, коротких замыканий и аварийных понижений напряжения. Подходит для использования в промышленных объектах: на производствах, в энергоустановках, на конвейерах, в системах управления станками и распределительных щитах средней и большой мощности. Устройство обеспечивает селективную работу в составе линейки OptiMat D, что позволяет координировать отключение между различными уровнями защиты.

Технические характеристики

• Номинальный ток: 630 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальная отключающая способность: 40 кА
• Количество полюсов: 3
• Тип расцепителя: электронный с возможностью регулировки
• Диапазон регулировки тока КЗ: 375–6300 А (от 0,6In до 10In)
• Уставка магнитного расцепления: 1,5–10In
• Защита по минимальному напряжению: да
• Задержка срабатывания: есть (регулируемая)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Частота: 50 Гц
• Диапазон рабочих температур: от –40 C до +70 C
• Максимальное сечение кабеля: 120 мм2
• Тип подключения: болтовое
• Крепление: винтовое на монтажную плиту
• Цвет: серый (RAL 7035)
• Индикатор отключения: возможно подключение внешнего индикатора
• Гарантия: 60 месяцев

Совместимость и монтаж

Выключатель 630A 40kA D630N-MR2-У3 рассчитан на стационарную установку на монтажную плату. Для монтажа требуются предварительно подготовленные отверстия и крепёжные элементы. Подключение силовых проводников осуществляется через болтовые зажимы - допускаются медные кабели сечением до 120 мм2. Нет встроенного механизма для DIN-рейки. Совместим с другими аппаратами серии OptiMat D, что позволяет организовать селективную защиту без ложных срабатываний. Отсутствие вспомогательных контактов требует отдельного решения для сигнализации состояния - можно использовать внешние модули.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Обладает повышенной устойчивостью к импульсным перенапряжениям, в том числе от атмосферных и радиочастотных помех. Конструкция с мостиковой контактной системой и дугогасительной камерой обеспечивает безопасное гашение дуги даже при максимальной отключающей способности. Сертифицирован в реестре радиоэлектронной продукции (РЭ-2519/20).

Преимущества

• Электронный расцепитель с широкими настройками - позволяет точно адаптировать защиту под конкретную нагрузку.
• Функция токоограничения снижает энергию короткого замыкания, защищая оборудование и шины от повреждений.
• Поддержка селективности с другими выключателями OptiMat D - исключает массовые отключения при аварии.
• Широкий диапазон рабочих температур - работает в суровых условиях, включая холодные склады и открытые площадки.
• Высокая точность измерений и возможность подключения индикатора отключения - упрощают диагностику и обслуживание.
• Увеличенный срок службы благодаря прочной конструкции и качественным материалам.

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует специальной монтажной платы.
• Степень защиты IP20 - нельзя применять во влажных, запылённых или наружных помещениях без дополнительной оболочки.
• Отсутствие встроенных вспомогательных контактов - необходимо дополнительно комплектовать модулями для удалённой сигнализации.
• Не подходит для постоянной работы при токах выше 630 А - превышение может привести к выходу из строя.
• Требуется профессиональная настройка расцепителя - неквалифицированная регулировка снижает эффективность защиты.

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха с мощностью более 400 кВт.
• Защита питания крупного насосного узла или компрессора в системе водоснабжения.
• Щит управления технологической линией на пищевом производстве с частыми пусками двигателей.
• Распределительный пункт на базе предприятия с несколькими уровнем защиты - здесь D630N-MR2-У3 служит основным аппаратом, согласованным с меньшими выключателями OptiMat D.

Практические советы

• При выборе уставки тока КЗ ориентируйтесь на фактический ток короткого замыкания в точке установки - используйте расчётные данные или измерения.
• Обязательно проверьте посадочные размеры перед монтажом - устройство имеет жёсткие требования к расположению отверстий на плате.
• Для сигнализации отключения рекомендовано установить внешний индикатор - он позволит быстро определить причину отключения без вскрытия щита.
• Настройка электронного расцепителя должна выполняться квалифицированным персоналом - изменение параметров влияет на всю селективную цепочку.
• Проверяйте затяжку болтов при первичном монтаже и после нескольких циклов включения - тепловое расширение может ослабить контакт.
• При работе в условиях низких температур (ниже –20 C) убедитесь, что все соединения выполнены без механических напряжений - хрупкость материалов возрастает.
