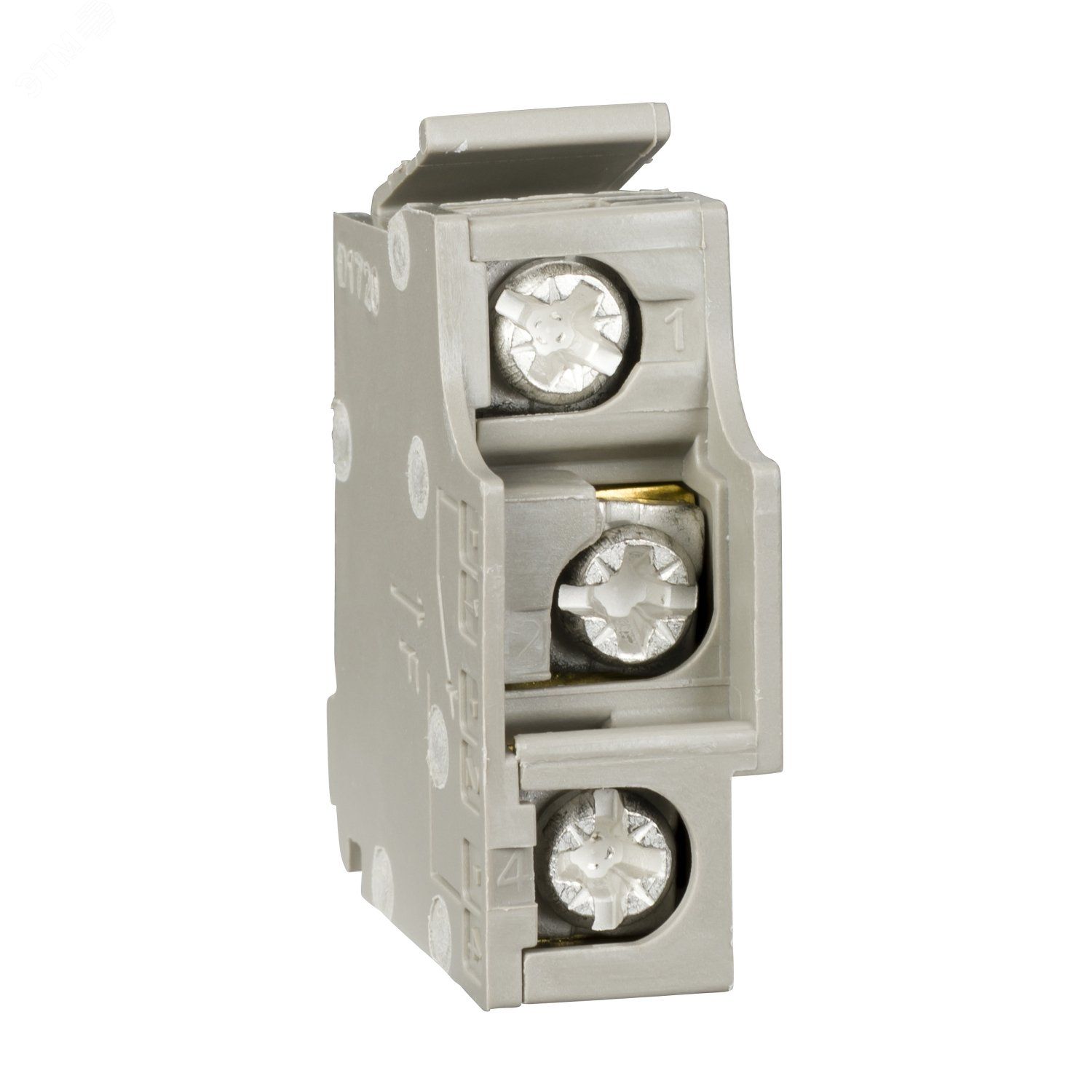

Контакт вспомогательный OF/SD/SDE SE 4А AC-15 230В SE Systeme SPC-OFSD-01-06

Вспомогательный контакт OF/SD/SDE SE - это компонент для передачи сигналов о состоянии автоматических выключателей Series SystemePact CCB. Он позволяет контролировать положение силовых контактов, аварийные отключения и электрические повреждения, обеспечивая надёжную интеграцию в системы управления и защиты. Артикул spc-ofsd-01-06 совместим с выключателями SystemePact CCB и устанавливается частично интегрированно.

Назначение и область применения

Вспомогательный контакт OF/SD/SDE SE предназначен для передачи информации о работе автоматического выключателя в систему контроля, АСУ ТП или пульт управления. Он реагирует на три типа событий:

• OF - фиксирует положение силовых контактов: включено / отключено (ручное или дистанционное отключение);
• SD - сигнализирует об аварийных отключениях: перегрузка, КЗ, срабатывание расцепителя напряжения, нажатие кнопки “test” (push-to-trip), выкатывание аппарата во включённом состоянии;
• SDE - аналогичен SD, но активируется только при отключениях из-за перегрузки или КЗ (не реагирует на тестирование или выкатывание).

Подходит для установки в щитах управления промышленного оборудования: станках, конвейерах, насосных станциях, системах освещения и HVAC.

Технические характеристики

• Тип изделия: вспомогательный контакт
• Количество переключающих контактов: 1 (однополюсный)
• Тип подключения: пружинный зажим - быстрое и надёжное соединение без инструментов
• Номинальный рабочий ток: 6 А - допустимая нагрузка для цепей управления и сигнализации
• Количество нормально открытых (НО) контактов: 0 - контакт работает как нормально закрытый (НЗ) или переключаемый
• Исполнение: частично интегрируемый - монтируется на корпус выключателя, не требует внутренней модификации
• Способ монтажа: частично интегрируемый - совпадает с исполнением, обеспечивает механическую связь с механизмом выключателя

Совместимость и монтаж

Вспомогательный контакт OF/SD/SDE SE совместим только с автоматическими выключателями серии SystemePact CCB. Установка осуществляется путём защёлкивания на специальный штыревой разъём на боковой поверхности выключателя. Подключение проводов выполняется через пружинный зажим - достаточно вставить жилу до упора и проверить надёжность фиксации легким потягиванием. Монтаж возможен только при отключённой сети. Не требуется сверление или доработка корпуса.

Безопасность и стандарты

Контакт соответствует требованиям безопасности для устройств управления низковольтными цепями. Рабочий ток 6 А и тип подключения обеспечивают безопасную работу в цепях управления. Прямые сертификации (IEC, ГОСТ) в данных не указаны - рекомендуется проверять соответствие в документации на основной аппарат SystemePact CCB.

Преимущества

• Один контакт решает задачи трёх функций: OF, SD, SDE - снижает количество компонентов в щите
• Пружинный зажим исключает необходимость винтового крепления - экономит время при монтаже и обслуживании
• Механическая связь с выключателем гарантирует точную синхронизацию сигнала с фактическим положением силовых контактов
• Автоматический возврат в исходное состояние после восстановления работы выключателя - не требует ручной настройки

Ограничения применения

• Не совместим с другими сериями выключателей - даже от Systeme Electric, кроме SystemePact CCB
• Рассчитан только на цепи управления (до 6 А) - нельзя использовать для коммутации силовых цепей
• Не имеет собственной защиты от перегрузок или помех - зависит от качества питания и экранирования сигнальных линий
• Не предназначена для внешнего монтажа - не имеет IP-защиты; применяется внутри щита

Примеры использования

• Сигнализация “выключатель отключился” на пульте оператора - используется контакт OF
• Логирование причин отключения в SCADA-системе - SD и SDE позволяют отличить КЗ от перегрузки
• Блокировка запуска оборудования при выкатывании выключателя - SDE предотвращает случайный запуск
• Тестовый режим: при нажатии “Test” система получает сигнал SD - подтверждает работоспособность расцепителей

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён и обесточен - риск поражения током при подключении под напряжением
• Проверьте совместимость модели выключателя - только SystemePact CCB с маркировкой OF/SD/SDE
• Используйте жилы сечением до 2,5 мм2 - оптимально для пружинного зажима
• При использовании нескольких контактов - группируйте сигнальные провода отдельно от силовых, чтобы избежать наводок
• При замене - сохраняйте ориентацию контакта: он не является универсальным и рассчитан на конкретную сторону выключателя
