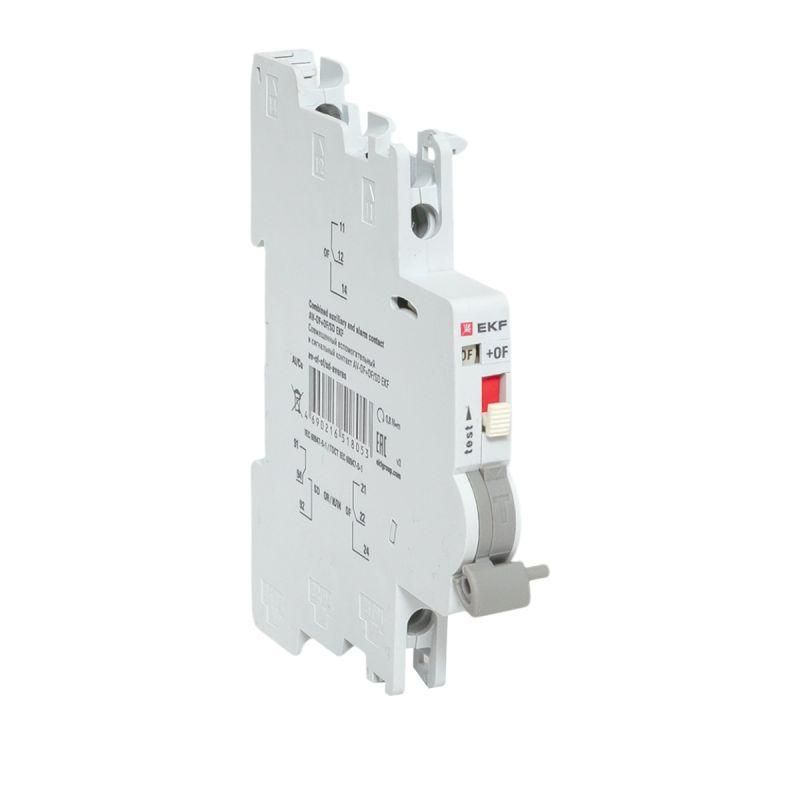

Контакт совмещенный вспомогательный и сигнальный AV-OF+OF/SD 6А EKF av-of-of/sd-averes

Контакт совмещенный вспомогательный и сигнальный AV-OF+OF/SD от EKF - компактное устройство для передачи сигналов состояния и аварийных событий в системах управления. Артикул av-of-of/sd-averes предназначен для установки на автоматические выключатели серий Averes, обеспечивая контроль за работой оборудования через вспомогательные и сигнальные цепи.

Назначение и область применения

Этот контакт используется в качестве вспомогательного и сигнального элемента в цепях управления и сигнализации. Он позволяет отслеживать два типа событий:

• состояние основного аппарата - включен / выключен (через вспомогательный контакт);
• аварийное отключение - например, сработала тепловая или электромагнитная защита (через сигнальный контакт).

Подходит для установки на автоматы серии AV-6, AV-10, DV, DVA-6, DVA-10, AVN до 63 А, ВА 47-63N, ВН-63N. Применяется в распределительных щитах, на станках, конвейерах, системах автоматизации и других объектах, где требуется визуальная или удалённая индикация работы и отказов.

Технические характеристики

• Номинальный рабочий ток: 6 А - допустимый ток в цепях сигнализации и управления;
• Количество контактов: один нормально замкнутый (НО) и один нормально разомкнутый (НА) - обеспечивают гибкую коммутацию;
• Тип подключения: зажимной и винтовой - удобен для быстрого монтажа и надёжного соединения проводов;
• Тип изделия: контакт совмещённый - сочетает две функции в одном корпусе, экономит место в шкафу.

Совместимость и монтаж

Контакт совмещенный вспомогательный и сигнальный AV-OF+OF/SD устанавливается исключительно на аппараты серии Averes от EKF. Для правильной сборки важно соблюдать следующее:

• Убедитесь, что установленный автомат имеет соответствующий фланец для крепления дополнительных контактов;
• Монтировать можно только после отключения питания;
• Не используйте силовые провода большего сечения - максимальный диаметр жилы ограничен требованиями к току 6 А;
• Фиксируйте контакт плотно - слабое крепление вызывает скачки напряжения и ложные срабатывания.

Безопасность и стандарты

Изделие соответствует общепринятой практике безопасности для вспомогательных цепей. Хотя явного указания стандарта в данных нет, контакт проектировался в рамках требований IEC 60947 для малоточных устройств управления. Напряжение в цепях - переменное и постоянное, но не выше классических значений для сигнализации (до 500 В). Не предназначен для защиты человека или высоких нагрузок.

Преимущества

• Объединяет две функции в одном модуле - снижает количество деталей в шкафе;
• Готов к работе сразу после установки - не требует внешних источников питания;
• Работает в широком температурном диапазоне, характерном для промышленных условий;
• Стандартная форма крепления - легко заменить аналогичным изделием из другой партии.

Ограничения применения

• Не применяется в силовых цепях - рассчитан только на управление и сигнализацию (ток ≤ 6 А);
• Несовместим с автоматическими выключателями сторонних производителей - даже если они имеют похожий форм-фактор;
• Не рекомендован для частых механических воздействий - длительная вибрация может повредить механизм контактов;
• Не предназначен для работы в условиях повышенной взрывоопасности или агрессивных средах без дополнительной защиты.

Примеры использования

• На станке: световой индикатор горит, когда двигатель работает (НО контакт), и мигает при перегрузке (НА контакт).
• В распределительном щите: PLC получает сигнал от AV-OF+OF/SD, чтобы определить причину отключения автомата - обычное отключение или авария.
• В системе освещения: контроллер реагирует на состояние контакта и отправляет уведомление оператору при срабатывании защиты.

Практические советы

• Перед установкой проверьте соответствие модели автомата - только устройства серии Averes поддерживают этот контакт;
• Используйте медные провода сечением 0,5–2,5 мм2 - слишком толстые плохо войдут в зажим, тонкие - риск перегрева;
• При диагностике проблем с сигналом - первым делом проверьте целостность контактов, а не сам автомат;
• Не закручивайте винты сверх усилия - пластиковая рамка может треснуть, особенно при многократной замене.
