Контакт вспомогательный AV-OF EKF AVERES | av-of-averes

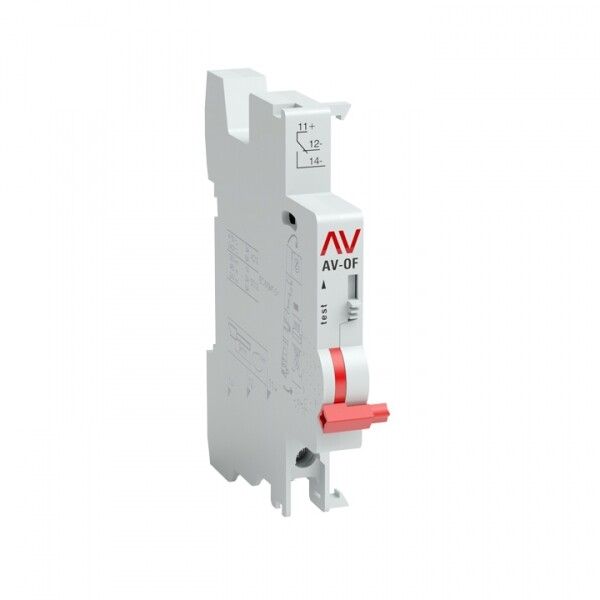

Контакт вспомогательный AV-OF от бренда EKF из серии Averes - это компонент для мониторинга состояния автоматических выключателей AV-6, AV-10, DV и DVA-6/DVA-10. Он позволяет передавать сигнал о положении главных контактов в цепь управления, что особенно важно для систем автоматизации и удалённого контроля.

Назначение и область применения

Контакт вспомогательный AV-OF используется для передачи информации о положении (замкнут/разомкнут) главных контактов автомата, к которому он подключен. Это необходимо для:

• индикации состояния оборудования на пультах управления;
• логики автоматического управления (например, запуск/остановка по состоянию выключателя);
• интеграции в системы SCADA, ПЛК и другие системы контроля.

Подходит для установки на выключатели серии Averes: AV-6, AV-10, DV, DVA-6, DVA-10. Применяется в промышленной автоматике, на конвейерах, насосных станциях, системах вентиляции и других объектах, где требуется контроль состояния коммутационных аппаратов.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока;
• Номинальный рабочий ток: 6 А при AC-15, 230 В - рассчитан на управление нагрузками до 6 А в цепях управления;
• Количество нормально замкнутых (НЗ) контактов: 1 - один контакт, который замкнут при обычном положении выключателя;
• Количество переключающих контактов: 2 - всего два контакта: один НЗ и один НО (нормально открытый), хотя явно указан только НЗ; второй - НО - подразумевается по типу переключающего контакта;
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от воды и пыли - применяется только внутри щитов;
• Климатическое исполнение: УХЛ3 - предназначен для работы в помещениях с умеренным и холодным климатом, без конденсации влаги;
• Способ монтажа: монтаж сбоку - устанавливается на боковой поверхности автомата, совмещаясь с фиксирующими шпильками;
• Тип подключения: втычное соединение - не требует проводов, подключается напрямую к клеммам автомата через механический контакт;
• Гарантийный срок: 120 месяцев - 10 лет гарантии от производителя.

Совместимость и монтаж

Контакт вспомогательный AV-OF совместим исключительно с автоматическими выключателями серии Averes: AV-6, AV-10, DV, DVA-6, DVA-10. Монтаж выполняется сбоку - после установки автомата на DIN-рейку, контакт вставляется в специальный паз на корпусе аппарата. Соединение происходит автоматически при фиксации: никаких проводов или инструментов не требуется. Для правильной установки убедитесь, что выключатель полностью закреплён, а контакт плотно вошёл в гнездо - слышен характерный щелчок.

Безопасность и стандарты

Контакт вспомогательный AV-OF соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 51326.1, которые регламентируют требования к устройствам защитного отключения и вспомогательным элементам. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Обеспечивает безопасную работу благодаря изолирующим материалам и надёжной механической связи с основным аппаратом.

Преимущества

• Не требует внешних проводов - втычное подключение снижает риск ошибок при сборке;
• Высокая надёжность механической связи - контакт точно повторяет состояние главных полюсов;
• Долгий срок службы - 10 лет гарантии указывает на качество материалов и сборки;
• Простота замены - можно заменить без демонтажа автомата, просто вытянув старый и вставив новый контакт.

Ограничения применения

• Не предназначена для работы вне электрощита - степень защиты IP20 не допускает воздействия пыли, влаги, брызг;
• Работает только с определёнными моделями Averes - несовместим с другими сериями автоматов даже от EKF;
• Не является расцепителем или сигнальным контактом - не реагирует на КЗ или перегрузку, только на положение рычага;
• Не рекомендуется использовать в цепях с высокой частотой переключений свыше 1000 раз в час - возможен быстрый износ контактов.

Примеры использования

• На станке: контакт AV-OF сообщает ПЛК, что выключатель AV-10 разомкнут - система не запускает цикл до восстановления питания;
• В системе освещения: световая индикация горит, когда AV-6 включён, и гаснет при отключении - оператор видит состояние сети;
• В системе водоснабжения: при отключении DVA-10 из-за перегрузки, AV-OF передаёт сигнал на пульт диспетчерской, чтобы вызвать ремонт.

Практические советы

• Перед установкой проверьте, что автомат AV-6/AV-10/DV находится в OFF-положении - так легче вставить контакт и избежать повреждения;
• Не используйте AV-OF в качестве основного управляющего контакта - он рассчитан на малые токи (до 6 А) и не предназначен для нагрузок выше;
• Если нужен сигнал о срабатывании по аварии (КЗ, утечка), вместо AV-OF выбирайте AV-SD - они решают разные задачи;
• При сборке щита учитывайте посадочные размеры: AV-OF занимает место сбоку от автомата - планируйте свободное пространство рядом с DIN-рейкой.
