Дополнительный контакт для модульный устройств YON max типов MD63 и MDR63, 1НО+1НЗ | AUX-MD63N-H DKC ДКС

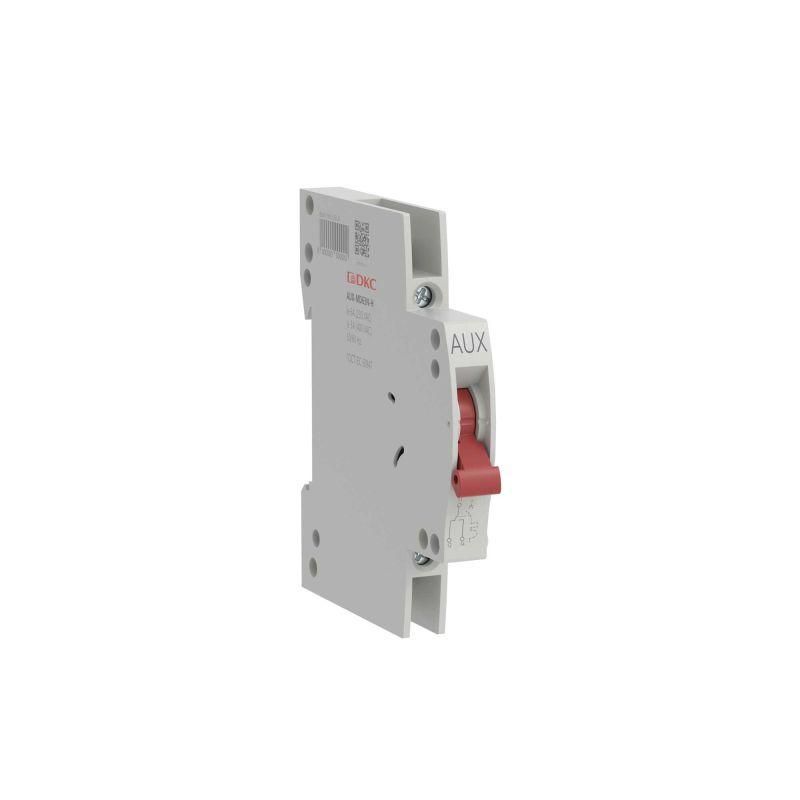

Дополнительный контакт для модульных устройств max типов MD63 и MDR63, 1 нормально-открытый + 1 нормально-замкнутый (артикул aux-md63n-h, серия YON max) - это компактный аксессуар для передачи сигнала о положении выключателя в цепи управления. Устанавливается на устройства серии YON max для контроля состояния: включён / выключен.

Назначение и область применения

Этот контакт предназначен для передачи информации о текущем положении автоматического выключателя MD63 или MDR63 в систему управления, сигнализации или автоматизации. Он позволяет определить, открыт ли главный контакт (выключено) или замкнут (включено), что необходимо для удалённого мониторинга, логических схем и защиты оборудования.

Подходит для установки в щитах управления промышленным оборудованием: станках, конвейерах, насосных станциях, системах вентиляции и других объектах, где требуется фиксация состояния коммутационной аппаратуры.

Технические характеристики

• Количество контактов: 1 нормально-открытый (НО) + 1 нормально-замкнутый (НЗ) = всего 2 переключающих контакта
• Номинальный рабочий ток: 6 А при переменном токе AC-15, 230 В
• Исполнение: модульное - совместимо с DIN-рейкой
• Занимаемое количество модулей: 0,5 (два таких контакта займут один стандартный модуль DIN)
• Тип подключения: кабельное - провода подводятся к зажимам, не требует штыревых соединений
• Способ монтажа: боковой - устанавливается на стороне корпуса выключателя, не занимает место сверху или снизу
• Серия: YON max - совместим только с выключателями этой серии

Совместимость и монтаж

Дополнительный контакт aux-md63n-h совместим исключительно с модульными выключателями серии YON max типов MD63 и MDR63. Монтаж осуществляется путём защёлкивания на специальный крепёжный паз сбоку от основного аппарата. Подключение - через винтовые зажимы: к каждому из двух контактов можно подвести отдельную цепь управления (например, сигнал включения и сигнал выключения).

Не устанавливается на другие серии выключателей, даже если они имеют аналогичный внешний вид. Перед монтажом проверьте соответствие типа выключателя - использование с другими устройствами невозможно.

Преимущества

• Компактность: занимает всего 0,5 модуля DIN, экономит место в щите
• Гибкость: два независимых контакта позволяют получать одновременно информацию о обоих состояниях - включено и выключено
• Надёжность: контакты рассчитаны на работу с нагрузкой до 6 А, подходят для большинства цепей управления
• Удобство обслуживания: доступ к зажимам сохраняется после установки, не требует демонтажа выключателя

Ограничения применения

• Не предназначена для коммутации силовых цепей - используется только в цепях управления (до 6 А)
• Работает только с выключателями YON max MD63 и MDR63; несовместима с другими брендами или сериями
• Не имеет защиты от перегрузок или коротких замыканий - её задача лишь передавать сигнал, а не защищать цепь
• Не рекомендуется использовать в средах с высокой вибрацией без дополнительной фиксации - возможен самопроизвольный отрыв

Примеры использования

• Сигнализация о том, что станок выключен - вход в PLC для запуска цикла безопасности
• Логика “не допускать включение, если предыдущий этап не завершён” - по сигналу с НЗ контакта
• Индикация состояния в панели оператора: горит лампа “включено”, когда замкнут НО контакт
• Автоматическое отключение системы охлаждения при отключении питания насоса

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён от сети - риск поражения током при работе под напряжением
• При подключении используйте провода сечением 0,5–2,5 мм2 - соответствуют зажимам этого аксессуара
• Не затягивайте винты слишком сильно - есть риск повредить пластиковую часть зажима
• Если нужен сигнал только одного состояния (например, только “включено”), второй контакт можно оставить свободным - он не влияет на работу первого
• При групповой установке нескольких контактов - пометьте провода, чтобы не перепутать НО и НЗ в схеме управления
