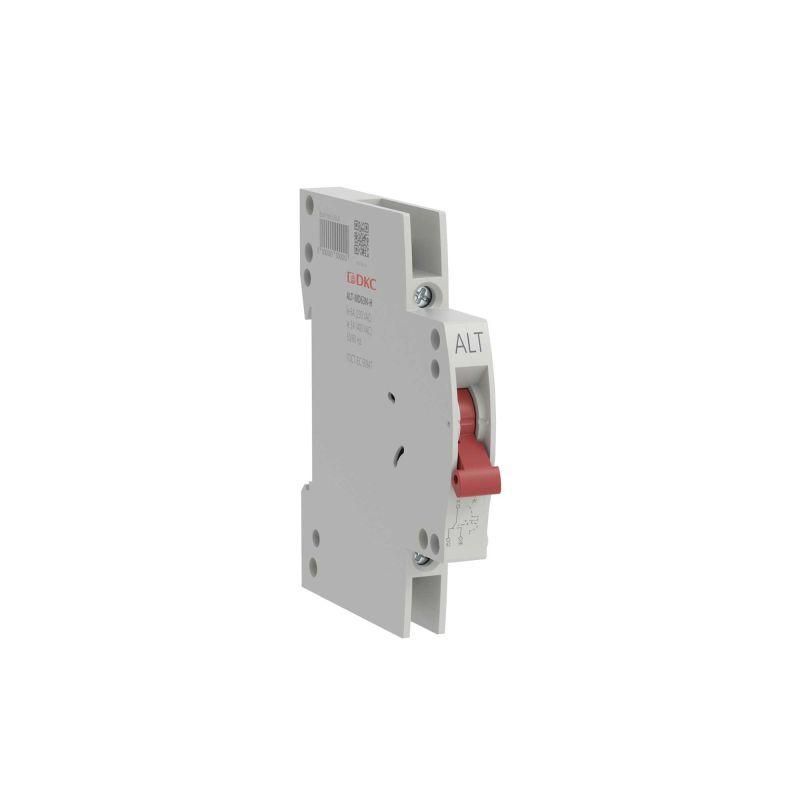

Сигнальный контакт для модульный устройств YON max типов MD63 и MDR63, 1НО+1НЗ - ALT-MD63N-H ДКС

Контакт сигнальный для модульных устройств типов MD63 и MDR63 1НО+1НЗ - это компонент от бренда DKC (серии YON max, артикул alt-md63n-h), предназначенный для передачи сигнала о срабатывании автоматического выключателя. Устройство устанавливается на модульные выключатели и позволяет удалённо контролировать состояние защиты в щитовой.

Назначение и область применения

Контакт сигнальный alt-md63n-h используется для оповещения о сработавшей защите: перегрузке или коротком замыкании. Он монтируется на автоматические выключатели серий MD63 и MDR63 и передаёт сигнал на пульт управления, световую индикацию или систему сбора данных. Применяется в промышленных щитах, на станках, конвейерах, в системах автоматизации, где важно знать момент отключения питания.

Технические характеристики

• Количество нормально открытых (НО) контактов: 1
• Количество переключающих контактов: 1 (1НО + 1НЗ - один нормально открытый и один нормально закрытый)
• Номинальный рабочий ток: 6 А
• Тип подключения: кабельное (провода подключаются напрямую к клеммам)
• Способ монтажа: установка сбоку на модульное устройство
• Габаритная ширина: 0,5 модуля DIN (9 мм)
• Тип изделия: аксессуар для модульных выключателей
• Серия совместимости: YON max

Совместимость и монтаж

Контакт alt-md63n-h совместим только с автоматическими выключателями серии MD63 и MDR63 от DKC. Монтаж выполняется сбоку корпуса выключателя - фиксируется механически без инструментов. Подключение проводов осуществляется через винтовые клеммы. Для работы требуется наличие свободной стороны на установленном выключателе. Не поддерживает монтаж на другие серии, даже если они имеют аналогичную ширину.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для слаботочных цепей контроля и сигнализации. Работает в пределах номинального тока 6 А - превышение нагрузки может привести к свариванию контактов. Не предназначен для коммутации силовых цепей. Электрическая изоляция обеспечена конструкцией корпуса и материалами, применяемыми в серии YON max.

Преимущества

• Компактный размер - занимает всего 0,5 модуля DIN, экономит место в щите
• Два типа контактов (НО и НЗ) позволяют гибко настраивать логику сигнализации
• Простой монтаж без дополнительных креплений - фиксируется сразу после установки выключателя
• Надёжная механическая связь с основным аппаратом - контакт срабатывает точно при срабатывании автомата

Ограничения применения

• Не работает с выключателями других производителей, даже если форм-фактор совпадает
• Не рассчитан на частые операции - предназначен только для сигнализации, а не для регулярной коммутации
• Не имеет IP-защиты - применяется только внутри закрытых щитов
• Не поддерживает высокие импульсные токи - максимальный ток 6 А постоянный или переменный

Примеры использования

• На промышленном конвейере: при срабатывании автомата по перегрузке контакт замыкает цепь, включая сигнальную лампу на пульте управления
• В распределительном щите объекта: сигнал от alt-md63n-h передаётся в SCADA-систему для регистрации отказа
• В системе резервирования: использование НЗ-контакта для отслеживания состояния “нормальная работа”

Практические советы

• Перед установкой проверьте, что на стороне выключателя есть свободное место - контакт крепится только там, где предусмотрено крепление
• При подключении используйте жилы сечением до 1,5 мм2 - слишком толстые провода могут повредить клеммы
• Не путайте с дополнительными контактами для ручного управления - этот элемент реагирует только на срабатывание автомата
• Для диагностики: если контакт не срабатывает, проверьте целостность механизма связи между выключателем и аксессуаром - он может быть смещён при неправильной установке
