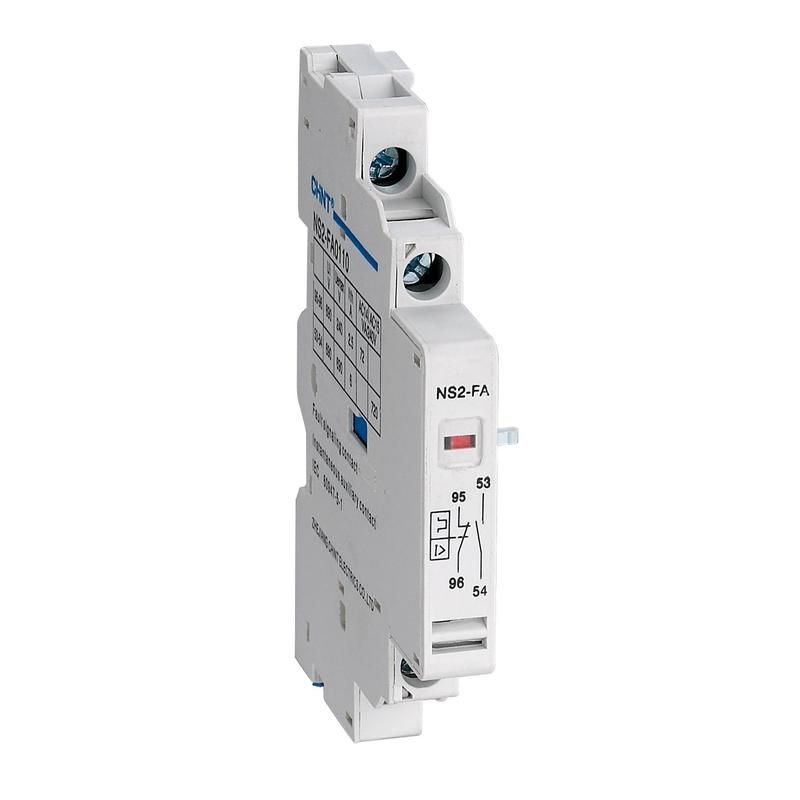

Контакт аварийно-вспомогательный NS2-FA1001 (R) CHINT 495965

Контакт аварийно-вспомогательный NS2-FA1001 (R) от CHINT предназначен для передачи сигнала состояния автоматического выключателя серии NS2 - например, когда он отключен из-за аварии или вручную. Этот компонент устанавливается сверху или сбоку на выключатель и позволяет подключить внешние устройства контроля, такие как индикаторы, реле или системы управления.

Назначение и область применения

Контакт аварийно-вспомогательный NS2-FA1001 (R) используется для передачи информации о положении автомата NS2: включён/выключен, произошло отключение по перегрузке или КЗ. Он не управляет нагрузкой, а лишь сигнализирует о её состоянии. Применяется в системах автоматизации, пультах управления, щитах распределения электроэнергии, где важно знать состояние оборудования без прямого доступа к самому выключателю.

Технические характеристики

• Номинальный рабочий ток: 6 А при переменном токе 230 В (AC-15)
• Количество контактов: один нормально замкнутый (НЗ) и один нормально открытый (НО)
• Подключение: винтовые зажимы - надёжное и проверенное решение для проводов до 2,5 мм2
• Монтаж: установка осуществляется сверху или сбоку на корпус автомата NS2
• Количество переключающих контактов: 0 - значит, контакт не имеет собственного механизма переключения, а работает за счёт механической связи с основным выключателем

Совместимость и монтаж

Контакт аварийно-вспомогательный NS2-FA1001 (R) совместим исключительно с автоматическими выключателями серии NS2 от CHINT. Установка возможна двумя способами: сверху или сбоку - зависит от модели самого выключателя и свободного места в шкафу. Для монтажа необходимо отключить питание, снять крышку выключателя, плотно зафиксировать контакт в предусмотренном гнезде и затянуть винты подключения. Не используйте силу - контакты чувствительны к перекосам.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-5-1 для вспомогательных контактов. Рабочее напряжение 230 В AC и ток 6 А обеспечивают безопасную работу в бытовых и промышленных сетях. Материалы контактов устойчивы к окислению, что снижает риск нагрева и потери контакта при длительной эксплуатации.

Преимущества

• Универсальный монтаж - можно установить сверху или сбоку, что удобно при ограниченном пространстве в щите
• Чёткая механическая связь с выключателем - сигнал точно соответствует реальному положению контактов NS2
• Простой и надёжный винтовой тип подключения - не требует специальных инструментов
• Наличие двух типов контактов (НО + НЗ) даёт гибкость в проектировании цепей сигнализации

Ограничения применения

• Не предназначена для коммутации мощных нагрузок - максимальный ток 6 А, нельзя использовать как самостоятельный переключатель
• Работает только с выключателями NS2; несовместима с другими сериями (например, Easy9, iC60, S7 и т.п.)
• Не рекомендуется для частых операций включения/отключения - рассчитана на сигнализацию, а не на интенсивную коммутацию
• Не защищена от воздействия воды или пыли - должна устанавливаться внутри закрытого щита с классом защиты IP40 и выше

Примеры использования

• Индикация аварийного отключения на пульте управления станка
• Подключение к PLC для логирования факта срабатывания автомата
• Активация светового или звукового оповещения при отключении питания в цеху
• Связь с системой удалённого мониторинга энергообъекта через реле контроля состояния

Практические советы

• Перед установкой убедитесь, что выключатель NS2 полностью отключён и обесточен
• Проверьте посадочное место - контакт NS2-FA1001 (R) фиксируется только в оригинальных гнёздах моделей NS2
• При использовании обоих контактов (НО и НЗ) учтите, что они работают одновременно - при включении автомата НО замыкается, а НЗ размыкается
• Для долговечности используйте провода с жилами не более 2,5 мм2 - большие сечения могут повредить зажимы
• Не забудьте промаркировать провода, идущие от контакта - это ускорит диагностику в будущем
