Контакт вспомогательный XF9 для NB1, 6А, 1НО+1НЗ CHINT 184994

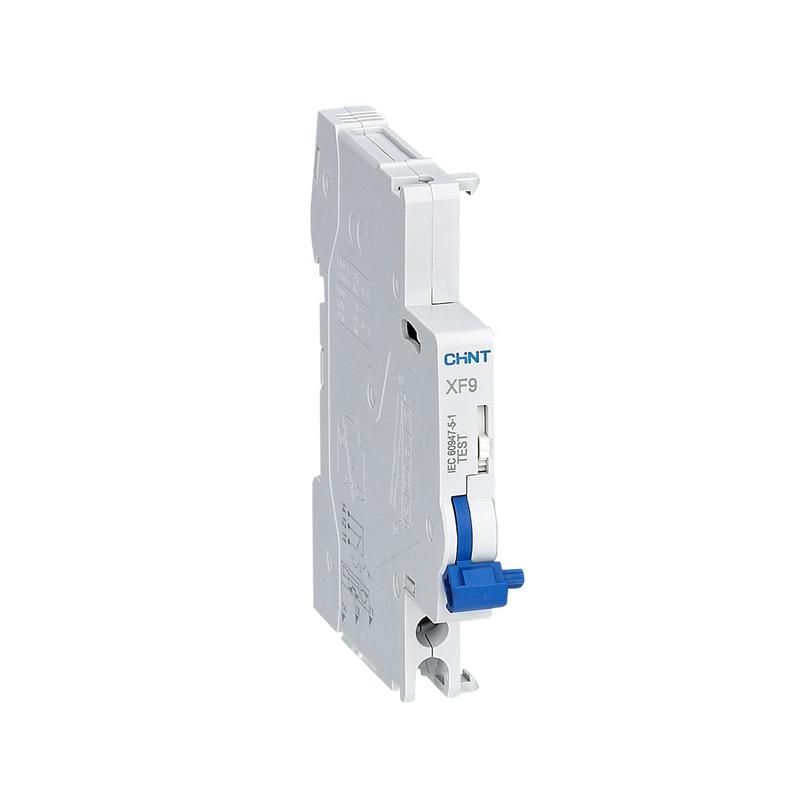

Вспомогательный контакт XF9 для NB1 (R) от CHINT - это компактное устройство, которое передает сигнал о состоянии включения или отключения автоматического выключателя, позволяя контролировать работу оборудования удаленно. Артикул 184994 совместим с рядом моделей серии NXB-63 и устанавливается сбоку на выключатель без необходимости его демонтировать.

Назначение и область применения

Вспомогательный контакт XF9 для NB1 (R) используется для передачи сигнала о положении силовых контактов автоматического выключателя - включено (ВКЛ) или отключено (ОТКЛ). Он не реагирует на причину срабатывания (перегрузка, КЗ, УЗО), а просто повторяет физическое состояние основного аппарата. Применяется в системах управления, автоматизации, контроля состояния оборудования, например, в пультах управления, PLC, сигнализациях и схемах логической интерлокации.

Технические характеристики

• Количество контактов: 1 нормально разомкнутый (НО) + 1 нормально замкнутый (НЗ)
• Номинальный ток: 6 А при переменном токе AC-15, 230 В
• Категория применения: AC12, DC12 - подходит для слаботочных цепей управления
• Механическая износостойкость: до 10 000 циклов включения/отключения
• Электрическая износостойкость: до 6 500 циклов при нагрузке 6 А
• Степень защиты: IP20 - защищен от доступа пальцами, но не от пыли и влаги
• Ширина: 9 мм - компактная форма для плотной установки на рейке
• Тип подключения: винтовые зажимы - надежное и проверенное соединение
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запыленностью

Совместимость и монтаж

Вспомогательный контакт XF9 для NB1 (R) монтируется сбоку на выключатели серии NB1, NB1L, NB310L, NXBLE и других, указанных производителем. Монтаж осуществляется путем прищелкивания - устройство фиксируется механически без инструментов. Подходит для DIN-рейки 35 мм. Обратите внимание: контакт устанавливается **только** на левую сторону выключателя, согласно конструктивному исполнению. Для правильной работы необходимо точно совпадать типоразмером и формой корпуса выключателя.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 для вспомогательных контактов. Номинальные параметры рассчитаны на безопасную работу в сетях до 230 В переменного тока. Отсутствие защиты от пыли и влаги (IP20) требует установки внутри распределительных щитов, исключающих попадание внешних воздействий.

Преимущества

• Интеграция без доработки: не требуется сверление, кабельные перемычки или дополнительные крепления
• Тестовая кнопка: можно проверить работоспособность цепи контакта, не отключая основной выключатель
• Высокая долговечность: 6 500 электрических циклов обеспечивают срок службы более 10 лет при типичной нагрузке
• Четкое соответствие состоянию силового контакта: сигнал всегда точен, без задержек и ложных срабатываний

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 6 А, только для управления и сигнализации
• Работает только с определёнными моделями выключателей; несовместима с другими сериями вне списка
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты
• Установка возможна только на левую боковую поверхность выключателя - не подлежит перевороту или переустановке справа

Примеры использования

• Подключение к входу ПЛК для отображения статуса автомата на HMI-панели
• Сигнализация “выключено” через реле или лампу в щите
• Блокировка другого оборудования, пока основной выключатель не включен
• Автоматический учет времени работы станка по количеству включений
• Интеграция в системы энергоэффективности - контроль фактического потребления по статусу питания

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключен и снят с напряжения
• Проверьте совместимость модели: используйте список от производителя - например, NB1L-40, NXBLE-63Y, NB1-63H
• При использовании в цепях с высокой частотой переключений (например, частотник) учитывайте электрическую износостойкость - 6 500 циклов - и планируйте замену заранее
• При подключении проводов не затягивайте винты слишком сильно - это повредит пластиковую часть контакта
• Для удобства диагностики используйте цветную маркировку проводов: красный - НО, черный - НЗ
• Обратите внимание на посадочный диаметр: ширина 9 мм должна точно соответствовать месту на выключателе - не пытайтесь адаптировать под другие устройства
