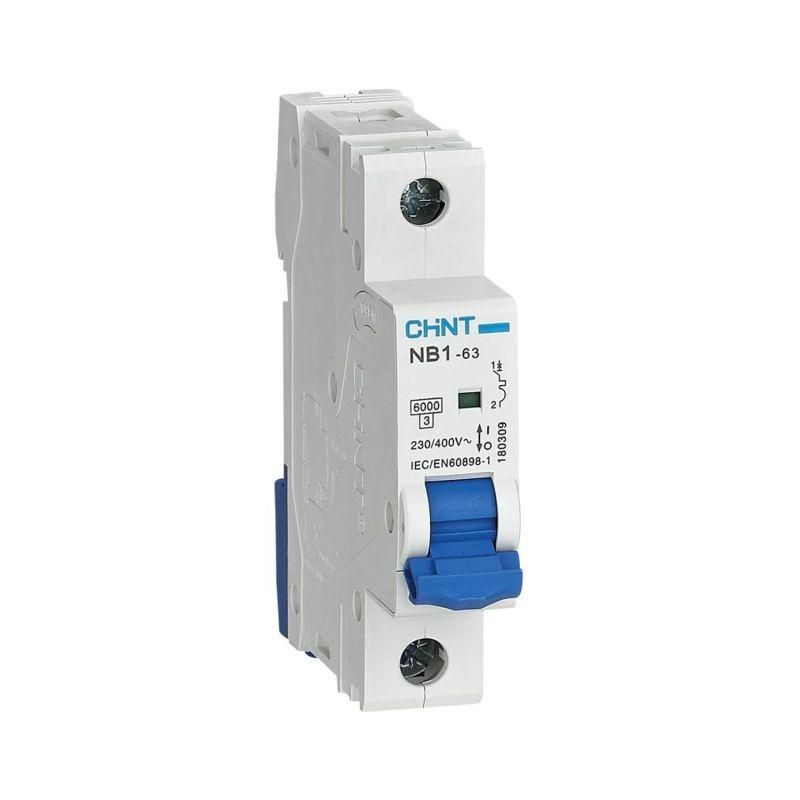

Выключатель автоматический однополюсный NB1-63 1P 6A 6кА х-ка C (DB) (R) | 179625 CHINT

Автоматический выключатель NB1-63 - однополюсный модульный аппарат с номинальным током 6 А и отключающей способностью 6 кА, предназначен для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Выключатель NB1-63 совместим со стандартной DIN-рейкой и применяется там, где требуется надежная защита слаботочных и силовых участков сети.

Назначение и область применения

Выключатель NB1-63 используется для защиты однофазных электрических цепей с рабочим напряжением до 230 В. Подходит для установки в щитах жилых домов, офисов, мастерских и легкопромышленных объектов. Применяется для защиты групповой проводки: розеток, освещения, маломощных приборов. Характеристика “C” обеспечивает устойчивую работу при пусковых токах типичных для люминесцентных светильников, насосов, компрессоров и других устройств с умеренным пуском.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений
• Номинальное напряжение: 230 В - оптимальное рабочее напряжение для однофазной сети
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель безопасно отключает
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренными пусковыми бросками
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями
• Импульсное выдерживаемое напряжение: 4 кВ - защищает от кратковременных скачков напряжения (например, от молнии)
• Тип тока: переменный (AC) - работает только в сетях с изменяющимся направлением тока
• Сечение подключаемого провода: 1–25 мм2 - позволяет использовать медные провода от тонких до мощных
• Модульная ширина: 1 М (18 мм) - занимает один стандартный модуль на DIN-рейке
• Глубина монтажа: 77,8 мм - требует достаточного места внутри корпуса щита
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях, но не на улице
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран мира
• Степень защиты: IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищена от пыли и влаги
• Степень загрязнения: 2 - рассчитана на нормальные условия внутренней установки без значительного количества пыли и влаги

Совместимость и монтаж

Выключатель NB1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любом порядке среди других модульных устройств. Для подключения используются провода сечением 1–25 мм2 - можно применять как одножильные, так и многожильные, с наконечниками типа PIN или FORK. Нельзя использовать провода меньше 1 мм2 - они плохо фиксируются в зажимах. Обеспечьте доступ к винтам для затяжки - глубина монтажа 77,8 мм требует минимум 80 мм свободного пространства в щите. Индикатор положения контакта (окно на рычаге) показывает: “I” - включен, “O” - выключен.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Отвечает классу токоограничения 3 - снижает величину тока КЗ перед отключением, что продлевает срок службы проводки. Категория применения A - предназначен исключительно для защиты бытовых и аналогичных нагрузок, не для двигателей или сварочных аппаратов с высокими пусковыми токами. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в сухих, чистых помещениях без химически активной пыли.

Преимущества

• Универсальная совместимость с другими элементами серии NB1-63 - легко формируется полноценный щит
• Надежный механический механизм - выдерживает до 20 000 операций включения/выключения
• Яркий визуальный индикатор положения контактов - удобство диагностики без тестера
• Фирменная система зажимов CHINT - плотное и долговечное соединение даже при многократной перезатяжке
• Возможность доработки - поддерживают установку дополнительных модулей: сигналов, расцепителей

Ограничения применения

• Не трехфазных систем - нужен трёхполюсный вариант
• Не установлен для открытого монтажа - степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для оборудования с очень высокими пусковыми токами (>10×IN) - лучше выбрать характеристику D
• Не подходит для помещений с повышенной влажностью (ванная, баня, подвал без вентиляции)
• Не следует использовать вне диапазона температур (-25…+40 C) - риск отказа при экстремальных значениях

Примеры использования

• Защита группы розеток в квартире - 6 А достаточно для нескольких бытовых приборов
• Щитовая защита освещения в офисе - особенно эффективно при использовании LED-светильников с дросселями
• Обвязка теплового насоса или маленького компрессора - характерistica C хорошо реагирует на пусковые токи
• Линии питания контроллеров, терморегуляторов, датчиков - когда важна точность и надежность отключения

Практические советы

• Выбирая автомат NB1-63, проверьте соответствие сечения кабеля - слишком тонкий провод вызовет нагрев, слишком толстый - плохой контакт
• Если планируете подключить несколько автоматов рядом - учтите суммарную глубину всех устройств и модулей
• Для увеличенной функциональности используйте дополнительные модули: XF9 (состояние), XF9J (аварийный сигнал), S9/V9 (удалённое отключение)
• Не закрывайте выключатель полностью в стенном ящике - необходим воздушный зазор для теплоотвода
• Проверяйте состояние после каждого срабатывания - если индикатор не возвращается в “I”, возможен выход из строя механизма
