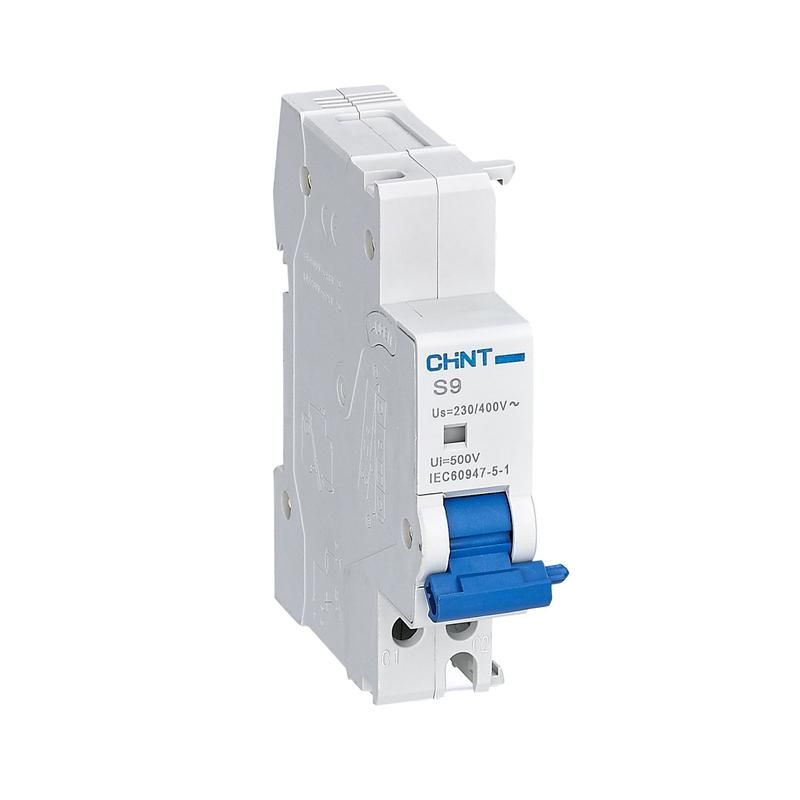

Расцепитель независимый S9 AC/DC 24В для NB1 (R) | 184985 CHINT

Расцепитель независимый S9 24В AC/DC для NB1 - устройство для дистанционного отключения автоматических выключателей серии NB1. Устанавливается слева на корпусе выключателя, работает от импульса напряжения 24 В переменного или постоянного тока. Бренд CHINT, артикул 184985.

Назначение и область применения

Расцепитель независимый S9 24В AC/DC для NB1 используется для удалённого отключения автомата через внешний сигнал - например, с кнопки, датчика или системы автоматизации. Применяется там, где требуется быстрое и надёжное отключение нагрузки без физического доступа к выключателю. Подходит для систем безопасности, технологических линий, промышленного оборудования.

Технические характеристики

• Тип напряжения управления: AC/DC - работает как от переменного, так и от постоянного тока
• Номинальное напряжение: 24 В - оптимальная рабочая величина, не требует преобразования
• Количество переключающих контактов: 1 - один контакт для передачи команды отключения
• Режим работы: импульсный - активируется кратковременным сигналом (не требует постоянного питания)
• Габариты: ширина 18 мм - компактный размер, легко помещается рядом с выключателем
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными щитами
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Износостойкость: 4000 циклов включения/отключения - механическая и электрическая долговечность одинакова
• Напряжение отключения: 0,35–0,7 U_s - срабатывает при снижении напряжения до этого уровня
• Напряжение гарантированного невключения: ≤0,35 U_s - не сработает при слишком низком напряжении
• Напряжение неотключения: 0,85–1,10 U_s - остаётся включённым при нормальном напряжении сети
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Расцепитель независимый S9 24В AC/DC для NB1 прищёлкивается на левую сторону выключателей серии NB1. Совместим с моделями: NB1, NB1-63, NB1-63H, NB1-63DC, NB1L, NB1L-40, NB1L-63, NB310L, NBH8LE-40, NB8-40J, NB8-63M. Монтируется на стандартной DIN-рейке 35 мм. Для установки достаточно совместить крепёжные защёлки с боковой поверхностью выключателя - никаких болтов или проводов для крепления не требуется. Электрическое подключение выполняется двумя проводами к катушке расцепителя - полярность не важна, так как работает на AC/DC.

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для внутренней установки. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от пыли и влаги - не применяйте во влажных, пыльных или наружных условиях. Напряжение отключения регулируется в соответствии с международными нормами для устройств управления (IEC 60947-2).

Преимущества

• Поддержка AC/DC - можно использовать в любых системах управления, вне зависимости от типа тока
• Импульсный режим - экономичен, не нагревается при длительной работе
• Простая установка - не требует демонтажа выключателя, крепится за считанные секунды
• Высокая надёжность - 4000 циклов срабатывания обеспечивают срок службы более 5 лет при средней нагрузке
• Чёткий порог срабатывания - минимизирует ложные отключения

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли, агрессивной среды - IP20 недостаточно
• Не подходит для постоянного включения - только импульсное управление; подача постоянного напряжения повредит катушку
• Не работает с выключателями других серий, кроме указанных - несовместим с NB2, NXB, Vigi и аналогами
• Не имеет встроенных индикаторов состояния - нельзя визуально определить, сработал ли расцепитель

Примеры использования

• Автоматическое отключение станка при аварии на линии
• Отключение группы освещения по сигналу пожарной сигнализации
• Дистанционное отключение вводного автомата в щите при обслуживании
• Интеграция в SCADA-системы для контроля энергопотребления
• Защита оборудования при превышении температуры или давления

Практические советы

• Перед установкой проверьте соответствие модели выключателя - используйте только список совместимости
• Провода к расцепителю должны быть рассчитаны на ток не менее 1 А - малое сечение вызовет перегрев
• Не подключайте питание к расцепителю постоянно - даже 10 секунд под напряжением после срабатывания могут вывести его из строя
• При использовании в системах с высокими помехами - экранируйте управляющие провода
• После монтажа протестируйте работу: подайте импульс 24 В на 0,5 сек - выключатель должен отключиться
• Заменяйте расцепитель только при отказе - он не требует профилактики, но срок службы ограничен 4000 циклами
