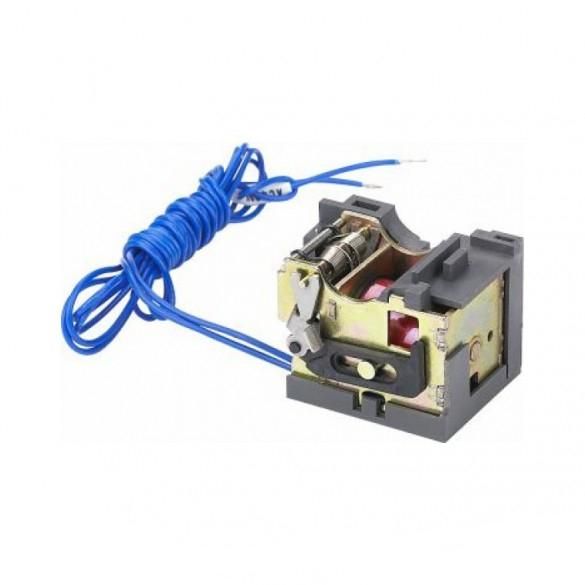

Расцепитель независимый SHT22-M8 DC24V для NM8N-250/400/630 (R) | 269606 CHINT

Расцепитель независимый SHT22-M8 DC24В для NM8N-250/400/630 (R) от CHINT предназначен для удалённого отключения автоматического выключателя NM8N при подаче управляющего сигнала. Этот расцепитель работает от постоянного тока 24 В и совместим с моделями NM8N на токи 250, 400 и 630 А.

Назначение и область применения

Расцепитель независимый SHT22-M8 DC24В для NM8N-250/400/630 (R) используется для дистанционного отключения автомата в случае аварии, по команде системы управления или при необходимости экстренного отключения. Применяется в системах автоматизации, на промышленном оборудовании, в щитах управления, где требуется внешнее управление питанием без физического доступа к выключателю.

Технические характеристики

• Номинальное напряжение питания: 24 В постоянного тока (DC)
• Род тока: постоянный (DC)
• Количество переключающих контактов: 1 (для механического воздействия на рычаг отключения)
• Количество вспомогательных контактов: 0 НЗ / 0 НО - не имеет сигналов обратной связи
• Максимальная коммутируемая мощность: определяется конструкцией автомата NM8N, сам расцепитель не переключает силовые цепи

Совместимость и монтаж

Расцепитель SHT22-M8 DC24В для NM8N-250/400/630 (R) устанавливается исключительно на автоматические выключатели серии NM8N с номинальными токами 250 А, 400 А и 630 А. Монтируется на переднюю панель корпуса автомата - защёлкивается на специальные направляющие. Подключение управляющей цепи осуществляется через два клеммника на боковой стороне расцепителя. Кабель сечением до 1,5 мм2 допустим. Перед установкой проверьте соответствие модели автомата - расцепитель не подойдёт к другим сериям, даже от CHINT.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-2 и IEC 60947-5-1 для устройств управления и защиты. Конструкция обеспечивает безопасную работу в условиях промышленной среды, но не предназначена для взрывоопасных зон.

Преимущества

• Универсальная совместимость с трёмя основными токовыми классами NM8N - 250, 400 и 630 А
• Стандартное напряжение 24 В DC - легко интегрируется в большинство промышленных систем управления
• Надёжное механическое отключение без задержек - не требует электронных компонентов внутри
• Не занимает место в шкафу - крепится прямо на выключатель

Ограничения применения

• Не работает от переменного тока - нельзя использовать с 24 В AC
• Не предоставляет сигналов состояния (нет НЗ/НО контактов) - невозможно узнать, отключен ли автомат
• Поддерживает только один тип автомата - NM8N; несовместим с другими сериями, включая CNI, NXM, EATON и аналогичные
• Не рассчитан на частые срабатывания более 10 раз в минуту - возможен износ механизма

Примеры использования

• Автоматическое отключение станка при сработке датчика перегрузки
• Экстренное отключение линии по кнопке “Аварийный стоп” в пульте управления
• Интеграция в SCADA-систему для дистанционного отключения группы оборудования
• Защита цепей в системах HVAC при превышении температурных порогов

Практические советы

• Перед монтажом убедитесь, что автомат NM8N находится в положении “Выкл.” - иначе расцепитель не защёлкнется
• Проверяйте полярность при подключении 24 В DC - неверная полярность не повредит устройство, но оно не будет работать
• Используйте кабель с медными жилами и качественной изоляцией - помехи в управляющей цепи могут вызвать ложные срабатывания
• Если нужен сигнал “отключен”, используйте дополнительно вспомогательный контакт (например, SHT22-AU) или выберите другой вариант исполнения
• Не затягивайте клеммы слишком сильно - это может повредить пластиковый корпус расцепителя
