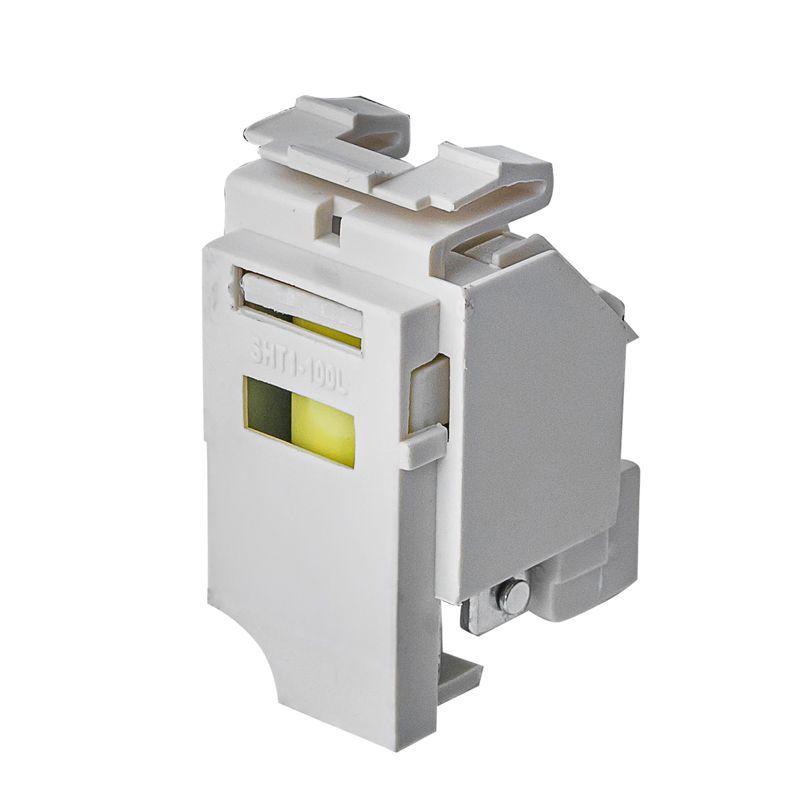

Независимый расцепитель 63 DC24 В (правый) PRO.KVANT | KVA000070 Контактор (Legrand)

Расцепитель независимый 63 DC24 В (правый) от бренда Контактор Ульяновск - устройство для дистанционного отключения автоматического выключателя при подаче напряжения на катушку. Применяется в системах управления и защиты оборудования, особенно там, где требуется удалённый контроль над цепью. Артикул kva000070 входит в серию PRO.KV ACC.

Назначение и область применения

Расцепитель независимый 63 DC24 В (правый) предназначен для механического отключения автомата при подаче управляющего сигнала - то есть он не защищает от перегрузки или короткого замыкания, а лишь выполняет функцию дистанционного отключения. Подходит для установки на автоматы серии KVA, KVA-S, KVA-L с номинальным током до 63 А. Часто используется в системах автоматизации: управление освещением, запуск/остановка станков, конвейеров, систем вентиляции, а также в аварийных сценариях - например, при срабатывании пожарной сигнализации.

Технические характеристики

• Напряжение питания: постоянный ток 24 В (DC24 В)
• Тип исполнения: правый - монтируется справа от автомата
• Максимальный ток коммутации: не более 5 А (для катушки)
• Условия работы: температура от -25C до +60C
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Габариты соответствуют стандартному креплению на DIN-рейку

Совместимость и монтаж

Расцепитель независимый 63 DC24 В (правый) совместим только с автоматическими выключателями серии KVA, KVA-S, KVA-L от Контактор Ульяновск, имеющими фиксированный посадочный механизм для расцепителей. Монтаж осуществляется на DIN-рейку рядом с автоматом. Для подключения используются два провода: положительный (+) и отрицательный (-) к клеммам катушки. Нельзя использовать с автоматами других производителей - даже если они имеют аналогичный номинал 63 А, посадочные места отличаются.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Сертифицирован для использования в промышленных электроустановках. Не имеет защиты от внешних воздействий - не предназначено для установки вне помещений или в условиях повышенной влажности.

Преимущества

• Надёжная работа при длительном применении благодаря качественной катушке и прочному механизму
• Чёткая фиксация на DIN-рейке - не требует дополнительных креплений
• Правильное расположение контактов позволяет легко подключить провода без перекручивания
• Поддерживает работу в широком диапазоне температур, что важно для холодных цехов и открытых щитовых

Ограничения применения

• Не работает с переменным током - только DC24 В
• Не подходит для автоматических выключателей других брендов (например, Schneider, ABB, IEK)
• Не обеспечивает защиту от перегрузки или КЗ - только дистанционное отключение
• Не имеет степени защиты выше IP20 - нельзя устанавливать во влажных помещениях, на улице или в зонах с высокой запылённостью
• Не рекомендован для частого включения/выключения - более 10 раз в минуту снижает срок службы катушки

Примеры использования

• Автоматическое отключение станка при срабатывании системы безопасности
• Выключение группы светильников через пульт управления в административном здании
• Отключение цепи при получении сигнала от пожарной тревоги
• Удалённое отключение нагрузки из центрального щита при плановой профилактике

Практические советы

• Перед монтажом проверьте, чтобы автомат имел специальный выступ для крепления расцепителя - у моделей без него устройство не установится
• При подключении соблюдайте полярность: неверное соединение может повредить катушку
• Используйте провода сечением не менее 0,75 мм2 для подвода 24 В - этого достаточно для стабильной работы
• Если нужен расцепитель слева - выбирайте модель с пометкой “левый”, так как правый и левый не взаимозаменяемы
• Для долгой службы не допускайте длительного удержания напряжения на катушке - используйте импульсное питание, если возможно
