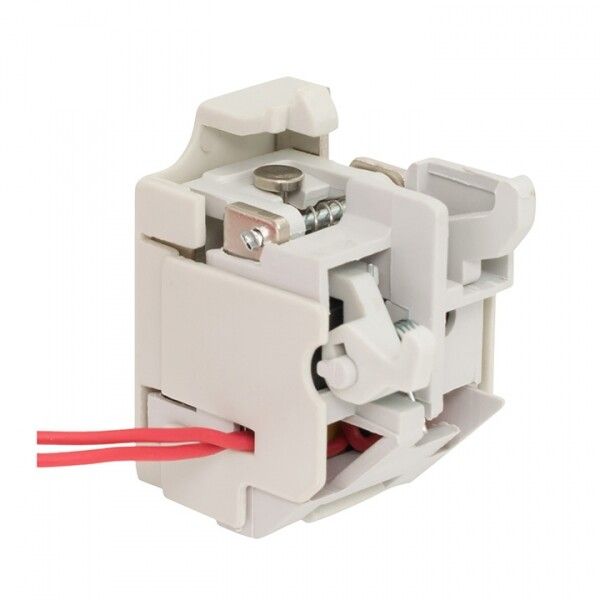

Независимый расцепитель SHT DC24 слева | mccb-2L-SHT-DC24-av EKF AV POWER-2

Независимый расцепитель SHT DC24 слева от EKF - устройство для удалённого отключения автоматического выключателя при подаче управляющего сигнала постоянного тока 24 В. Применяется в системах автоматизации и безопасности, совместим с выключателями серии Averes.

Назначение и область применения

Независимый расцепитель SHT DC24 слева используется для дистанционного отключения автомата при получении управляющего импульса. Он не зависит от состояния сети - работает даже при отсутствии напряжения в основной цепи. Подходит для интеграции в системы автоматики: пожарную безопасность, аварийное отключение, управление по сигналу PLC, системы контроля доступа.

Технические характеристики

• Род тока: постоянный (DC)
• Номинальное напряжение управления: 24 В
• Тип расцепителя: электронный - быстрое срабатывание без механических задержек
• Способ монтажа: на монтажную плату - фиксируется внутри корпуса выключателя
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Цвет: серый
• Совместим с выключателями: да - только с моделями серии Averes от EKF
• Подключение: круглый проводник или медная полоса - требует прямого подвода к клеммам
• Контакты: нет ни нормально замкнутых, ни переключающих - функция только активации отключения
• Нормативный документ: ГОСТ Р 50030.2-2010

Совместимость и монтаж

Независимый расцепитель SHT DC24 слева устанавливается исключительно внутрь выключателей серии Averes от EKF. Монтируется на монтажную плату - не требует внешнего крепления. Для подключения используются клеммы, рассчитанные на круглый проводник или медную полосу. Провода выводятся через боковые гнёзда на корпусе выключателя. Установка возможна только при отключенном питании и с соблюдением порядка сборки, указанного в руководстве Averes.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010, который регламентирует работу аппаратов низковольтного распределения. IP20 обеспечивает защиту от случайного прикосновения к токоведущим элементам, но не предназначено для работы во влажных средах или на улице. Климатическое исполнение УХЛ3 позволяет использовать устройство в закрытых помещениях с контролируемым микроклиматом - например, в щитовых, производственных зонах, офисах.

Преимущества

• Электронный тип срабатывания - высокая скорость реакции, надёжность без износа механических деталей
• Фиксированное напряжение 24 В DC - совместим с большинством промышленных контроллеров и систем автоматики
• Совместимость с серией Averes - гарантия точного соответствия по габаритам и клеммам
• Отсутствие дополнительных контактов - минимизация помех и упрощение схемы управления

Ограничения применения

• Не работает при отсутствии напряжения 24 В - требуется источник управления
• IP20 - нельзя использовать в сырых, пыльных или открытых местах
• Только для установки внутри выключателей Averes - не является самостоятельным устройством
• Нельзя использовать с другими сериями выключателей - даже от EKF, кроме Averes
• Не имеет встроенной индикации - невозможно определить состояние срабатывания без внешней диагностики

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение станка по команде с пульта управления
• Отключение участка цепи при достижении порогового значения тока в системе с ETU2.2/ETU6.2
• Блокировка питания в режиме обслуживания по сигналу от системы безопасности

Практические советы

• Перед монтажом проверьте соответствие модели выключателя - только Averes поддерживают этот расцепитель
• Используйте проводник сечением, рекомендованным производителем (обычно 0,5–2,5 мм2) - не перегружайте клеммы
• При использовании с PLC убедитесь, что выходной ток контроллера достаточен для запитки катушки (не более 100 мА)
• Не подключайте переменный ток - устройство рассчитано только на 24 В постоянного тока
• При необходимости индикации срабатывания используйте внешние реле или входы контроллера
• При замене - отключите все источники питания, включая 24 В управления
