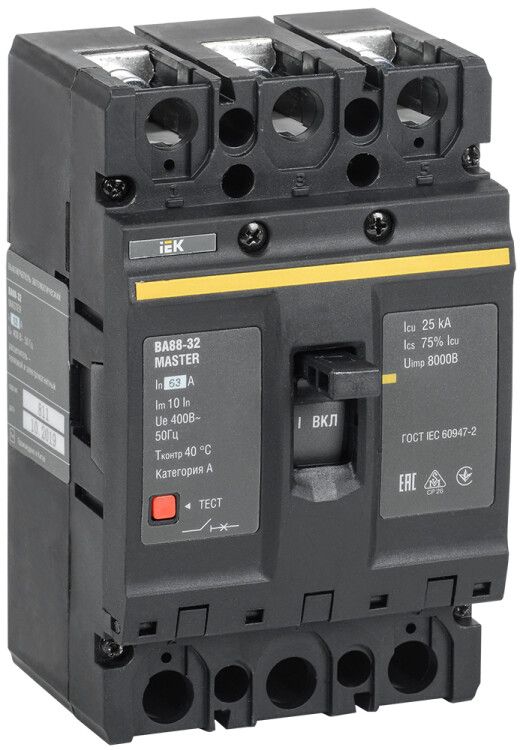

Автоматический выключатель ВА88-32 3Р 63А 25кА MASTER IEK - SVA10-3-0063-02

Автоматический выключатель ВА88-32 3-полюсный 63А 25кА от IEK - надёжное устройство в литом корпусе для защиты трёхфазных сетей от перегрузок, коротких замыканий и просадок напряжения. Устройство предназначено для монтажа на плате и работает в суровых условиях от -40C до +60C.

Назначение и область применения

Автоматический выключатель ВА88-32 3-полюсный 63А 25кА защищает электрические сети переменного тока от:

• токов перегрузки - когда нагрузка превышает допустимую длительно;
• коротких замыканий - при внезапном росте тока до аварийных значений;
• снижения напряжения ниже безопасного уровня - функция защиты по минимальному напряжению отключает цепь при просадках.

Подходит для использования в промышленных щитах, на станках, конвейерах, насосных станциях и других объектах с трёхфазными потребителями. Применяется там, где требуется высокая надёжность и устойчивость к колебаниям температуры.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 400 В переменного тока частотой 50 Гц.
• Номинальная отключающая способность: 25 кА - способен безопасно отключить цепь даже при токе КЗ до 25 тысяч ампер.
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ); уставка магнитного расцепителя - 10In, то есть сработает при токе 630 А.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Степень защиты: IP30 - предохраняет от доступа пальцев и твёрдых предметов, но не от воды; подходит только для внутренней установки в закрытые шкафы.
• Диапазон рабочих температур: от -40 до +60 C - обеспечивает стабильную работу в холодных и жарких помещениях.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Механическая износостойкость: 8500 циклов включения/выключения - долговечный механизм.
• Индикация: да - положение рычага показывает состояние (вкл./выкл.), визуально определяется срабатывание.
• Тип привода: электрический - позволяет использовать внешние устройства управления, включая моторный привод.
• Способ монтажа: на монтажную плату - крепится через отверстия в основании, не требует DIN-рейки.
• Подключение: винтовое - зажимы для проводов затягиваются гайками, обеспечивают прочный контакт.
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях.

Совместимость и монтаж

Автоматический выключатель ВА88-32 3-полюсный 63А 25кА монтируется исключительно на монтажную плату. Для этого используются четыре крепёжных отверстия на нижней части корпуса. Подключение силовых проводов осуществляется через винтовые зажимы - рекомендуется использовать медные многожильные или одножильные провода сечением до 25 мм2.

Не совместим с DIN-рейками. Отсутствие вспомогательных контактов означает, что нельзя подключить сигнализацию состояния или удалённое управление без модификации. Моторный привод можно установить дополнительно - он позволяет дистанционно включать/отключать устройство.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов на оборудование низкого напряжения. Защита по минимальному напряжению предотвращает самопроизвольное включение оборудования после восстановления питания - важная функция для безопасности персонала и технологических процессов. Конструкция в литом корпусе исключает доступ к токоведущим частям при установленном устройстве.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных систем.
• Широкий диапазон температур - надёжно работает в неотапливаемых цехах и на открытых площадках внутри помещений.
• Готовность к установке моторного привода - легко модернизируется для автоматизации.
• Простая визуальная индикация - сразу видно, сработал ли выключатель.
• Долгий срок службы и механическая износостойкость - снижают затраты на обслуживание.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной платы или панели.
• Степень защиты IP30 - запрещена установка во влажных средах, на улице или в местах с риском брызг воды.
• Отсутствие вспомогательных контактов - невозможно реализовать сигналы “включен” / “отключен” без доработки.
• Нельзя регулировать порог срабатывания теплового расцепителя - уставка фиксирована на 63 А, не подлежит настройке.
• Не поддерживает электронные расцепители - только термомагнитные, поэтому не годится для сложных систем с точной настройкой времени отключения.

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазного двигателя насоса.
• Контрольный шкаф на конвейере - отключение при перегрузке или падении напряжения.
• Распределительный пункт в холодном цеху - благодаря UHL3 и широкому температурному диапазону.
• Объекты с моторным приводом - дистанционное управление выключателем ВА88-32 3-полюсный 63А 25кА через командный контроллер.

Практические советы

• При монтаже проверьте соответствие сечения проводов - не используйте провода меньше 4 мм2 и больше 25 мм2.
• Убедитесь, что место установки сухое и не подвержено воздействию влаги - IP30 не защищает от воды.
• Если нужна сигнализация состояния, выбирайте другую модель с вспомогательными контактами или добавьте реле контроля.
• При использовании моторного привода следите за совместимостью по напряжению и габаритам - привод должен подходить к корпусу ВА88-32.
• Не путайте с другими сериями IEK - ВА88 MASTER отличается от ВА88-31 и имеет фиксированную уставку, а не настраиваемую.
