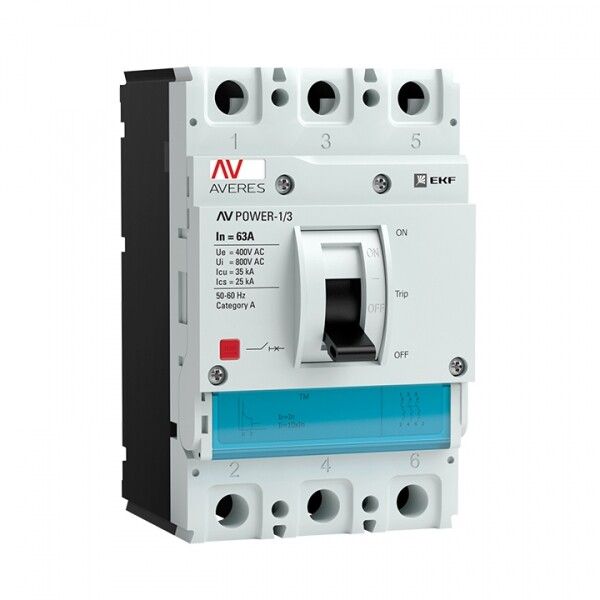

Автоматический выключатель AV POWER-1/3 63А 35kA TR | mccb-13-63-TR-av EKF

Автоматический выключатель AV POWER-1/3 63А 35кА TR от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Модель выполнена в компактном корпусе с болтовым подключением, рассчитана на работу в условиях повышенной влажности и температурных колебаний, соответствует требованиям ГОСТ Р 50030.2-2010.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 63А 35кА TR используется для редких операций включения и отключения нагрузки в штатном режиме, а также для аварийной защиты цепей. Применяется в промышленных объектах: на станках, конвейерах, в системах вентиляции, насосных станциях и других установках с электродвигателями. Подходит для распределительных щитов с номинальным напряжением до 400 В переменного тока частотой 50 Гц.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 35 кА
• Количество полюсов: 3
• Род тока: переменный (AC)
• Тип расцепителя: комбинированный - электромагнитный (для КЗ) и тепловой (для перегрузки)
• Диапазон регулировки тока КЗ: 630 А (фиксированная настройка, не пользовательская)
• Степень защиты: IP30 - защита от доступа пальцев и твердых предметов, но не от воды
• Максимальное сечение кабеля: 70 мм2
• Тип подключения: болтовое, на верхние и нижние зажимы
• Способ монтажа: на монтажную плату (DIN-рейку)
• Тип элемента управления: рычажковый переключатель
• Индикация: есть визуальный указатель положения и сигнал расцепления
• Привод: ручной, с возможностью установки моторного привода (не встроен, требует доп. оборудования)
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, умеренно влажный климат
• Гарантия: 10 лет (120 месяцев)
• Серия: AV-POWER
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 63А 35кА TR монтируется на DIN-рейку шириной 35 мм. Для подключения используются болты, позволяющие закрепить кабели сечением до 70 мм2. Наличие моторного привода - опционально; он устанавливается дополнительно и совместим с этим типом аппарата. Блок защиты встроен, дополнительные вспомогательные контакты не предусмотрены. Унифицированная конструкция расцепителя позволяет менять его на другие модели из серии AV-POWER без изменения основания - удобно при модернизации.

Безопасность и стандарты

Автоматический выключатель AV POWER-1/3 63А 35кА TR сертифицирован по ГОСТ Р 50030.2-2010, что гарантирует соответствие международному стандарту IEC 60947-2. Устройство обеспечивает надежное отключение при токе КЗ до 35 кА, предотвращает возгорание за счет точной работы теплового и электромагнитного расцепителей. Индикатор расцепления позволяет быстро диагностировать причину отключения. IP30 не обеспечивает защиту от брызг и пыли - не применяйте в открытых или влажных помещениях без дополнительной защиты корпуса.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для мощных промышленных сетей
• Надежная двухступенчатая защита: тепловая - против перегрузки, электромагнитная - против КЗ
• Встроенный индикатор состояния - видно, был ли сработан автомат
• Поддержка моторного привода - можно удалённо управлять отключением
• Долгий срок службы: 10 лет гарантии
• Универсальная система расцепителей - можно заменить без замены всего устройства
• Совместим с DIN-рейкой - стандартный монтаж для всех промышленных щитов

Ограничения применения

• Не предназначен для частых включений - не использовать как обычный рубильник
• IP30 - нельзя устанавливать в местах с высокой запылённостью, влагой или прямым попаданием воды
• Нет вспомогательных контактов - невозможно подключить сигнализацию или дистанционное управление без внешних модулей
• Фиксированный порог КЗ (630 А) - нельзя настраивать, только выбирать подходящую модель
• Требуется монтажная плата - не подходит для поверхностного крепления без рейки
• Не рекомендован для бытовых сетей - слишком мощный и дорогой для жилых помещений

Примеры использования

• Защита двигателя насоса в канализационной станции (380 В, 55 кВт)
• Распределительный щит на заводе с несколькими конвейерными линиями
• Щитовая в цехе с сварочными аппаратами и компрессорами
• Система освещения крупного складского комплекса с групповым отключением

Практические советы

• Выбирая AV POWER-1/3 63А 35кА TR, проверьте, чтобы сечение кабеля не превышало 70 мм2 - иначе контакт будет греться
• Если нужна дистанционная блокировка - заказывайте моторный привод отдельно, совместим с этой серией
• При монтаже затягивайте болты усилием 2–3 Нм - переусиливать нельзя, повредите контакт
• Для условий с пылью используйте дополнительный кожух IP54 перед установкой автомата
• Проверяйте состояние механизма каждые 6–12 месяцев - особенно после нескольких срабатываний
• Если требуется другая чувствительность к КЗ - выбирайте модель с другим значением (например, 100А или 80А)
