Расширители выводов AV POWER-1 K3 для TR | mccb-1-K3-TR-av EKF

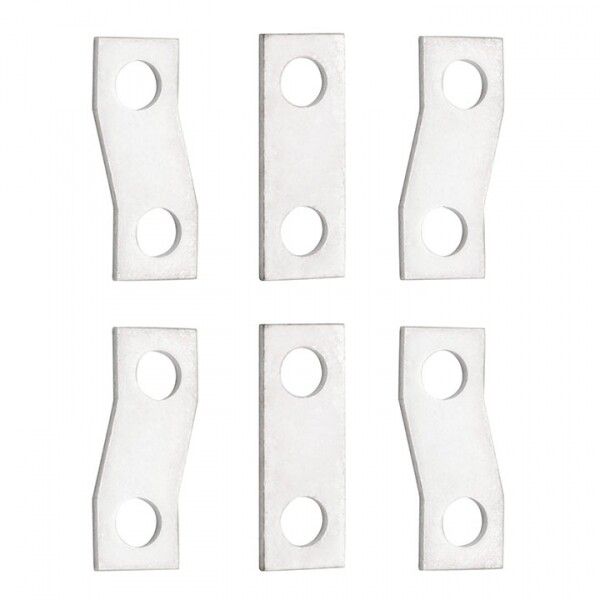

Расширители выводов K3 для TR AV POWER-1 от EKF позволяют безопасно вывести провода от дополнительных устройств (например, расцепителей и контактов) за пределы корпуса автоматического выключателя серии Averes. Артикул mccb-1-k3-tr-av предназначен для установки на монтажную плату и совместим с тремя полюсами.

Назначение и область применения

Расширители выводов K3 для TR AV POWER-1 используются для удобного подключения внешних цепей к дополнительным функциям автоматических выключателей серии Averes - таким как независимые расцепители, контакты сигнализации, электроприводы или устройства управления. Они обеспечивают доступ к проводникам, выходящим из боковых гнезд выключателя, не требуя вскрытия корпуса. Применяются в щитах автоматизации, на производствах, где требуется удалённый контроль или управление питанием - например, на конвейерах, насосных станциях или системах бесперебойного питания.

Технические характеристики

• Количество полюсов: 3 - соответствует трём фазам или трем отдельным цепям управления;
• Тип изделия: Расширитель выводов - служит переходным элементом между внутренними соединениями выключателя и внешней проводкой;
• Способ монтажа: Монтажная плата - устанавливается прямо на печатную плату внутри щита, не требует крепления болтами;
• Материал изделия: Металл - обеспечивает механическую прочность и экранирующее действие;
• Степень защиты: IP20 - защищает от предметов более 12 мм, но не от воды и пыли; подходит только для сухих помещений;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и повышенной влажности, типичной для промышленных зон России;
• Нормативный документ: ТР ТС 004/2011 - соответствие требованиям безопасности ЕАЭС для оборудования низкого напряжения.

Совместимость и монтаж

Расширители выводов K3 для TR AV POWER-1 предназначены исключительно для использования с автоматическими выключателями серии Averes, оснащёнными боковыми гнёздами для подключения доп. устройств. Совместимы с модулями ETU2.2, ETU6.2, ручными приводами и контактными группами. Монтаж выполняется путём вставки в специально предусмотренные места на монтажной плате - не требует сверления или дополнительных креплений. Подключение проводов осуществляется через винтовые зажимы, расположенные на самом расширителе. Перед установкой проверьте, что выключатель имеет свободные гнёзда для вывода проводов - расширитель не работает самостоятельно, он лишь удлиняет существующие соединения.

Безопасность и стандарты

Изделие сертифицировано согласно ТР ТС 004/2011, что гарантирует соответствие нормам безопасности для электрооборудования в странах ЕАЭС. Класс защиты IP20 позволяет использовать его только во внутренних помещениях, где исключено попадание влаги, пыли или сторонних объектов. Нельзя применять в условиях высокой запылённости, сырости или на открытых площадках. Металлический корпус снижает риск возгорания и обеспечивает надёжное заземление при правильном подключении.

Преимущества

• Упрощает обслуживание - не нужно открывать корпус выключателя для диагностики или замены проводов;
• Обеспечивает чёткую организацию проводки - все соединения собраны в одном месте, легко маршрутизируются;
• Не влияет на рабочие параметры выключателя - является пассивным элементом, не потребляет энергию и не изменяет время срабатывания;
• Поддерживает масштабирование систем - идеально для сборки комплексных решений с несколькими модулями связи и управления.

Ограничения применения

• Не для наружной установки - степень защиты IP20 не защищает от влаги и пыли;
• Работает только с выключателями Averes, имеющими боковые гнёзда - не совместим с другими сериями или брендами;
• Не предназначен для работы с силовыми токами выше номинала самого выключателя - используется только для сигналов и управления;
• Запрещена установка в местах с частыми вибрациями без дополнительной фиксации - возможен самопроизвольный отрыв от платы.

Примеры использования

• На заводе: расширитель подключён к контакту аварийной остановки, который передаёт сигнал на PLC через кабель вне корпуса выключателя;
• В распределительном щите: использован для вывода сигнала от расцепителя минимального напряжения на индикаторную панель;
• В системе БП: связывает электропривод выключателя с кнопкой дистанционного включения, установленной на стене рядом с щитом.

Практические советы

• Перед монтажом убедитесь, что выключатель TR AV POWER-1 уже оборудован нужным набором дополнительных устройств - расширитель ничего не создаёт, он лишь выводит уже существующие провода;
• Выбирайте сечение проводов не больше 2,5 мм2 - так они лучше войдут в зажимы расширителя и не будут перегружать контакты;
• Фиксируйте кабели после прохода через расширитель - используйте хомутики или каналы, чтобы нагрузка не передавалась на контактные планки;
• Проверяйте целостность соединений при первом включении - особенно важно при работе с электронными расцепителями ETU2.2/ETU6.2, где потеря одного провода может нарушить всю систему управления.
