Расширители выводов AV POWER-3 K3 500-600А - mccb-3-K3630-av EKF

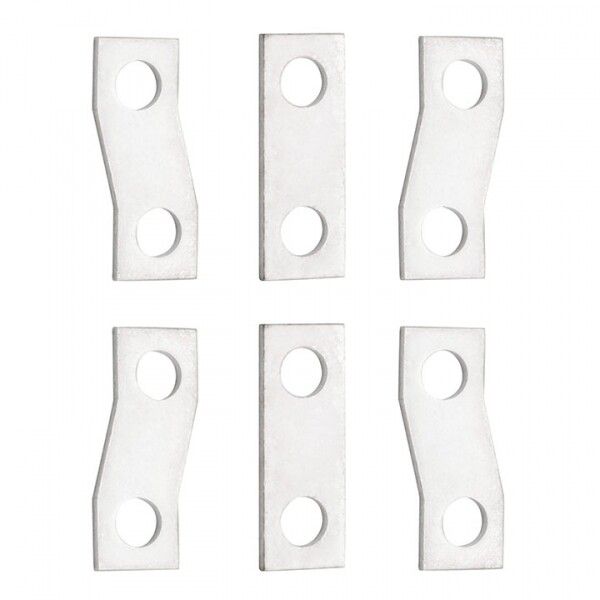

Расширители выводов K3 500–600А AV POWER-3 - устройства для безопасного вывода проводов от дополнительных функциональных модулей выключателей серии AVERES производства EKF. Применяются в силовых цепях с током до 600 А, где требуется организовать внешнее подключение контрольных сигналов, приводов или систем автоматизации.

Назначение и область применения

Расширители выводов K3 500–600А AV POWER-3 предназначены для организации выхода проводов от дополнительных устройств, установленных на выключателях серии AVERES: независимых расцепителей, расцепителей минимального напряжения, дополнительных контактов, электроприводов и других элементов. Они позволяют вывести управляющие и сигнальные провода за пределы корпуса выключателя, сохраняя целостность изоляции и степень защиты.

Используются в промышленных установках: щитовые помещения, системы автоматизации технологических линий, насосные станции, конвейеры, энергообъекты. Особенно актуальны при использовании электронных расцепителей ETU2.2 и ETU6.2 с коммуникационными модулями.

Технические характеристики

• Тип изделия: Расширитель выводов
• Количество полюсов: 3
• Материал корпуса: Сталь
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Способ монтажа: Крепление винтом
• Климатическое исполнение: УХЛ3 - температурный диапазон от −40 C до +40 C, допустима повышенная влажность
• Соответствие нормативам: TR TS 004/2011 - соответствует требованиям ЕАЭС по безопасности электрооборудования

Совместимость и монтаж

Расширители выводов K3 500–600А AV POWER-3 совместимы исключительно с выключателями серии AVERES, оснащёнными боковыми гнездами для подключения дополнительных устройств. Монтаж выполняется путём фиксации винтами на специально предусмотренные места на корпусе автомата. Подключение проводов осуществляется внутрь расширителя через заводские каналы - самостоятельное сверление или доработка корпуса запрещена.

Не подходят для установки на другие модели выключателей, даже аналогичной мощности. Перед монтажом проверьте наличие на выключателе бокового разъема для расширителя - он имеет характерную форму и метки “K3”.

Безопасность и стандарты

Изделие сертифицировано согласно ТР ТС 004/2011, что гарантирует соответствие требованиям безопасности для оборудования, используемого в странах ЕАЭС. Степень защиты IP20 позволяет использовать расширитель внутри закрытых щитов, но не во влажных, пыльных или открытых средах. Для работы вне помещений требуются дополнительные средства защиты (корпуса IP54+).

Преимущества

• Обеспечивают надёжный вывод проводов без нарушения герметичности корпуса выключателя
• Изготовлены из стали - обеспечивают механическую прочность и долговечность
• Фиксируются винтами - удобство сборки и возможность демонтажа без повреждения
• Поддерживают работу с комплексными системами автоматизации при использовании ETU-расцепителей

Ограничения применения

• Не для наружной установки - IP20 не обеспечивает защиту от влаги и пыли
• Не работают с выключателями других серий, кроме AVERES
• Не предназначены для прямой коммутации нагрузки - служат только для вывода управляющих проводов
• Запрещено использование в условиях постоянного воздействия химически активных паров, масла или агрессивных жидкостей

Примеры использования

• На промышленном конвейере: расширитель выводов соединяет выключатель AVERES с PLC-контроллером через дополнительный контакт
• В распределительном щите: используется для подвода сигнала от расцепителя мин. напряжения к световой индикации
• В системе удаленного управления: расширитель выводит провода от электропривода к кнопочному пункту управления

Практические советы

• Перед заказом убедитесь, что ваш выключатель AVERES имеет боковое гнездо для расширителя - модель должна быть помечена как “K3-compatible”
• Выбирайте расширитель с количеством полюсов, равным числу подключаемых устройств; 3-полюсный вариант подходит для большинства типовых решений
• При прокладке проводов соблюдайте радиус изгиба - не перегибайте жилы, чтобы не повредить изоляцию
• Проверяйте зажимы винтов после монтажа - слабый контакт может вызвать нагрев и отказ сигнализации
• Для условий с высокой влажностью или пылью - устанавливайте весь щит в корпус с классом защиты IP54 или выше
