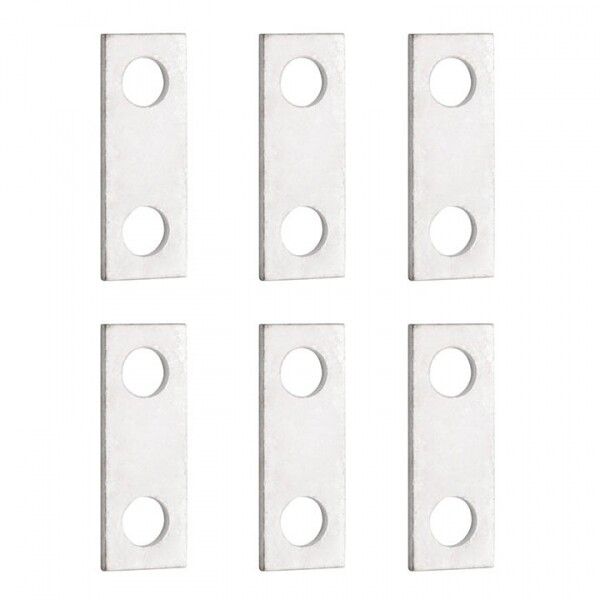

Расширители выводов AV POWER-3 K2 500-600А - mccb-3-K2630-av EKF

Расширители выводов K2 500–600А AV POWER-3 от EKF предназначены для удобного подключения внешних устройств к автоматическим выключателям серии Averes. Эти расширители позволяют вывести цепи управления, сигнализации и питания за пределы корпуса выключателя, сохраняя целостность изоляции и обеспечивая надёжный доступ к клеммам.

Назначение и область применения

Расширители выводов K2 500–600А AV POWER-3 используются для организации внешнего подключения к автоматическим выключателям серии Averes, когда необходимо вынести управляющие сигналы, контакты сигнализации или цепи питания за пределы основного корпуса. Применяются в распределительных щитах промышленных объектов, на участках с высокой плотностью оборудования - например, на конвейерах, насосных станциях, системах вентиляции и энергообъектах. Подходят для работы совместно с выключателями AV POWER, оснащёнными электронными расцепителями ETU2.2 или ETU6.2, а также с другими дополнительными модулями.

Технические характеристики

• Тип изделия: Расширители выводов
• Количество полюсов: 3
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли; требует установки внутри закрытых щитов
• Способ монтажа: Крепление винтовое - фиксируется на корпусе выключателя с помощью болтов
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с температурой от −40 C до +40 C и повышенной влажностью, соответствует требованиям ТР ТС 004/2011

Совместимость и монтаж

Расширители выводов K2 500–600А AV POWER-3 совместимы исключительно с выключателями серии Averes мощностью 500–600 А. Монтируются на боковой поверхности корпуса выключателя через заводские гнёзда для проводников. Для правильной сборки требуется:

• Отключение питания и проверка отсутствия напряжения;
• Использование отвёртки с подходящим жалом для затяжки винтов (не перетягивать!);
• Подводить провода только к указанным клеммам - выходы расширителя не предназначены для силового тока выше номинала выключателя;
• Не использовать с выключателями других серий или брендов - механическая и электрическая совместимость не гарантируется.

Безопасность и стандарты

Расширители выводов K2 500–600А AV POWER-3 соответствуют требованиям технического регламента ТР ТС 004/2011 «О безопасности низковольтного оборудования». Сертифицированы для применения в электроустановках до 1000 В переменного тока. Наличие степени защиты IP20 обязывает устанавливать изделие только во внутренние части щитов, недоступных для случайного прикосновения.

Преимущества

• Обеспечивают чёткий и безопасный вывод контрольных цепей без вскрытия корпуса выключателя;
• Закладываются на этапе производства - обеспечивают герметичность и долговечность соединений;
• Уменьшают время монтажа и обслуживания - все точки подключения собраны в одном месте;
• Совместимы с комплексными решениями на основе ETU2.2 / ETU6.2 - поддерживают интеллектуальную диагностику и удалённое управление.

Ограничения применения

• Не для открытых площадок или помещений с высокой запылённостью - степень защиты IP20 не допускает воздействия пыли и влаги;
• Не работают с выключателями вне диапазона 500–600 А - несовместимы с меньшими или большими номиналами;
• Не предназначены для самостоятельного подключения к сети - являются лишь вспомогательным элементом системы;
• Требуется точная ориентация при установке - неверный монтаж может нарушить контакт с гнездами на корпусе выключателя.

Примеры использования

• Подключение сигнализационных контактов к системе SCADA на заводе - чтобы отслеживать состояние автомата в реальном времени;
• Монтаж дистанционного управления через электропривод - расширитель позволяет легко подсоединить кабель от привода к клеммам;
• Настройка интерфейса ETU6.2 с модулем Modbus - расширитель даёт доступ к клеммам связи без демонтажа выключателя;
• Автоматизация теплицы или водоочистки - где нужен быстрый доступ к aux-контактам для управления насосами и клапанами.

Практические советы

• Перед установкой проверьте, что выключатель AV POWER имеет свободные гнёзда для расширителя - некоторые модели уже полностью заняты;
• Используйте провода с сечением, рекомендованным производителем (обычно 0,5–2,5 мм2) - слишком толстые провода не войдут в зажимы;
• При использовании нескольких расширителей - пометьте каждый провод, так как цветовая маркировка может отличаться между партиями;
• Не используйте расширитель как переходник для увеличения нагрузки - он не предназначен для прохождения основного тока, только для слаботочных цепей;
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно в условиях вибраций (например, рядом с двигателями).
