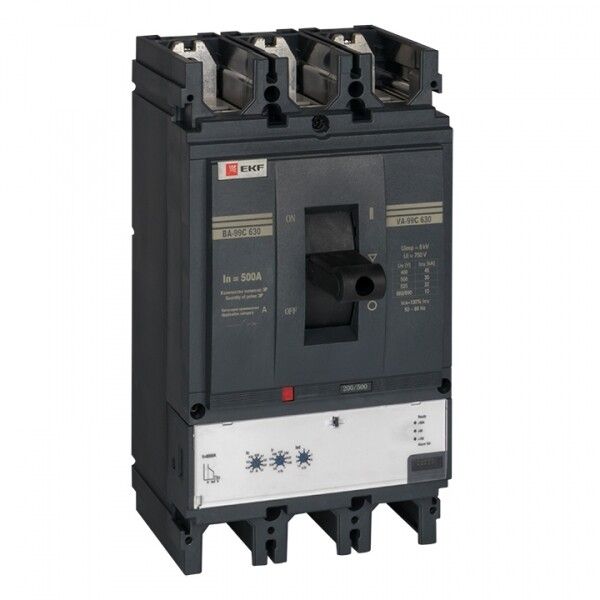

Выключатель автоматический ВА-99C (Compact NS) 630/500А 3P 45кА EKF PROxima|mccb99C-630-500|EKF

Автоматический выключатель ВА-99C (Compact NS) 630/500А 3P 45кА от EKF - надёжное коммутационное устройство для защиты силовых цепей до 500 А в промышленных системах. Модель выполнена в компактном моноблоке с механической индикацией состояния и встроенным моторным приводом, что делает её удобной для автоматизированных объектов. Артикул mccb99c-630-500 соответствует серии PROxima.

Назначение и область применения

Автоматический выключатель ВА-99C (Compact NS) 630/500А 3P 45кА предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленного оборудования: станках, конвейерах, насосных станциях, системах вентиляции и других устройствах с высокими токами нагрузки. Учитывая наличие моторного привода, модель идеально подходит для удалённого или автоматического управления.

Технические характеристики

• Номинальный ток: 500 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Диапазон настройки защиты от перегрузки: 180–630 А - позволяет гибко адаптировать порог срабатывания под конкретную нагрузку.
• Отключающая способность: 45 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Диапазон регулировки расцепителя КЗ: 6300 А - предел чувствительности магнитного расцепителя к импульсным перегрузкам.
• Номинальное напряжение: 400–690 В - работает в трёхфазных сетях переменного тока с частотой 50 Гц.
• Количество полюсов: 4 - защищает три фазы и нулевой проводник одновременно.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную - от КЗ.
• Степень защиты: IP30 - защита от доступа инструментов и предметов более 2,5 мм, но не от воды или пыли.
• Подключение: болтовое - требует фиксации кабелей через контактные зажимы с помощью ключа.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную раму внутри шкафа.
• Индикатор отключения: да - визуальное определение положения рычага («Вкл» / «Выкл»).
• Указатель расцепления: да - показывает причину отключения (перегрузка или КЗ).
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель ВА-99C (Compact NS) 630/500А 3P 45кА совместим с DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа требуется свободное место в щите шириной не менее 120 мм (по размерам корпуса). Болтовые зажимы рассчитаны на медные кабели сечением от 25 до 185 мм2. Перед подключением обязательно проверьте соответствие площади сечения кабеля и момента затяжки - указаны в руководстве EKF. Моторный привод подключается к внешнему управлению через клеммы на боковой стенке - используйте только согласованные схемы управления.

Безопасность и стандарты

Автоматический выключатель ВА-99C (Compact NS) 630/500А 3P 45кА соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Конструкция обеспечивает самозаглушение дуги благодаря двум отдельным дугогасительным камерам. Корпус изготовлен из термостойкой, самозатухающей пластмассы - не распространяет горение даже при значительном нагреве. Наличие указателя расцепления снижает риск ошибочного повторного включения после аварии.

Преимущества

• Чёткая визуальная индикация состояния и причины отключения - минимизирует время диагностики.
• Широкий диапазон настройки защиты от перегрузки (180–630 А) - позволяет использовать одну модель для различных нагрузок.
• Встроенная система защиты от сверхтоков и моторный привод - исключают необходимость в дополнительных аппаратах управления.
• Жёсткая сборка внутренних механизмов повышает долговечность и отказоустойчивость при вибрациях.
• Длительная гарантия (7 лет) - подтверждает качество материалов и сборки.

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP30 не обеспечивает герметичность.
• Не рекомендован для установки вне помещений - отсутствует защита от влаги и пыли.
• Не имеет переключающих контактов - нельзя использовать как коммутирующее устройство для слаботочных цепей.
• Требует точной настройки расцепителей - некорректная установка может привести к ложному срабатыванию или отказу защиты.

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 300 кВт.
• Комбинированная защита двигателя 400 В, 450 А с частотным преобразователем.
• Центральный автомат в распределительном щите системы кондиционирования крупного торгового центра.
• Автоматическое отключение при КЗ в линии питания станков ЧПУ с возможностью дистанционного включения через моторный привод.

Практические советы

• Перед первым запуском проведите тестирование кнопкой «Тест» - она активирует механизм отключения без реальной нагрузки.
• Настройку тока перегрузки выполняйте после подключения всех потребителей - ориентируйтесь на фактический рабочий ток, а не на номинал оборудования.
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и соответствует напряжению (обычно 24 В постоянного тока).
• Не допускайте попадания сторонних предметов в открытый корпус - даже при отключенном питании токоведущие части остаются опасными.
• Проверяйте момент затяжки болтов каждые 6 месяцев - особенно в условиях вибраций.
