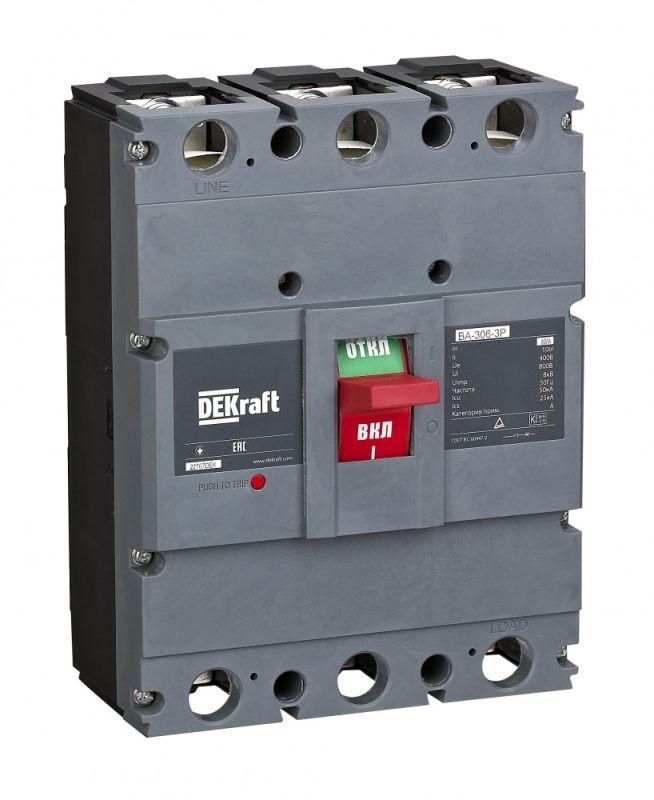

Выключатель автоматический 3п 630А 50кА ВА-306 DEKraft 22765DEK APC

Автоматический выключатель ВА-306 от DEKraft - трёхполюсный силовой автомат на 630 А с отключающей способностью 50 кА, предназначен для надёжной защиты и коммутации мощных электрических цепей в промышленных и энергетических системах. Устройство обеспечивает защиту от перегрузок и КЗ, имеет моторный привод и болтовое подключение, что делает его подходящим для постоянной эксплуатации в сложных условиях.

Назначение и область применения

Автоматический выключатель ВА-306 используется для распределения электроэнергии и защиты силовых цепей переменного тока напряжением до 400 В частотой 50 Гц. Он защищает оборудование от повреждений, вызванных длительными перегрузками и токами короткого замыкания. Применяется в распределительных щитах промышленных предприятий, энергообъектов, транспорта и крупных жилых комплексов. Подходит для питания двигателей, трансформаторов, конвейеров и другого высокомощного оборудования.

Технические характеристики

• Номинальный ток: 630 А
• Число полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 50 кА
• Тип расцепителя: электромагнитный + тепловой (термомагнитный, нерегулируемый)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Способ монтажа: встраиваемый, фиксированная установка
• Подключение: болтовое, через зажимы
• Привод: моторный, управление рычагом
• Индикация: есть указатель положения контактов и сигнал расцепления
• Крепление: болтовое к шасси или DIN-рейке (по проекту)

Совместимость и монтаж

Автоматический выключатель ВА-306 устанавливается исключительно в закрытые распределительные устройства с доступом к задней части аппарата. Монтаж требует предварительной подготовки места: необходимо обеспечить свободный доступ к болтовым контактам и соблюсти минимальные зазоры между соседними аппаратами. Благодаря болтовому подключению, требуется точная затяжка кабельных наконечников моментом, соответствующим нормам ГОСТ. Для работы с моторным приводом необходим внешний источник управления (например, кнопочная станция или система АСУ ТП). Автомат совместим с другими изделиями серии ВА-300, но не рассчитан на модульную сборку на DIN-рейке.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для . Наличие индикатора отключения и сигнала расцепления позволяет оперативно определить причину отключения без вскрытия корпуса. Конструкция исключает случайное прикосновение к токоведущим частям благодаря классу защиты IP20. Однако использование вне герметичных шкафов запрещено - риск поражения током сохраняется при открытых дверцах.

Преимущества

• Высокая отключающая способность (50 кА) - гарантирует безопасное отключение даже при серьёзных аварийных режимах
• Моторный привод позволяет удалённо управлять включением/выключением, снижает трудозатраты при обслуживании
• Надёжный термомагнитный расцепитель без регулировки - минимизирует вероятность некорректной работы
• Ярко выраженные индикаторы состояния (расцепление / положение) ускоряют диагностику отказов
• Литой корпус обеспечивает механическую прочность и долговечность в условиях вибраций и повышенной температуры

Ограничения применения

• Не сред с высокой запылённостью, влажностью или химически активной средой - степень защиты IP20 недостаточна
• Не рекомендован для частого включения-выключения (более 10–15 раз в час) - возможен износ механизмов
• Не поддерживает регулировку порогов срабатывания - нельзя адаптировать под специфическую нагрузку
• Требует профессионального монтажа: неверная затяжка болтов может привести к нагреву и выходу из строя
• Не совместим с современными системами IoT без дополнительных интерфейсных модулей

Примеры использования

• Главный входной автомат в распределительном пункте завода
• Защита главного двигателя насосной станции
• Щитовая защита трансформаторной подстанции 0,4 кВ
• Коммуникационный шкаф на железнодорожной станции
• Централизованное питание системы вентиляции большого торгового центра

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 630 А требуется медный провод не менее 2×185 мм2
• Обязательно используйте наконечники типа “штырь” с гильзами, плотно обжатыми прессом - просто вставленные провода опасны!
• Проверяйте работу моторного привода перед первым включением - тестовый импульс должен полностью переместить рычаг
• При использовании нескольких автоматов рядом - учтите теплоотвод: между ВА-306 должны быть зазоры не менее 20 мм
• Регулярно осматривайте болтовые соединения каждые 6–12 месяцев - окисление и ослабление увеличивают сопротивление и риск перегрева
• Не заменяйте этот автомат на более маломощный - он проектировался именно для 630 А, другие модели не смогут справиться с токами КЗ
