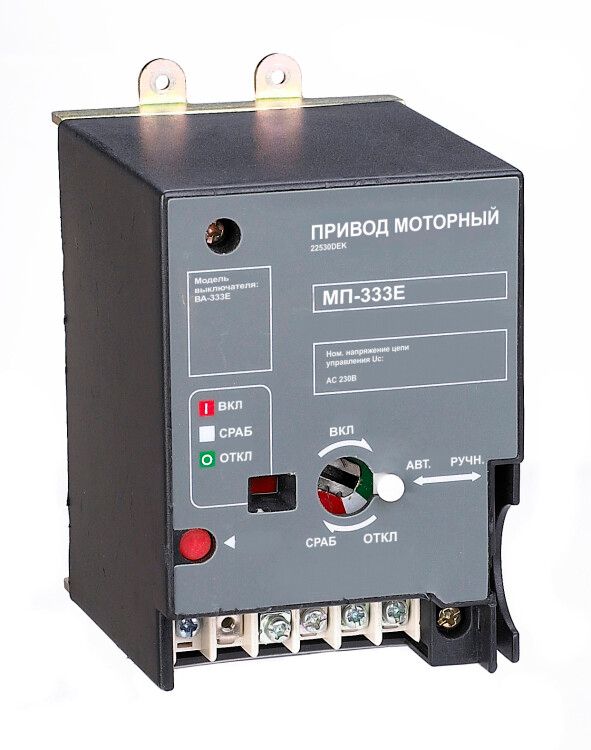

Привод моторный AC 230В ВА-333E | 22530DEK DEKraft APC

Привод моторный AC 230В ВА-333E - устройство для дистанционного управления автоматическими выключателями серии ВА-333Е от бренда DEKraft. Привод работает от сети 230 В переменного тока и устанавливается на лицевую панель выключателя, обеспечивая безопасное и точное переключение без необходимости физического доступа.

Назначение и область применения

Привод моторный AC 230В ВА-333E предназначен для удалённого включения и отключения автоматических выключателей серии ВА-333Е. Он используется там, где требуется управление питанием издалека - например, в распределительных щитах, на производственных линиях, в системах автоматизации зданий или в местах с ограниченным доступом.

Технические характеристики

• Напряжение питания: 220–230 В переменного тока (AC)
• Тип привода: моторный
• Напряжение срабатывания: 80–100 % от номинального (230 В)
• Установка: лицевая, на корпус выключателя
• Совместимость: исключительно с автоматическими выключателями серии ВА-333Е

Совместимость и монтаж

Привод моторный AC 230В ВА-333E совместим только с выключателями серии ВА-333Е. Установка выполняется на лицевой панели аппарата - привод крепится механически и соединяется с рычагом рукоятки выключателя. Для правильной работы необходимо точно совместить ось привода с осью рукоятки. Подключение к сети 230 В осуществляется через клеммы на корпусе привода. Никаких дополнительных контроллеров или преобразователей не требует.

Безопасность и стандарты

Привод соответствует требованиям безопасности для оборудования, работающего в сетях до 250 В переменного тока. Не имеет сертификации IP - не предназначен для установки во влажных, пыльных или открытых помещениях. Эксплуатация допускается только внутри закрытых распределительных щитов.

Преимущества

• Простая механическая связь с рукояткой выключателя - надёжная передача усилия без проскальзывания
• Работает от стандартной бытовой/промышленной сети 230 В - не нуждается в дополнительном источнике питания
• Не требует сложной настройки после установки
• Интегрируется прямо в существующую аппаратуру серии ВА-333Е без модификаций

Ограничения применения

• Не поддерживает частичное или плавное регулирование - только полное включение/выключение
• Совместим только с выключателями ВА-333Е; не работает с другими типами автоматов (например, ВА47, АЕ20, S7 и т.п.)
• Не защищён от пыли и влаги - запрещена установка вне герметичных шкафов
• Не рассчитан на частые циклы включения (более 10 раз в час) - возможен перегрев двигателя
• Не имеет обратной связи - нельзя определить текущее состояние выключателя (вкл/откл) без внешнего датчика

Примеры использования

• Автоматизация технологических линий - дистанционное отключение станков при аварии
• Управление освещением в труднодоступных помещениях (технические этажи, подвалы)
• Системы энергоэффективности - отключение нагрузок по расписанию через PLC
• Объекты с высокими требованиями к безопасности - операторы работают вне зоны опасного напряжения

Практические советы

• Перед установкой проверьте, что рукоятка выключателя ВА-333Е свободно перемещается - заедание приведёт к отказу привода
• При монтаже используйте только оригинальные крепления - сторонние элементы могут повредить механизм
• Подключайте провода к клеммам привода с соблюдением полярности - хотя он работает от переменного тока, некорректное подсоединение может вызвать помехи
• Не устанавливайте привод рядом с источниками сильных электромагнитных полей - это может влиять на работу внутренней электроники
• Проверяйте исправность привода перед первым включением: подайте питание и убедитесь, что рукоятка выключателя полностью переходит в крайние положения
