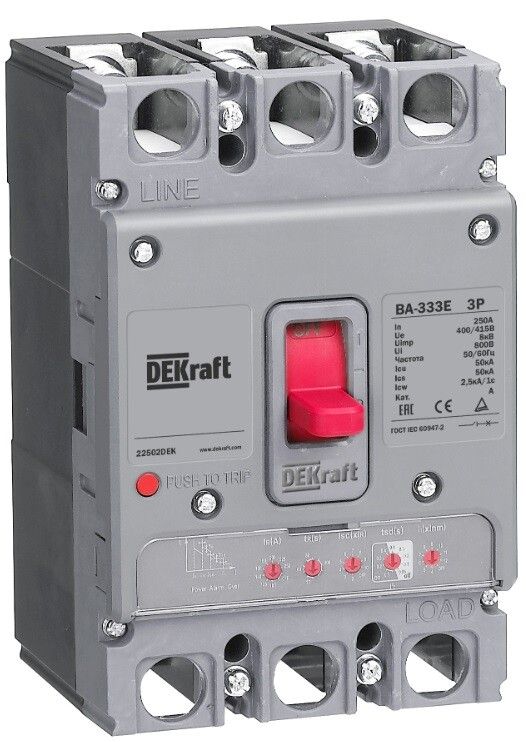

Выключатель автоматический силовой трехполюсный с электронным расцепителем 250А 50кА ВА-333E - 22502DEK APC

Силовой автоматический выключатель с электронным расцепителем 3 полюсный 250А 50кА ВА-333E от DEKraft предназначен для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Модель ВА-333E используется в промышленных распределительных щитах с постоянным током нагрузки до 250 А и обеспечивает надежную работу даже при высоких токах КЗ - до 50 кА.

Назначение и область применения

Силовой автоматический выключатель с электронным расцепителем 3 полюсный 250А 50кА ВА-333E применяется для коммутации и защиты силовых цепей переменного тока на напряжение до 400 В. Подходит для установки в промышленных щитах, на входе в оборудование, на участках с высокой вероятностью коротких замыканий - например, на станках, конвейерах, насосных станциях, системах вентиляции и других объектах с мощными электродвигателями.

Технические характеристики

• Тип устройства: автоматический выключатель в литом корпусе
• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 400 В (до 415 В)
• Импульсное напряжение изоляции (Uimp): 8 кВ
• Тип расцепителя: электронный - позволяет задавать точные пороги срабатывания по току и времени
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Способ монтажа: на монтажную плату (фиксация болтами через отверстия в основании)
• Подключение: болтовое - клеммы для проводов сечением до 95 мм2
• Привод: ручной рычаговый - управление вручную, есть возможность установки моторного привода
• Индикация: наличие указателя расцепления и индикатора отключения - наглядно показывает причину отключения
• Функции: встроенный расцепитель минимального напряжения - отключает при проседании сети ниже установленного уровня
• Категория применения: B - подходит для защиты оборудования с медленно нарастающими токами (например, двигатели)

Совместимость и монтаж

Силовой автоматический выключатель с электронным расцепителем 3 полюсный 250А 50кА ВА-333E монтируется на специализированную монтажную плиту с фиксацией четырьмя болтами. Для правильной установки необходимо соблюдать шаг крепления - он соответствует стандартному формату для устройств серии ВА-330Е. Болтовые клеммы рассчитаны на провода сечением до 95 мм2. Устройство совместимо с другими аппаратами серии ВА-330Е, что позволяет использовать одинаковые шины и кабельные каналы. Моторный привод можно установить дополнительно - он подключается к боковому фланцу.

Безопасность и стандарты

Выключатель выполнен в соответствии с требованиями IEC 60947-2 и ГОСТ Р 50030.2. Обладает классом изоляции, обеспечивающим импульсное напряжение 8 кВ, что гарантирует безопасность при скачках напряжения. Электронный расцепитель имеет самодиагностику и предупреждает о нештатных ситуациях. Наличие межфазных перегородок в комплекте снижает риск пробоя между фазами при аварийном режиме.

Преимущества

• Электронный расцепитель даёт гибкую настройку токовых и временных характеристик - можно адаптировать под тип нагрузки
• Широкий диапазон рабочих температур - работает в условиях повышенной жары и холода
• Чёткая индикация причины отключения - ускоряет диагностику и восстановление
• Возможность установки трёх дополнительных модулей - например, сигнализации, блокировки, дистанционного управления
• Эффективное гашение дуги - повышает срок службы контактов и безопасность обслуживания

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 исключает использование в сырых, пыльных или открытых помещениях
• Требуется стационарная установка на монтажную плату - нельзя использовать как переносной или встраиваемый в панель выключатель без подготовки
• Не рекомендован для частых операций включения/выключения - не является аппаратом для частой коммутации, только для защиты
• Электронный расцепитель требует стабильного питания - при полном отключении напряжения в сети функция индикации и настройки теряется

Примеры использования

• Защита главного ввода в цех с несколькими асинхронными двигателями суммарной мощностью до 100 кВт
• Щит распределения электроэнергии на пищевом производстве с высокой стартовой нагрузкой
• Линия питания системы кондиционирования с частотным преобразователем
• Распределительный пункт на объекте с высокой плотностью оборудования - где важна быстрая диагностика отказов

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и зажимов - максимальное сечение 95 мм2, меньшие значения требуют переходных наконечников
• Настройте уставки расцепителя согласно реальной нагрузке - не используйте заводские значения по умолчанию без анализа
• Обязательно используйте межфазные перегородки - они снижают риск возгорания при дуговом замыкании
• При использовании моторного привода убедитесь, что источник питания для него подключен параллельно с питанием самого автомата
• Для сервисного обслуживания отключите питание и закрепите рычаг в положении “OFF” - индикатор отключения не заменяет физическое отключение
