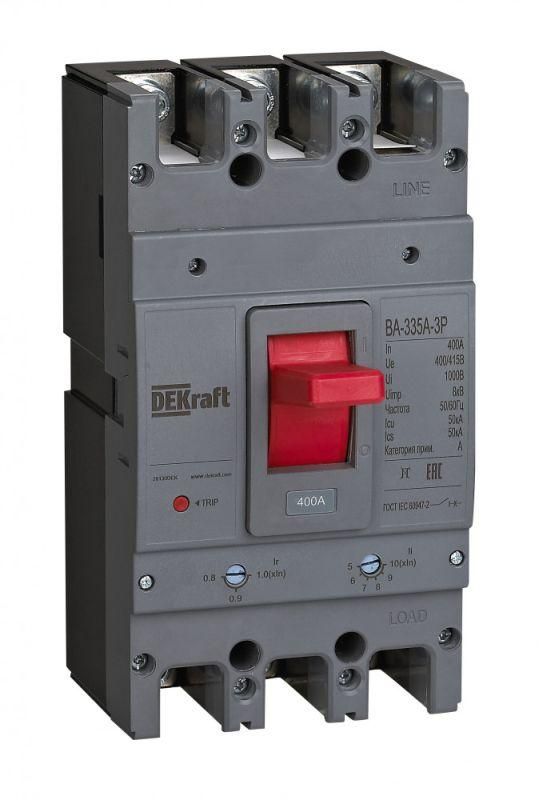

Выключатель автоматический 3п 250А 50кА ВА-335А DEKraft 28128DEK APC

Автоматический выключатель силовой 3-полюсный 250А 50кА ВА-335А — устройство для защиты электрических цепей от перегрузок и коротких замыканий. Произведён в серии DEKRAFT, предназначен для установки в распределительных устройствах промышленных и коммунальных объектов.

Назначение и область применения

Автоматический выключатель силовой 3-полюсный 250А 50кА ВА-335А используется для защиты и коммутации трёхфазных электрических сетей с рабочим напряжением до 415 В и частотой 50 Гц. Он обеспечивает надёжную работу в системах распределения электроэнергии, где требуется высокая отключающая способность. Устанавливается в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), а также в качестве вводного, секционного или распределительного аппарата. Подходит для промышленных предприятий, энергообъектов, транспортной инфраструктуры и крупных жилых комплексов.

Технические характеристики

• Тип изделия: автоматический выключатель в литом корпусе
• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 50 кА — способен безопасно отключить ток короткого замыкания до 50 тысяч ампер
• Номинальное напряжение: 415 В
• Тип расцепителя: термомагнитный — сочетает тепловую защиту от длительных перегрузок и магнитную защиту от КЗ
• Тип дополнительного расцепителя: независимый расцепитель минимального напряжения — позволяет удалённо отключить аппарат при снижении напряжения ниже заданного уровня
• Конструкция: стационарная — не предназначена для выдвижения, фиксируется в шкафу
• Способ монтажа: монтажная плата — крепится на металлическую платформу через отверстия
• Тип подключения: болтовое соединение — провода закрепляются гайками на клеммах
• Степень защиты IP20 — защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого шкафа
• Вид привода: ручной — управление осуществляется рычагом
• Тип элемента управления: рычажковый — удобный для быстрого включения/выключения
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Автоматический выключатель силовой 3-полюсный 250А 50кА ВА-335А монтируется на монтажную плиту с предварительно просверленными отверстиями. Для правильной установки необходимо соблюдать шаг крепления, соответствующий габаритам корпуса. Болтовое подключение требует использования медных кабелей сечением, рассчитанным на 250 А. Напряжение питания сети не должно превышать 415 В. Устройство совместимо с другими аппаратами серии ВА-330А, что позволяет использовать единые комплектующие и схемы сборки. Не рекомендуется применять в условиях повышенной запылённости или влажности вне закрытого шкафа из-за степени защиты IP20.

Безопасность и стандарты

Автоматический выключатель силовой 3-полюсный 250А 50кА ВА-335А соответствует требованиям международных норм для аппаратов в литом корпусе. Серия ВА-330А прошла испытания на механическую прочность, термическую стойкость и отключающую способность. Наличие независимого расцепителя минимального напряжения повышает безопасность при аварийном падении напряжения. Все материалы корпуса устойчивы к горению и соответствуют классу самозатухания V-0 по UL94.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает защиту даже в зонах с большими токами КЗ — типично для промышленных подстанций
• Термомагнитный расцепитель с регулировкой позволяет точно настроить порог срабатывания под конкретную нагрузку
• Независимый расцепитель мин. напряжения даёт возможность дистанционного отключения при сбоях в питании
• Литой корпус обеспечивает долговечность, ударопрочность и стабильность параметров при температурных колебаниях
• Длительная гарантия (5 лет) свидетельствует о высоком качестве изготовления

Ограничения применения

• Не применяется в открытых помещениях или на улице — степень защиты IP20 не защищает от воды и пыли
• Не подходит для мобильных или выдвижных систем — конструкция стационарная, не имеет механизма выкатывания
• Требует наличия свободного места вокруг для теплоотвода — нельзя устанавливать плотно друг к другу без вентиляции
• Подключение только болтовое — невозможно использование кабельных наконечников типа “быстроразъёмных”
• Не предназначен для частого оперативного включения/отключения — оптимально для редких коммутаций и постоянной защиты

Примеры использования

• Главный ввод в промышленном цехе с мощным оборудованием (сварочные станки, насосы, конвейеры)
• Секционный автомат в ГРЩ многоквартирного дома с несколькими вводами
• Защита распределительного щита на транспортной развязке (электроснабжение освещения, сигнализации, лифтов)
• Энергопринимающий пункт на заводе с высоким уровнем короткозамыкательных токов

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля номинальному току 250 А — используйте медные жилы не менее 95–120 мм²
• Обеспечьте доступ к рычагу управления для экстренного отключения — не закрывайте его дверцами шкафа
• При использовании независимого расцепителя подключите источник управления напряжением 220 В или 380 В переменного тока согласно схеме в паспорте
• Избегайте установки рядом с источниками тепла — перегрев снижает точность работы терморасцепителя
• Проверяйте затяжку болтов после первых 10–20 часов работы — возможна усадка контактов
• Для обслуживания отключите все цепи и убедитесь в отсутствии напряжения — устройство работает под напряжением даже при выключенном положении рычага, если входящие кабели под напряжением
