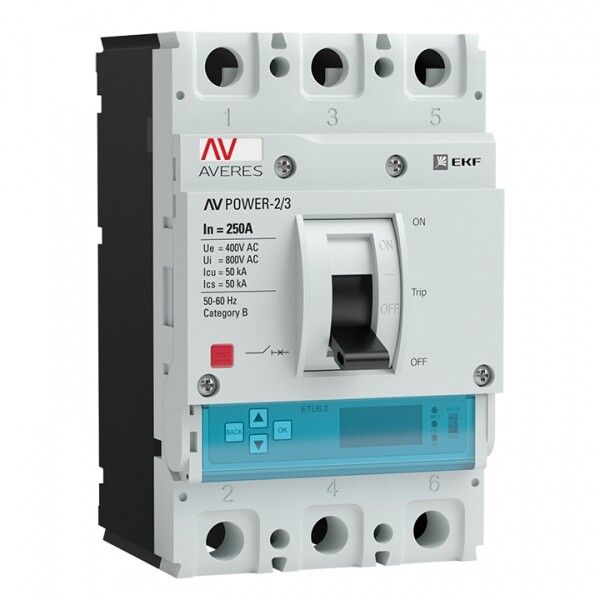

Автоматический выключатель AV POWER-2/3 250А 50кА ETU6.2 от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Модель с электронным расцепителем ETU6.2, болтовым подключением и моторным приводом обеспечивает точную настройку и надёжную работу в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель AV POWER-2/3 250А 50кА ETU6.2 используется для коммутации и защиты трёхфазных сетей с напряжением до 690 В. Подходит для защиты распределительных щитов, силовых цепей и электродвигателей в промышленных объектах - на заводах, в цехах, на конвейерах и насосных станциях. Применяется там, где требуется высокая отключающая способность и гибкая настройка защитных параметров.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Отключающая способность: 50 кА - способен безопасно отключить сверхтоки до 50 тысяч ампер
• Номинальное напряжение: 400–690 В AC - работает в широком диапазоне промышленных сетей
• Тип расцепителя: Электронный ETU6.2 - позволяет точно задавать пороги защиты по времени и току
• Диапазон настройки защиты от перегрузки: 100–250 А - можно настроить чувствительность под конкретную нагрузку
• Диапазон регулировки защиты от КЗ: 500–3500 А - адаптация под тип оборудования и кабели
• Максимальное сечение кабеля: 95 мм2 - совместим с крупными медными жилами
• Подключение: Болтовое - надёжное механическое соединение без зажимов
• Степень защиты: IP30 - защита от доступа инструментов и частиц больше 2,5 мм; не герметична
• Способ монтажа: На монтажную плату - устанавливается на DIN-рейку или специальную раму
• Климатическое исполнение: УХЛ3.1 - рассчитан на работу при температуре от −25C до +40C и влажности до 80%
• Гарантия: 120 месяцев - 10 лет гарантии от производителя
• Стандарт: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Автоматический выключатель AV POWER-2/3 250А 50кА ETU6.2 устанавливается на монтажную плату или DIN-рейку. Для подключения используются болты - важно соблюдать момент затяжки, указанный в руководстве. Моторный привод позволяет удалённо управлять выключателем через внешний контроллер. Расцепитель ETU6.2 унифицирован - его можно заменить другим из серии AV-POWER без изменения корпуса. Убедитесь, что ширина места под установку соответствует габаритам устройства. Индикатор отключения и указатель расцепления позволяют быстро определить причину аварийного отключения.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.2-2010 и соответствует МЭК 60947-2. Это гарантирует соответствие требованиям безопасности при работе в промышленных системах. Наличие индикации положения контактов и сигнализации расцепления снижает риск ошибочного включения после аварии. Однако степень защиты IP30 исключает использование в сырых, запылённых или открытых помещениях - для таких условий требуются модели с более высокой степенью защиты.

Преимущества

• Электронный расцепитель ETU6.2 даёт точную настройку защитных характеристик - важнее обычных тепловых расцепителей
• Моторный привод позволяет интегрировать выключатель в системы автоматизации и дистанционного управления
• Универсальный форм-фактор расцепителя - можно менять тип защиты без замены всего аппарата
• Высокая отключающая способность (50 кА) - подходит для мощных промышленных сетей с большими токами КЗ
• Долгий срок службы и 10-летняя гарантия - снижают затраты на обслуживание

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP30 не обеспечивает герметичность
• Не подходит для частых включений - предназначен для нечастых операций, не для частого коммутирования
• Требует профессиональной настройки расцепителя - неквалифицированная настройка может привести к ложным срабатываниям или отказу защиты
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Не применяется в сетях постоянного тока - только переменный ток (AC)

Примеры использования

• Защита главного входного автомата в распределительном щите цеха
• Коммутационно-защитный аппарат для двигателя насосной станции 160 кВт
• Щитовая защита конвейерной линии с несколькими электромоторами
• Фидеры питания трансформаторных подстанций в промзоне

Практические советы

• Выбирая AV POWER-2/3 250А 50кА ETU6.2, проверьте, чтобы номинальный ток нагрузки был ниже 250 А - лучше иметь запас 10–20%
• Настройте расцепитель ETU6.2 согласно характеристикам защищаемого оборудования - используйте таблицы из руководства
• При использовании моторного привода убедитесь, что источник управления питается от стабильного напряжения
• Не допускайте перегрева вокруг корпуса - обеспечьте свободное воздушное пространство для теплоотвода
• Для обслуживания отключайте питание и используйте средства индивидуальной защиты - даже при отключенном положении возможна опасность остаточных зарядов
• При замене расцепителя всегда используйте оригинальные комплектующие серии AV-POWER - несовместимые элементы нарушают функциональность и безопасность
