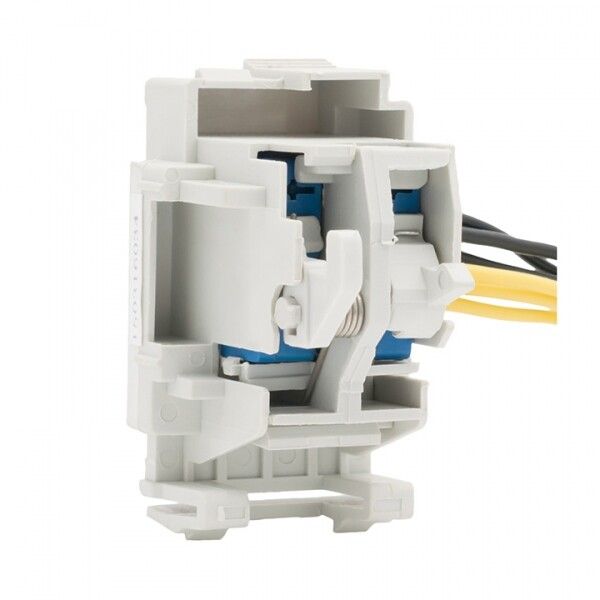

Контакт дополнительный и аварийный AX+AL справа AV POWER-2 AVERES EKF mccb-2R-AX+AL-av

Контакт дополнительный и аварийный AX+AL справа AV POWER-2 EKF Averes - это встраиваемое устройство для расширения функционала автоматических выключателей серии AV POWER. Он позволяет передавать сигналы о состоянии аппарата (включен/выключен, авария) в системы управления, контроля и сигнализации, обеспечивая надёжную интеграцию в промышленные цепи.

Назначение и область применения

Этот контакт предназначен для установки на автоматические выключатели серии AV POWER EKF. Он используется для передачи информации о положении контактов выключателя - в частности, когда он замкнут (НО) или разомкнут (НЗ). Применяется в системах автоматизации, где требуется удалённый контроль состояния оборудования: станки, конвейеры, системы освещения, щитовые устройства. Также подходит для подключения к реле времени, PLC, световой и звуковой сигнализации.

Технические характеристики

• Номинальный ток: 3 А при переменном токе 230 В (AC-15)
• Количество контактов: 4 - 2 нормально открытых (НО) и 2 нормально закрытых (НЗ)
• Тип подключения: круглые проводники или медные полосы
• Монтаж: встроенный, интегрированный - устанавливается внутрь корпуса выключателя
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с колебаниями температур и повышенной влажностью
• Тип изделия: контакт дополнительный и аварийный

Совместимость и монтаж

Контакт дополнительный и аварийный AX+AL справа AV POWER-2 EKF Averes совместим только с выключателями серии AV POWER EKF. Монтируется внутри корпуса автомата - не требует внешних креплений. Подключение осуществляется через боковые гнёзда на корпусе выключателя. Провода должны иметь диаметр, соответствующий требованиям к круглому проводнику (не указано точно - рекомендуется проверить по руководству к выключателю). Кабельные соединения выполняются после установки контакта в выключатель, до окончательной сборки щита.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для промышленного применения. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не предназначено для работы во влажных, запылённых или наружных условиях. Климатическое исполнение УХЛ3 гарантирует работоспособность при температурах от −25C до +40C и относительной влажности до 90% при 25C.

Преимущества

• Чёткая раздельная схема: два НО и два НЗ позволяют одновременно использовать несколько типов сигналов (например, “вкл” и “откл”) без дополнительных устройств
• Интегрированный монтаж снижает количество внешних элементов и уменьшает риск ошибок при подключении
• Поддерживает работу в составе интеллектуальных систем - сигналы с контакта можно передавать на PLC, HMI или SCADA-системы
• Совместим с другими дополнительными модулями серии AV POWER (расцепители, приводы), что упрощает комплексную настройку защиты

Ограничения применения

• Не применяется вне серии AV POWER - несовместим с выключателями других брендов или серий
• IP20 не допускает использование в сырых, пыльных или наружных условиях - требует установки в закрытом щите
• Работает только при номинальном токе ≤3 А; превышение нагрузки вызывает оплавление контактов
• Не имеет собственного питания - работает только в качестве механического переключателя, реагирующего на движение основных контактов выключателя

Примеры использования

• На конвейере: сигнал НО - “машина в работе”, сигнал НЗ - “машина остановлена” - передаются на пульт оператора
• В системе освещения: аварийный контакт срабатывает при отключении автомата из-за перегрузки - активирует звуковое предупреждение
• В щите управления: оба НО используются для параллельного ввода в две разные цепи сигнализации - резервирование сигнала

Практические советы

• Перед установкой убедитесь, что выключатель AV POWER отключён и обесточен - даже при открытом корпусе есть опасность поражения током
• Проверьте посадочные места на корпусе выключателя - контакт AX+AL справа AV POWER-2 EKF Averes фиксируется только в правой части, не меняйте сторону
• При использовании многожильных проводов используйте наконечники - они обеспечивают более надёжный контакт в гнёздах
• Не забудьте проложить провода через специальное отверстие на боковой стенке выключателя - это сохраняет степень защиты IP20
• Артикул mccb-2r-ax+al-av - используйте его при заказе запчастей, чтобы избежать путаницы с аналогичными моделями слева или с другим числом контактов
