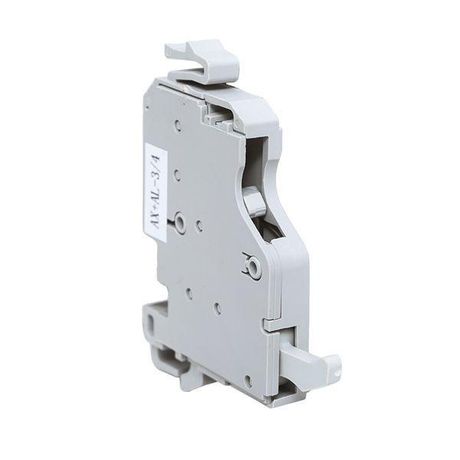

Контакт дополнительный и аварийный AX+AL AV POWER-3/4 AVERES EKF mccb-34-AX+AL-av

Контакт дополнительный и аварийный AX+AL AV POWER-3/4 EKF Averes предназначен для работы в составе автоматических выключателей серии Averes, обеспечивая удалённую сигнализацию состояния аппарата и подключение внешних цепей контроля. Этот элемент позволяет интегрировать выключатель в системы автоматизации, не требуя изменения основной схемы.

Назначение и область применения

Контакт дополнительный и аварийный AX+AL AV POWER-3/4 EKF Averes используется как вспомогательное устройство для передачи сигналов о положении главных контактов автоматического выключателя: включено / отключено, сработало защитное устройство. Подходит для подключения к реле времени, PLC, световой сигнализации, пультам управления. Применяется в промышленных щитах, на станках, конвейерах, системах энергообеспечения, где требуется контроль состояния оборудования без доступа к основным силовым цепям.

Технические характеристики

• Тип: вспомогательный контакт (не силовой)
• Номинальный рабочий ток: 3 А - допустимая нагрузка для слаботочных цепей управления и сигнализации
• Количество контактов: 4 (2 нормально замкнутых - НЗ, 2 нормально разомкнутых - НР)
• Подключение: круглые провода или медные полосы - совместим с типичными кабелями до 1,5 мм2
• Степень защиты: IP20 - защищает от прикосновений пальцами и твёрдыми предметами >12 мм, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, умеренный климат с повышенной влажностью
• Цвет: серый - соответствует цветовой гамме аппаратов серии Averes
• Соответствие стандарту: ГОСТ Р50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

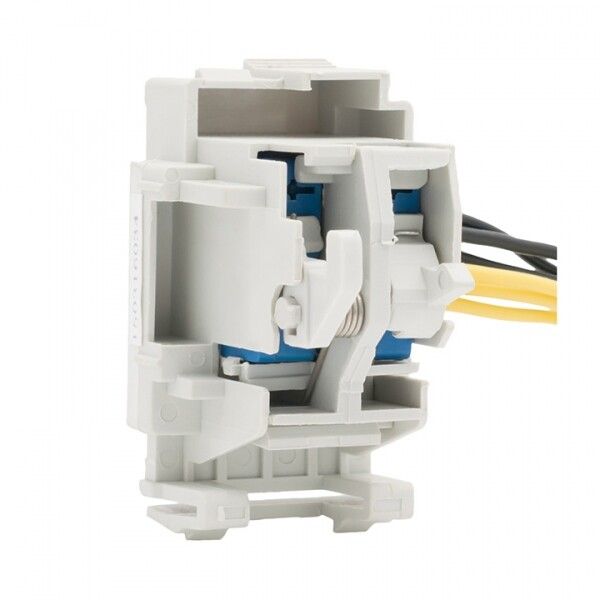

Контакт AX+AL AV POWER-3/4 EKF Averes монтируется исключительно на выключатели серии Averes с возможностью установки сверху. Монтаж осуществляется сбоку корпуса выключателя - контакты выходят через специальные гнёзда, что позволяет легко подключить провода без вскрытия устройства. Интегрированная конструкция не требует дополнительных креплений. Совместим только с выключателями Averes, оснащёнными соответствующими посадочными местами. Не подлежит самостоятельному монтажу вне рамки выключателя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р50030.2-99 (эквивалент МЭК 60947-2-98), регламентирующим безопасность вспомогательных контактов в низковольтном оборудовании. Сертифицирован для использования в промышленных условиях. IP20 не обеспечивает защиту от воды - запрещается использование во влажных помещениях без дополнительной герметизации или в корпусах с классом защиты выше IP54.

Преимущества

• Чёткая механическая связь с главными контактами выключателя - сигнал точно отражает реальное состояние аппарата
• Наличие двух НЗ и двух НР контактов - даёт гибкость в проектировании схем управления и сигнализации
• Интегрированная конструкция снижает риск ошибок при сборке и уменьшает количество соединений
• Серый цвет и унифицированный форм-фактор обеспечивают эстетическую и функциональную совместимость с другими элементами серии Averes

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 3 А, нельзя использовать для питания нагрузок выше 300 Вт
• IP20 - не подходит для открытой установки, на улице, в сырых цехах, без корпуса или панели с более высокой степенью защиты
• Совместим только с выключателями Averes; не подходит для других брендов или старых моделей EKF
• Не имеет собственного механизма отключения - зависит от работы основного автомата

Примеры использования

• Сигнализация “Автомат отключен” на пульте управления станком через лампу или HMI
• Передача сигнала “Аварийное отключение” в систему SCADA при срабатывании теплового расцепителя
• Блокировка другого оборудования, пока выключатель находится в положении “выкл.”
• Фиксация состояния в логическом контроллере для анализа отказов

Практические советы

• При подборе проверьте, чтобы ваш выключатель Averes имел место для установки AX+AL - не все модели поддерживают этот контакт
• Используйте провода сечением до 1,5 мм2 - большие сечения могут не войти в зажимы
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть контакта
• Для работы в среде с пылью или вибрацией рекомендуется помещать весь выключатель с контактом в закрытый щит с IP54+
• AX+AL AV POWER-3/4 EKF Averes - единственный вариант для этой серии; аналоги от других производителей не подходят физически и электрически
