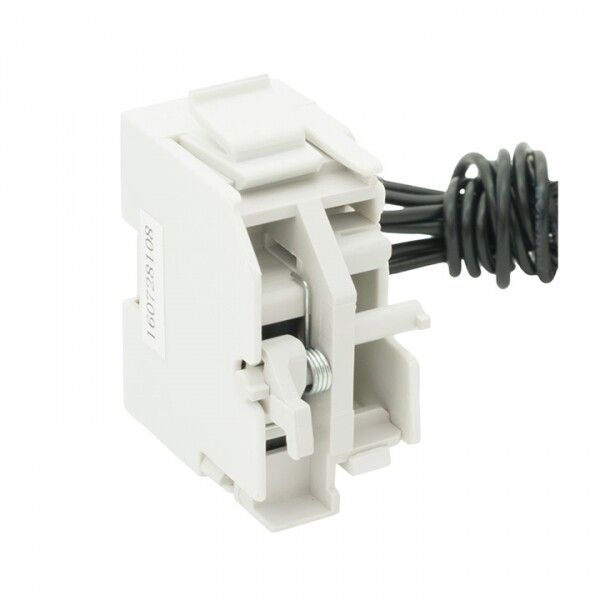

Контакт дополнительный AX для ETU AV POWER-1 AVERES EKF mccb-1-AX-ETU-av

Дополнительный контакт AX для ETU AV POWER-1 EKF Averes - это компонент для расширения функционала автоматических выключателей серии Averes, позволяющий передавать сигналы о состоянии аппарата в системы управления. Устройство устанавливается сбоку на выключатель и используется в промышленных цепях с малыми токами.

Назначение и область применения

Дополнительный контакт AX для ETU AV POWER-1 EKF Averes предназначен для передачи информации о положении главных контактов выключателя - замкнуты они или разомкнуты. Это необходимо для контроля работы оборудования в системах автоматизации, сигнализации или логического управления. Подходит для установки на выключатели серии Averes с электронными расцепителями ETU2.2 и ETU6.2. Применяется в системах управления станками, конвейерами, насосными станциями и другим оборудованием, где требуется удалённый контроль состояния автомата.

Технические характеристики

• Тип изделия: дополнительный контакт
• Номинальный рабочий ток: 3 А - позволяет коммутировать слаботочные цепи управления, например, реле, индикаторы, входы PLC
• Количество контактов: 2 - один нормально открытый (NO) и один нормально закрытый (NC)
• Количество переключающих контактов: 4 - обеспечивает два пары контактов (NO+NC) для гибкого подключения
• Тип подключения: круглый проводник или медная полоса - совместим с проводами до 1,5 мм2 и шинами
• Степень защиты: IP20 - защищает от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри щита
• Способ монтажа: монтаж сбоку - фиксируется на боковой поверхности выключателя через специальное гнездо
• Исполнение: наружный/встроенный - может использоваться как внешний элемент, но требует наличия соответствующего разъёма на выключателе
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 98% при 25C

Совместимость и монтаж

Дополнительный контакт AX для ETU AV POWER-1 EKF Averes совместим только с выключателями серии Averes, оснащёнными боковым разъёмом для подключения дополнительных устройств. Монтаж выполняется после установки основного выключателя: контакт вставляется в специальное гнездо на боковой стенке корпуса и фиксируется механически. Провода подключаются к клеммам контакта - допускается использование однопроволочных или многожильных проводников сечением до 1,5 мм2. Для надёжного соединения рекомендуется использовать наконечники. Нельзя устанавливать контакт на модели, не поддерживающие боковое подключение.

Безопасность и стандарты

Дополнительный контакт AX для ETU AV POWER-1 EKF Averes соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Климатическое исполнение УХЛ3 гарантирует работоспособность в условиях типичных для средней полосы России и стран СНГ.

Преимущества

• Простой и быстрый монтаж - не требует демонтажа выключателя, устанавливается на уже смонтированный аппарат
• Чёткая изоляция контактов - IP20 предотвращает случайное прикосновение к токоведущим частям внутри щита
• Поддержка двух типов контактов - NO и NC обеспечивают гибкую логику управления
• Работает в составе интеллектуальной системы - сигналы с контакта можно интегрировать в SCADA, HMI или PLC

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 3 А исключает управление двигателями или нагревателями напрямую
• Не работает во влажных или запылённых помещениях - степень защиты IP20 требует герметичного щита
• Совместима только с определёнными моделями выключателей Averes - не подходит для других серий или брендов
• Не имеет собственного питания - является пассивным элементом, реагирующим только на механическое перемещение главных контактов

Примеры использования

• Сигнализация срабатывания автомата на пульте управления цеха
• Запуск резервного генератора при отключении основного питания
• Остановка конвейера при срабатывании теплового расцепления
• Передача статуса “выключен” в систему учёта энергопотребления

Практические советы

• Перед установкой проверьте наличие бокового разъёма на вашем выключателе - он должен иметь форму, совпадающую с формой контакта AX
• При подключении используйте цветную маркировку проводов: красный - NO, чёрный - NC, чтобы избежать путаницы при диагностике
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть контакта
• Если нужна защита от влаги, выбирайте выключатель с IP65 и устанавливайте контакт только в герметичном щите
• Для диагностики состояния контакта используйте тестер - проверьте целостность цепи при ручном переводе рычага выключателя
