Автоматический выключатель AV POWER-1/3 160А 100kA ETU6.0 AVERES | mccb-13-160H-6.0-av EKF

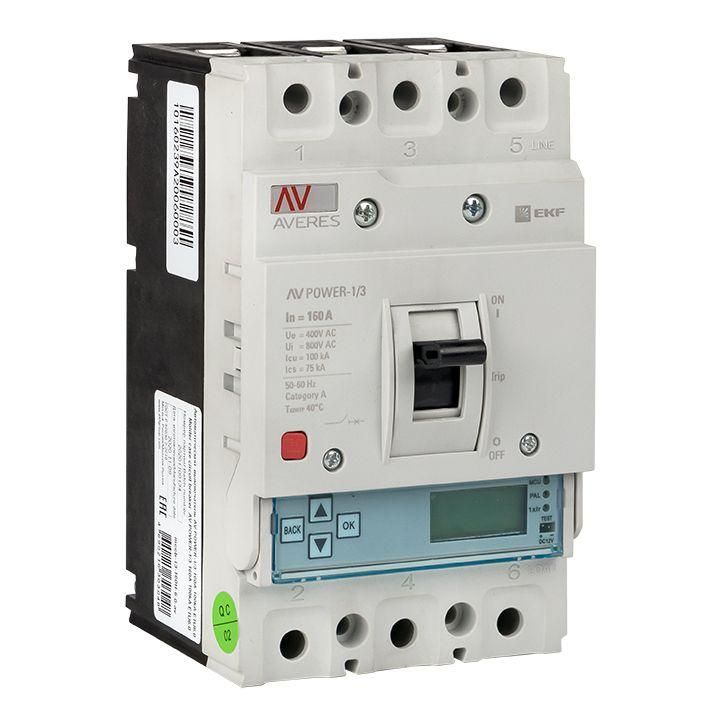

Автоматический выключатель 160А 100кА AV POWER-1/3 ETU6.0 EKF - это трёхполюсное коммутационное устройство с электронным расцепителем ETU6.0, предназначенное для защиты мощных электрических цепей от перегрузок и коротких замыканий. Подходит для промышленного оборудования, распределительных щитов и систем с высокими требованиями к надёжности. Бренд EKF, артикул mccb-13-160h-6.0-av.

Назначение и область применения

Автоматический выключатель 160А 100кА AV POWER-1/3 ETU6.0 EKF защищает силовые цепи переменного тока с напряжением до 690 В. Применяется в промышленных объектах: на станках, конвейерах, насосных станциях, в распределительных щитах средней и большой мощности. Особенно эффективен там, где требуется точная настройка порогов срабатывания и высокая отключающая способность при аварийных режимах.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальная отключающая способность: 100 кА - способен безопасно отключить сверхтоки при серьёзных КЗ
• Номинальное напряжение: 400–690 В - работает в сетях с повышененным напряжением, включая промышленные 400 В и 690 В
• Тип расцепителя: электронный ETU6.0 (термомагнитный по классификации, но с микропроцессорной логикой)
• Диапазон настройки защиты от перегрузки: 64–160 А - можно точно задать порог срабатывания под нагрузку конкретного оборудования
• Диапазон регулировки защиты от КЗ: 320–2240 А - гибкая настройка чувствительности к короткому замыканию
• Степень защиты IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки в закрытые шкафы
• Моторный привод: да - возможность удалённого включения/отключения через внешний привод
• Способ монтажа: на монтажную плату - фиксируется болтами на жестком основании, не является DIN-рейкой
• Подключение: болтовое - провода зажимаются в клеммах с помощью гаек, обеспечивает прочное соединение
• Указатель расцепления: есть - визуально показывает причину отключения (перегрузка или КЗ)
• Привод: ручной рычажковый - управление вручную, удобно для проверки и обслуживания
• Вспомогательные контакты: 0 - не имеет сигналов о состоянии, для сигнализации потребуется внешнее оборудование

Совместимость и монтаж

Автоматический выключатель 160А 100кА AV POWER-1/3 ETU6.0 EKF совместим с другими устройствами серии Averes благодаря унифицированному формату расцепителя. Монтаж выполняется на специализированную монтажную плату - не устанавливается на DIN-рейку. Для подключения используйте медные провода сечением, соответствующим 160 А (обычно 50–70 мм2). Обязательно соблюдайте момент затяжки болтов: переусиливать нельзя, чтобы не повредить клеммы. Моторный привод подключается отдельно - он не встроен, но совместим с типовыми приводами EKF.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2. Электронный расцепитель ETU6.0 обеспечивает избирательную защиту, снижая риск ложных срабатываний. Наличие указателя расцепления помогает оперативно определить причину отказа. Однако IP30 не допускает использование вне закрытых шкафов - применение в сырых или пыльных условиях без защиты запрещено.

Преимущества

• Высокая отключающая способность (100 кА) - подходит для крупных промышленных объектов с большими токами КЗ
• Гибкая настройка параметров защиты - можно адаптировать под любую нагрузку, от 64 А до 160 А
• Поддержка моторного привода - позволяет реализовать дистанционное управление
• Универсальный формат расцепителя - легко заменить на другой тип (например, с защитой от утечки) без изменения корпуса
• Чёткий визуальный индикатор состояния - ускоряет диагностику после срабатывания

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует специальной монтажной платы
• IP30 - нельзя использовать в открытых помещениях, на улице или в местах с высокой запылённостью без дополнительной защиты
• Отсутствие вспомогательных контактов - невозможно подключить сигнализацию или интерфейсы без внешних решений
• Требует профессиональной настройки - неквалифицированная регулировка может привести к ложным отключениям или недостаточной защите
• Не подходит для бытовых или маломощных сетей - избыточная мощность и стоимость

Примеры использования

• Защита главного входа в промышленный распределительный щит 400 В
• Коммутирующее устройство для частотного преобразователя мощностью более 75 кВт
• Щит питания конвейерной линии с несколькими двигателями
• Централизованная защита группы насосов в водопроводной станции

Практические советы

• Перед установкой проверьте посадочные размеры монтажной платы - устройство не универсальное, требует точного соответствия
• Настройку токов перегрузки и КЗ выполняйте только после замеров реальных рабочих токов оборудования
• Используйте контрольный момент затяжки болтов - рекомендация производителя обычно указана в документации
• Если нужна сигнализация о срабатывании - добавьте внешние контакторы или реле
• Для работы в условиях вибраций дополнительно закрепите устройство антивибрационными прокладками
• При замене расцепителя - всегда отключайте питание и разрядите конденсаторы перед работой
