Минимальный расцепитель UVT для ETU справа | mccb-1R-UVT-ETU-av EKF AV POWER-1

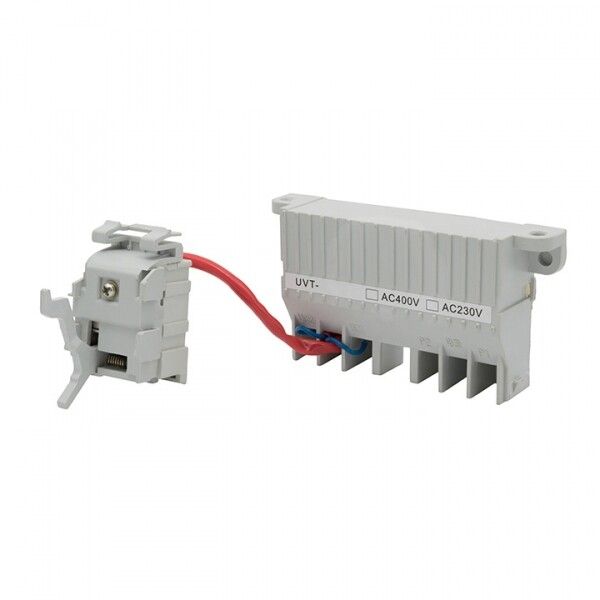

Расцепитель минимального напряжения UVT для ETU справа AV POWER-1 EKF - это устройство, которое автоматически отключает автоматический выключатель при снижении напряжения ниже заданного уровня. Применяется в составе серий Averes для обеспечения защиты оборудования от недопустимых колебаний сети. Артикул mccb-1r-uvt-etu-av соответствует модели, совместимой с выключателями AV POWER.

Назначение и область применения

Расцепитель минимального напряжения UVT для ETU справа AV POWER-1 EKF предназначен для отключения автомата при падении напряжения в сети ниже порогового значения - например, при аварийном отключении, проседании напряжения или отключении фазы. Устройство работает в паре с электронными расцепителями ETU2.2 и ETU6.2, установленными в выключателях серии AV POWER. Подходит для установки в щитах промышленного и коммерческого назначения: на станках, конвейерах, насосных станциях, системах вентиляции и других объектах, где важна безопасная работа при нештатных режимах сети.

Технические характеристики

• Номинальное напряжение питания: 220 В переменного тока (AC)
• Потребляемая мощность: 2,6 Вт
• Тип расцепителя: термомагнитный
• Способ монтажа: на монтажную плату внутри корпуса выключателя
• Тип подключения: круглые провода (без клеммных зажимов - требуется зачистка и фиксация в гнезде)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Количество контактов: нет ни нормально замкнутых, ни переключающих - устройство управляет только механическим отключением
• Соответствие стандартам: ГОСТ Р 50030.4.1-2002
• Цвет: серый

Совместимость и монтаж

Расцепитель UVT для ETU справа AV POWER-1 EKF совместим исключительно с выключателями серии AV POWER, оснащёнными электронными расцепителями ETU2.2 или ETU6.2. Монтируется на внутреннюю монтажную плату выключателя со стороны правого борта (по направлению входа/выхода тока). Для подключения используются провода с круглым сечением - необходимо зачистить изоляцию и вставить в специальное гнездо на корпусе выключателя. Кабель не фиксируется винтами - надёжность соединения зависит от точности ввода и плотности контакта. Не подлежит внешнему монтажу или самостоятельной установке вне корпуса выключателя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует работу аппаратов низковольтного распределения. Степень защиты IP20 позволяет использовать его только во внутренних электрошкафах с гарантированной защитой от попадания воды, пыли и сторонних предметов. Климатическое исполнение УХЛ3 требует соблюдения условий хранения и эксплуатации - не рекомендуется установка в сырых, холодных или неотапливаемых помещениях.

Преимущества

• Автоматическое отключение при падении напряжения предотвращает повреждение чувствительного оборудования
• Интегрированная конструкция минимизирует внешние элементы - всё находится внутри корпуса выключателя
• Поддерживает работу в составе интеллектуальных систем управления при использовании с ETU2.2/ETU6.2 и модулями связи
• Низкая потребляемая мощность (2,6 Вт) снижает нагрузку на источник питания

Ограничения применения

• Не работает с классическими тепловыми или электромагнитными расцепителями - только с электронными ETU2.2 и ETU6.2
• Не предназначена для наружной установки или открытых щитов - IP20 не обеспечивает защиту от влаги и пыли
• Не имеет встроенных контактов для сигнализации - нельзя использовать для контроля состояния в удалённых системах без дополнительных модулей
• Только для переменного тока 220 В - несовместим с постоянным током или другими напряжениями
• Требует точного монтажа в правую часть корпуса - необратимая установка, невозможно перемещение после сборки

Примеры использования

• На промышленном конвейере: отключение при просадке напряжения предотвращает остановку и перегрузку двигателя
• В системе водоснабжения: защита насосов от работы при низком напряжении, что снижает риск перегрева обмоток
• В серверных помещениях: совместно с ETU и модулями связи - формирование сигнала тревоги при сбоях в питании
• В распределительных щитах торговых центров: обеспечение последовательного отключения нагрузок при аварии

Практические советы

• Проверьте тип расцепителя ETU в вашем выключателе - только ETU2.2 и ETU6.2 поддерживают этот расцепитель
• При монтаже используйте провода с сечением, подходящим для гнезда - слишком толстый провод не войдёт, слишком тонкий - плохо фиксируется
• Не применяйте в условиях повышенной влажности, даже если щит герметичен - IP20 не является водонепроницаемым
• При проектировании системы учтите, что расцепитель не даёт сигналов - для дистанционного контроля нужен дополнительный модуль связи
• Артикул mccb-1r-uvt-etu-av всегда указывает на правостороннее расположение - при заказе нескольких единиц проверяйте ориентацию
