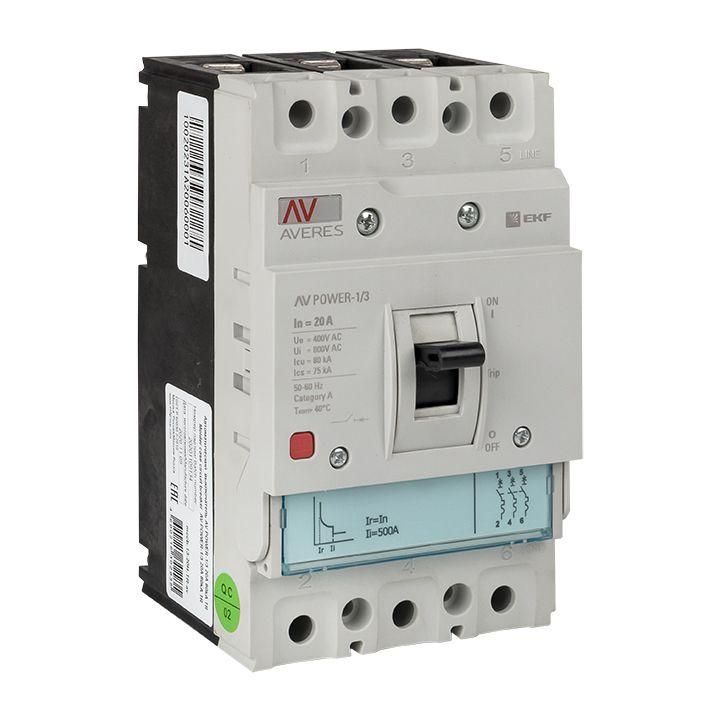

Автоматический выключатель AV POWER-1/3 20А 80kA TR AVERES | mccb-13-20H-TR-av EKF

Автоматический выключатель 20А 80кА TR AVERES EKF - это трёхполюсное коммутационное устройство с высокой отключающей способностью, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Модель из серии Averes от EKF подходит для промышленного оборудования с мощными нагрузками, особенно там, где требуется надёжная защита при больших токах КЗ.

Назначение и область применения

Автоматический выключатель 20А 80кА TR AVERES EKF защищает силовые цепи переменного тока с напряжением до 690 В. Он используется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, системах вентиляции и других установках с высокими пусковыми токами. Благодаря высокой отключающей способности (80 кА) устройство применяется в местах с большой потенциальной энергией короткого замыкания - например, рядом с крупными трансформаторами или вблизи главных вводов зданий.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных скачков тока;
• Номинальное напряжение: 400–690 В - работает в сетях с линейным напряжением до 690 В (например, 400 В, 500 В, 690 В);
• Диапазон настройки защиты от перегрузки: 20 А - не регулируется, фиксированная настройка;
• Диапазон срабатывания при КЗ: 200 А - магнитный расцепитель сработает при токе, превышающем 200 А;
• Степень защиты IP30 - защита от доступа инструментов и частиц больше 2,5 мм, но не герметична; не предназначена для влажных сред;
• Моторный привод: да - возможность подключения внешнего привода для дистанционного включения/выключения;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку через специальную платформу, не является штатным модульным выключателем;
• Подключение: болтовое - силовые кабели крепятся винтами на клеммах;
• Указатель расцепления: есть - визуально показывает, что выключатель отключился аварийно;
• Привод: ручной, рычажковый - управление осуществляется механическим рычагом;
• Вспомогательные контакты: 0 - нет возможности подключить сигнализацию состояния (вкл./выкл.) без доп. модулей.

Совместимость и монтаж

Автоматический выключатель 20А 80кА TR AVERES EKF монтируется на DIN-рейку с использованием специального адаптера-платформы, совместимого с комплектными основаниями серии Averes. Подключение силовых проводов выполняется болтовым способом - требует точного момента затяжки (не более указанного в документации). Для работы с моторным приводом необходимо дополнительно установить соответствующий приводной механизм. Устройство не имеет встроенных вспомогательных контактов, поэтому для передачи сигнала состояния потребуется внешний модуль. Не совместим с обычными модульными DIN-корпусами - требует отдельного места в щите.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Наличие указателя расцепления обеспечивает быстрое определение причины отключения. Высокая отключающая способность (80 кА) гарантирует безопасность даже при серьёзных авариях. Однако степень защиты IP30 исключает применение в условиях повышенной влажности, запылённости или на открытом воздухе - для таких условий нужны модели с IP65 и выше.

Преимущества

• Высокая отключающая способность - 80 кА - делает устройство подходящим для промышленных систем с большими токами КЗ;
• Фиксированный номинальный ток 20 А снижает риск некорректной настройки;
• Поддержка моторного привода - удобно для автоматизации и удалённого управления;
• Унифицированная конструкция основания - позволяет менять тип расцепителя (при наличии совместимых модулей);
• Чёткий визуальный индикатор расцепления - ускоряет диагностику отказов.

Ограничения применения

• Не подходит для жилых помещений - слишком высокая отключающая способность и отсутствие защиты от утечек;
• IP30 - нельзя использовать во влажных, пыльных или наружных условиях;
• Отсутствие вспомогательных контактов - невозможно подключить сигналы в системы АСУ ТП без дополнительных модулей;
• Фиксированная настройка защиты - нельзя изменить порог перегрузки, хотя это повышает надёжность;
• Требует специальной монтажной платформы - не устанавливается прямо на DIN-рейку, как обычные автоматы.

Примеры использования

• Защита частотного преобразователя на промышленном станке с током 20 А и пусковыми импульсами до 150 А;
• Щитовая защита ввода в цех с трансформатором 630 кВА - где ток КЗ может достигать 60–80 кА;
• Контакторная группа на конвейере с несколькими двигателями - когда нужна координированная защита всех фаз;
• Система принудительной вентиляции в производственном помещении с высокой нагрузкой и частыми пусками.

Практические советы

• Перед установкой проверьте, что ваша сеть может развивать ток КЗ не выше 80 кА - иначе выключатель будет работать вне своих параметров;
• При монтаже используйте момент затяжки болтов согласно руководству - недостаточное усилие вызовет нагрев, избыточное - повредит клеммы;
• Если вам нужна сигнализация состояния - выбирайте версию с вспомогательными контактами или добавьте модуль отдельно;
• Для автоматического управления подключайте моторный привод только после отключения питания и соблюдения правил безопасности;
• Не заменяйте этот выключатель на обычный бытовой автомат - он не справится с токами КЗ в промышленной сети.
