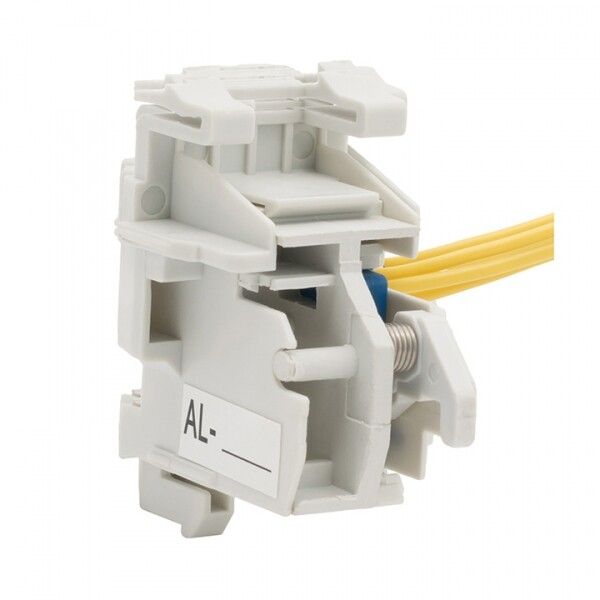

Контакт дополнительный и аварийный AX+AL для ETU AV POWER-1 AVERES EKF mccb-1-AX+AL-ETU-av

Контакт дополнительный и аварийный AX+AL для ETU AV POWER-1 EKF Averes предназначен для передачи сигналов состояния автоматического выключателя в системы управления и сигнализации. Этот элемент позволяет отслеживать положение контактов выключателя - замкнутые или разомкнутые - и реагировать на аварийные ситуации, такие как срабатывание расцепления.

Назначение и область применения

Контакт дополнительный и аварийный AX+AL для ETU AV POWER-1 EKF Averes используется в составе автоматических выключателей серии Averes для передачи информации о состоянии аппарата внешним устройствам: панелям управления, PLC, реле контроля, световой сигнализации или системам сбора данных. Применяется в промышленных установках, где требуется удалённый контроль за работой силового оборудования - например, на станциях питания, конвейерах, насосных узлах, распределительных щитах.

Технические характеристики

• Тип изделия: контакт дополнительный и аварийный
• Номинальный рабочий ток: 3 А - подходит для слаботочных цепей управления и сигнализации
• Количество контактов: 2 нормально открытых + 2 нормально закрытых (2/2) - обеспечивает гибкую настройку сигналов
• Количество переключающих контактов: 4 - позволяют одновременно передавать несколько типов сигналов
• Тип подключения: круглый проводник или медная полоса - совместим с кабелями до 1,5 мм2 и шинами
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги
• Способ монтажа: монтаж сбоку - интегрируется в корпус выключателя без дополнительных отверстий
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и повышенной влажности

Совместимость и монтаж

Контакт AX+AL для ETU AV POWER-1 EKF Averes совместим исключительно с выключателями серии Averes, оснащёнными соответствующими гнездами для подключения дополнительных устройств. Монтаж выполняется сбоку корпуса выключателя - контакт вставляется в предварительно подготовленное место и фиксируется механически. Подключение проводов осуществляется к зажимам внутри устройства; рекомендуется использовать жилы сечением до 1,5 мм2. Кабели выводятся через боковые гнезда на корпусе выключателя, что упрощает маршрутизацию и снижает риск перегиба.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для слаботочных цепей в промышленном оборудовании. Степень защиты IP20 гарантирует безопасную эксплуатацию в закрытых щитах, но не предназначено для работы во влажных, запылённых или наружных условиях. Для таких сред необходимо использовать дополнительную защиту - например, герметичные кожухи или IP65-корпуса.

Преимущества

• Чёткая раздельная функциональность: два контакта для сигнализации ("включен") и два для аварии ("расцепление") - минимизирует путаницу в логике управления
• Интегрированная конструкция - не требует внешних креплений, не увеличивает габариты выключателя
• Поддержка медных полос - удобно при использовании в щитах с плотной компоновкой
• Работает в широком температурном диапазоне - надёжно функционирует в холодных помещениях и нестандартных условиях

Ограничения применения

• Не применяется вне серии Averes - несовместим с другими сериями выключателей даже от EKF
• IP20 не допускает использование в сырых, пыльных или наружных местах без дополнительной защиты
• Номинальный ток 3 А - нельзя использовать для управления мощными нагрузками, только для сигналов
• Требует наличия готового гнезда на корпусе выключателя - не является универсальным модулем

Примеры использования

• Сигнализация срабатывания автомата на пульте управления цеха
• Передача сигнала “выключатель в положении ‘off’” в систему SCADA
• Автоматическое отключение другого оборудования при аварийном расцеплении
• Индикация состояния на выносной панели в распределительном щите

Практические советы

• Проверьте наличие подходящего гнезда на корпусе вашего ETU AV POWER-1 перед заказом - контакт не устанавливается самостоятельно
• При подключении используйте изолированные наконечники для проводов - это повысит надёжность соединения
• Не перегружайте контакты - максимальный ток 3 А - для управления реле или индикаторами, а не двигателями
• При монтаже в щитах с высокой плотностью компонентов учтите, что провода выходят сбоку - планируйте трассировку заранее
• AX+AL для ETU AV POWER-1 EKF Averes - единственный вариант для этой модели; аналоги других брендов не подойдут
