Автоматический выключатель AV POWER-1/3 160А 100kA ETU2.2 AVERES | mccb-13-160H-2.2-av EKF

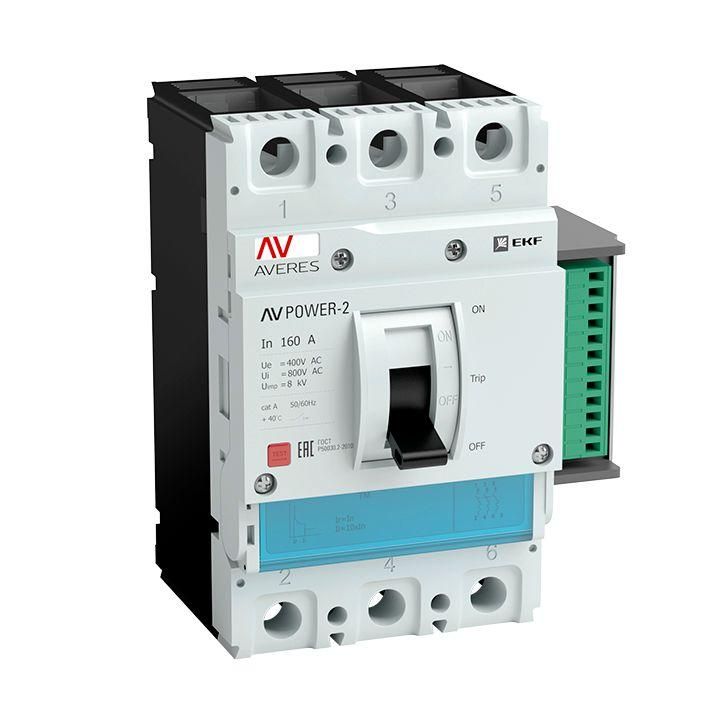

Автоматический выключатель EKF AVERES AV POWER-1/3 - трёхполюсное устройство на 160 А с отключающей способностью 100 кА, предназначенное для защиты мощных электрических цепей в промышленных объектах. Модель оснащена термомагнитным расцепителем ETU2.2, моторным приводом и рычажковым управлением, что делает её подходящей для систем с высокими требованиями к надёжности и удалённому управлению.

Назначение и область применения

Автоматический выключатель EKF AVERES AV POWER-1/3 используется для защиты электрических сетей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленного оборудования: на входе в станки, конвейеры, насосные станции, системы вентиляции и другие нагрузки до 160 А. Подходит для установки в помещениях с контролируемой средой благодаря защите IP30.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальная отключающая способность: 100 кА
• Номинальное напряжение: 400–690 В
• Тип расцепителя: термомагнитный ETU2.2
• Диапазон настройки защиты от перегрузки: 64–160 А
• Диапазон регулировки защиты от КЗ: 320–2240 А
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды и пыли)
• Способ монтажа: на монтажную плату (панель)
• Подключение силовых проводов: болтовое
• Указатель расцепления: есть (визуальное определение причины отключения)
• Привод: ручной с возможностью подключения моторного привода
• Тип элемента управления: рычажковый
• Количество вспомогательных контактов: 0

Совместимость и монтаж

Автоматический выключатель EKF AVERES AV POWER-1/3 монтируется на специализированную монтажную плату, совместимую с сериями AVERES. Болтовое подключение требует предварительной подготовки кабелей - снятие изоляции, использование наконечников. Для обеспечения плотного контакта момент затяжки должен соответствовать рекомендациям производителя. Моторный привод подключается дополнительно - он не встроен, но предусмотрен конструкцией. Отсутствие вспомогательных контактов исключает возможность сигнализации состояния в системах АСУ ТП без внешних решений.

Безопасность и стандарты

Устройство соответствует международным нормам для коммутационной аппаратуры. Номинальная отключающая способность 100 кА гарантирует безопасное отключение даже при максимальных токах КЗ в промышленных распределительных сетях. Конструкция выполнена в виде комплектного устройства в прочном корпусе, обеспечивающем механическую устойчивость. Защита IP30 допускает применение только внутри закрытых шкафов - не предназначено для открытой установки или влажных зон.

Преимущества

• Гибкая настройка порогов защиты: можно точно адаптировать параметры под конкретную нагрузку (от 64 А до 160 А для перегрузки, до 2240 А для КЗ).
• Возможность последующего подключения моторного привода - удобно для дистанционного управления и автоматизации.
• Индикация расцепления позволяет быстро определить причину отключения - перегрузка или КЗ - без дополнительных приборов.
• Унифицированная база расцепителя - те же габариты позволяют заменить ETU2.2 на более сложные модели (например, с защитой от утечки) без переделки монтажа.

Ограничения применения

• Не применяется вне закрытых электрошкафов - степень защиты IP30 не защищает от влаги, пыли и агрессивной среды.
• Отсутствие вспомогательных контактов ограничивает интеграцию в системы автоматического контроля - требуется внешнее решение для сигнализации.
• Не поддерживает подключение кабелей большего сечения, чем предусмотрено для 160 А - проверяйте соответствие сечения жил и усилия затяжки.
• Требуется точная настройка параметров расцепителя; некорректные значения могут привести к ложным срабатываниям или отказу защиты.

Примеры использования

• Защита главного ввода на промышленном участке с несколькими станками суммарной мощностью до 100 кВт.
• Щит питания крупного конвейера с частотными преобразователями - где важна быстрая реакция на КЗ.
• Распределительный щит насосной станции с длительными режимами работы и риском перегрева.

Практические советы

• Перед установкой проверьте, чтобы посадочное место на панели соответствовало габаритам AVERES - не все платы универсальны.
• Настройку тока срабатывания выполняйте после подключения нагрузки - используйте тестовый ток ниже минимального порога для проверки чувствительности.
• Если нужна сигнализация состояния - установите внешний контактный модуль или реле контроля положения.
• При использовании моторного привода убедитесь, что источник питания совпадает с требованиями привода - обычно 24 В постоянного тока.
• Не забудьте про периодическую проверку затяжки болтов - особенно после первых нескольких включений, когда происходит “приработка” контактов.
