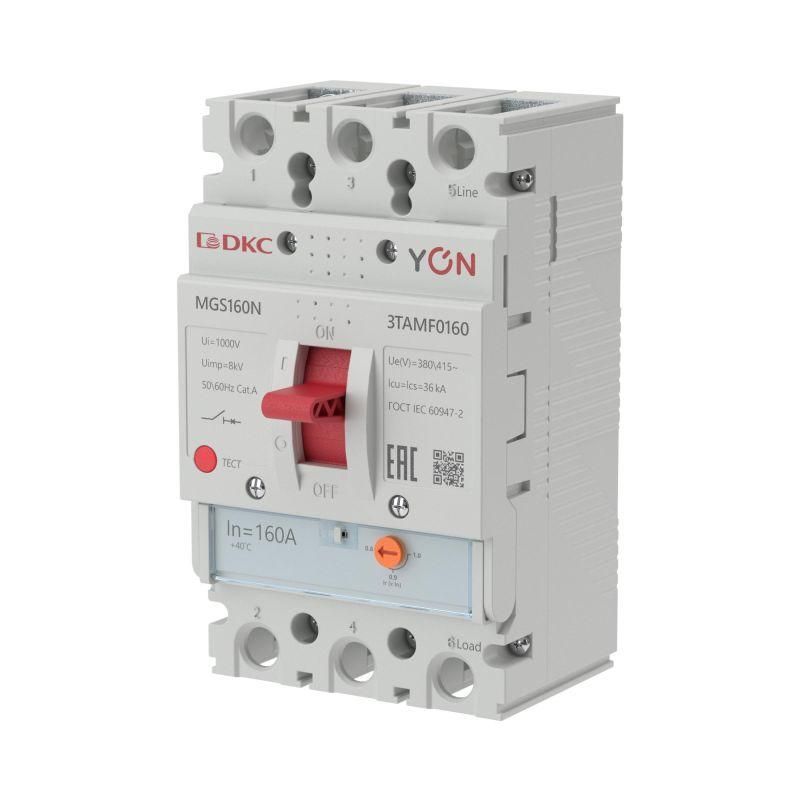

Автоматический выключатель YON MGS160 3P 128-160A 36kA - MGS160N-3TAMF0160 ДКС

Автоматический выключатель в литом корпусе 3P 128–160 A 36 кА - это устройство для защиты и управления электрическими цепями в системах низкого напряжения. Модель MGS160N-3TAMF0160 от бренда YON (группа DKC) предназначена для установки в распределительных щитах промышленных и коммерческих объектов, обеспечивая надёжную защиту от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P 128–160 A 36 кА используется для:

• Регулярного включения и отключения нагрузки - например, двигателей, нагревательных элементов, освещения;
• Защиты электрической сети от перегрузок и коротких замыканий;
• Обеспечения безопасности оборудования и персонала в условиях высоких токов аварийного режима.

Подходит для монтажа в распределительных щитах зданий: торгово-офисных центров, жилых комплексов, больниц, школ, заводов и других объектов с мощными потребителями энергии.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток (In): 160 А - максимальный постоянный ток, который аппарат может проводить без срабатывания.
• Диапазон настройки защиты от перегрузки: 128–160 А - позволяет гибко выбирать порог срабатывания по току в зависимости от нагрузки.
• Отключающая способность (Ics): 36 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 380–415 В - рассчитан на трёхфазные сети переменного тока с линейным напряжением в этом диапазоне.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого шкафа.
• Тип подключения: болтовое - клеммы подсоединяются через винты, что обеспечивает прочное и долговечное соединение.
• Конструкция: стационарный - предназначен для жёсткой фиксации в щите, не имеет выдвижной рамы или ручного механизма извлечения.

Совместимость и монтаж

Модель MGS160N-3TAMF0160 совместима с другими автоматическими выключателями серии YON MAX MGS, что упрощает сборку унифицированных щитов. Для монтажа требуется:

• Установка в распределительном щите с достаточным свободным местом (не менее 90 мм по ширине);
• Использование медных кабелей сечением, соответствующего току 160 А (обычно 50–70 мм2, зависит от материала и температуры окружающей среды);
• Затяжка болтовых контактов моментом, указанным в руководстве производителя - переусиливать нельзя, чтобы не повредить клеммы;
• Обязательное соблюдение правил электромонтажа: отключение питания перед работой, проверка отсутствия напряжения, использование изолирующих средств.

Безопасность и стандарты

Автоматический выключатель в литом корпусе 3P 128–160 A 36 кА соответствует международным нормам IEC/EN 60947-2. Применяет технологию двойной защиты: тепловую (для перегрузок) и магнитную (для КЗ). Конструкция литого корпуса предотвращает распространение дуги и снижает риск возгорания. Устройство прошло испытания на механическую прочность и термическую стойкость.

Преимущества

• Регулируемый тепловой расцепитель - можно точно настроить порог срабатывания под конкретную нагрузку, исключая ложные срабатывания;
• Высокая отключающая способность 36 кА - обеспечивает безопасность даже в сетях с большими потенциальными токами КЗ;
• Литой корпус - повышенная механическая прочность, устойчивость к вибрациям и внешним воздействиям;
• Гарантия 5 лет - подтверждает качество материалов и сборки;
• Широкий ассортимент серии MGS - возможность подобрать аналоги по току, числу полюсов и функциям для масштабных проектов.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP20 требует помещения в закрытый щит;
• Не работает в сетях выше 415 В - применение в высоковольтных системах невозможно;
• Не имеет встроенного дистанционного управления - для удалённого управления требуется дополнительная автоматика (например, катушки включения/отключения);
• Не рекомендован для частых оперативных включений/выключений - предназначен для редких переключений, не для частого управления нагрузкой.

Примеры использования

• Главный входной автомат в щите многоэтажного дома, защищающий групповые линии освещения и силового оборудования;
• Щит питания крупного насоса на водопроводной станции;
• Распределительный щит на производственной линии с несколькими двигателями мощностью до 75 кВт каждый;
• Центральный автомат в офисном центре, обеспечивающий питание серверной, кондиционирования и освещения.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинального тока - недостаточное сечение вызовет перегрев;
• Настройте тепловой расцепитель на значение, близкое к реальному рабочему току нагрузки, но не выше 160 А - оптимально 130–150 А для запаса;
• При комплектации щита используйте только автоматы серии MGS - они имеют одинаковый шаг и крепление, что ускоряет сборку;
• После монтажа выполните тестовое включение под минимальной нагрузкой - убедитесь, что механизм срабатывает плавно;
• Регулярно проверяйте затяжку болтов (раз в год) - особенно в условиях вибраций или перепадов температур.
