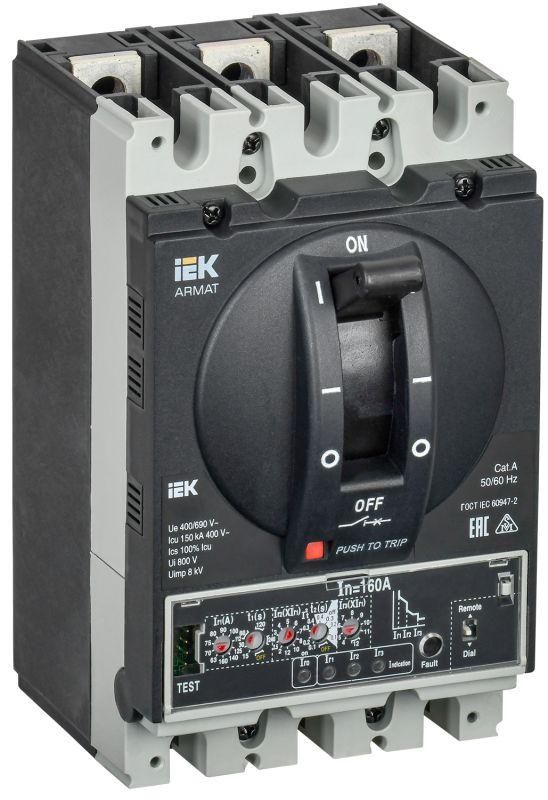

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер D 150кА 160А расцепитель электронный продвинутый - AR-MCCB-3D-150-0160A-ELPC IEK

Автоматический выключатель в литом корпусе 3P D 150кА 160А расцепитель электронный продвинутый ARMAT, IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения. Бренд IEK и артикул ar-mccb-3d-150-0160a-elpc указывают на серию ARMAT - решение для промышленных объектов с высокими требованиями к надежности и отключающей способности.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P D 150кА 160А расцепитель электронный продвинутый ARMAT, IEK используется для защиты мощных электрических цепей в распределительных щитах, ВРУ и других низковольтных комплектных устройствах. Подходит для установки на промышленных предприятиях, в цехах с крупной техникой, на объектах с высокой нагрузкой - например, на конвейерах, насосных станциях, системах вентиляции и HVAC. Применяется совместно с воздушными выключателями ARMAT в системах до 6300 А.

Технические характеристики

• Номинальный ток: 160 А - максимальный длительно допустимый ток через выключатель без срабатывания.
• Количество полюсов: 3 - защищает три фазы трёхфазной сети.
• Номинальная отключающая способность: 150 кА - способен безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 400 В (380–415 В).
• Тип расцепителя: электронный продвинутый - позволяет точно настраивать пороги срабатывания, обеспечивает гибкую защиту и диагностику.
• Диапазон настройки защиты от перегрузки: 320–1920 А - можно задать чувствительность защиты выше номинала, что важно для двигателей и оборудования с пусковыми токами.
• Защита по минимальному напряжению: да - отключает цепь при падении напряжения ниже установленного уровня, предотвращая повреждение оборудования.
• Степень защиты IP20 - защищён от доступа пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли; требует установки внутри закрытого шкафа.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную платформу в щите, не имеет встроенных клемм для проводов.
• Подключение силовой цепи: болтовое - требуется затяжка кабелей гаечными ключами, обеспечивает прочное и долговечное соединение.
• Тип элемента управления: ручка-переключатель - удобно вручную включить/выключить, видно положение контакта.
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и температурного режима.
• Моторный привод: опционально - можно дополнительно установить для дистанционного управления (не входит в базовую комплектацию).
• Количество вспомогательных контактов: 0 - нет сигналов состояния (вкл./выкл.) для системы автоматизации; при необходимости потребуется внешнее реле.

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P D 150кА 160А расцепитель электронный продвинутый ARMAT, IEK совместим с DIN-рейками стандарта EN 60715. Установка возможна в любые шкафы с достаточным свободным местом и вентиляцией. Для подключения используйте кабель с жилами подходящего сечения - рекомендовано 25–70 мм2 в зависимости от материала (медь/алюминий) и условий прокладки. Болтовое соединение требует контроля момента затяжки - избыточная сила может повредить контактные поверхности. Монтажная плата исключает возможность подключения кабелей напрямую к выводам - все провода должны быть подготовлены и подведены к клеммам через шины или кросс-блоки.

Безопасность и стандарты

Производство автоматического выключателя в литом корпусе 3P D 150кА 160А расцепитель электронный продвинутый ARMAT, IEK соответствует международным нормам IEC 60947-2. Все изделия проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних аккредитованных испытательных центрах. Гарантийный срок - 5 лет, что подтверждает уверенность производителя в долговечности и отказоустойчивости конструкции.

Преимущества

• Высокая отключающая способность (150 кА) - обеспечивает безопасность даже при серьёзных аварийных ситуациях в промышленных сетях.
• Электронный расцепитель с широким диапазоном настройки - позволяет адаптировать защиту под конкретную нагрузку, включая двигатели с высокими пусковыми токами.
• Защита от недопустимо низкого напряжения - предотвращает выход из строя чувствительного оборудования при просадках сети.
• Готовность к модернизации - наличие возможности установки моторного привода позволяет легко внедрить удалённое управление в будущем.
• Производство на автоматизированных линиях - минимизирует брак и обеспечивает одинаковое качество всех экземпляров.

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 требует герметичного шкафа или помещения.
• Отсутствие вспомогательных контактов - нельзя использовать для сигнализации состояния в системах АСУ ТП без дополнительных устройств.
• Не подходит для бытовых или слаботочных систем - слишком высокая номинальная мощность и цена.
• Требует профессионального монтажа - болтовое подключение и настройка электронного расцепителя нуждаются в квалифицированном персонале.
• Запрещено применять вне диапазона рабочих температур - указано в документации производителя, обычно +5C...+40C.

Примеры использования

• Щит распределения электроэнергии на заводе с несколькими асинхронными двигателями мощностью до 100 кВт каждый.
• Центральный ВРУ в производственном корпусе, где есть риск возникновения больших токов КЗ из-за длинных кабельных линий.
• Система питания конвейерной линии с частотными преобразователями - электронный расцепитель корректно реагирует на импульсы пуска.
• Объекты с повышенной ответственностью: логистические терминалы, химические производства, пищевые комбинаты - там, где сбой может вызвать простои или опасность.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момент затяжки болтов - это основа надёжного контакта.
• Настройку тока срабатывания перегрузки выполняйте после запуска оборудования - начните с нижнего предела (320 А) и увеличивайте до стабильной работы.
• Если нужны сигналы состояния, установите отдельное реле контроля или выберите другую модель с встроенными контактами.
• Для дистанционного управления заказывайте моторный привод отдельно - он совместим с этим артикулом, но не входит в базовый комплект.
• Не забудьте про вентиляцию вокруг выключателя - перегрев снижает срок службы и может вызвать ложные срабатывания.
• При замене старого автомата сверьте не только ток, но и отключающую способность - 150 кА - это важный показатель для промышленных сетей.
