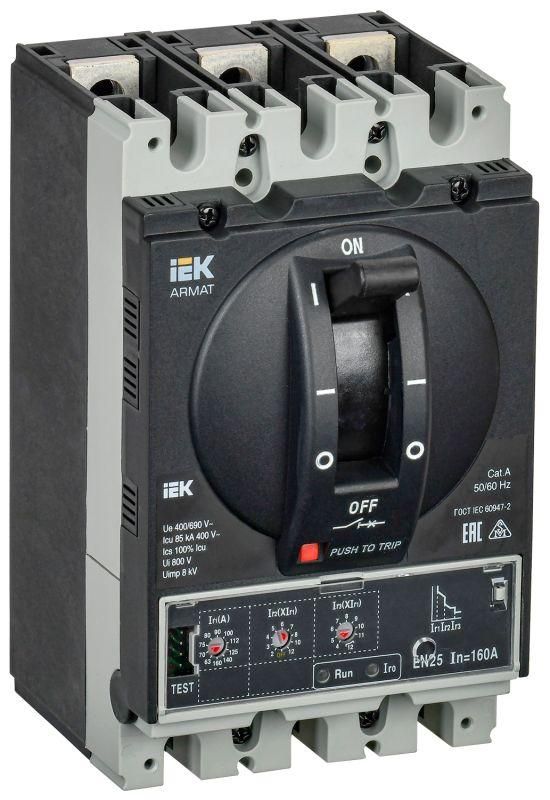

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер D 85кА 160А расцепитель электронный стандартный - AR-MCCB-3D-085-0160A-ELSC IEK

Автоматический выключатель в литом корпусе 3P D 85кА 160А расцепитель электронный стандартный от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных системах. Артикул ar-mccb-3d-085-0160a-elsc используется в стационарных установках с высокими требованиями к надежности и быстрому отключению.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P D 85кА 160А расцепитель электронный стандартный защищает трёхфазные сети переменного тока с напряжением до 400 В. Применяется в распределительных щитах, ВРУ и других комплектных устройствах на промышленных объектах - например, на заводах, в логистических центрах, на насосных станциях и в системах кондиционирования. Подходит для нагрузок с высокими пусковыми токами, таких как двигатели, конвейеры и сварочное оборудование.

Технические характеристики

• Номинальный ток: 160 А - максимальный длительно допустимый ток через выключатель без срабатывания.
• Количество полюсов: 3 - защита всех фаз трёхфазной сети.
• Номинальная отключающая способность: 85 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой рассчитан выключатель.
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени, повышает точность защиты.
• Диапазон настройки защиты от перегрузки: 320–1920 А - можно задать чувствительность защиты выше номинала, что важно для защиты двигателей с высокими пусковыми токами.
• Защита по минимальному напряжению: да - выключатель отключается при снижении напряжения ниже установленного уровня, предотвращая аварийную работу оборудования.
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов, но не от воды; подходит только для внутренней установки в закрытых щитах.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или специальную платформу внутри шкафа.
• Тип элемента управления: ручка-переключатель - удобное механическое управление вручную.
• Подключение силовой цепи: болтовое - требует затяжки клемм гаечным ключом, обеспечивает надёжный контакт.
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и регулярного обслуживания.
• Моторный привод: опционально - возможность подключения для удалённого управления (не встроен, требуется докупка).
• Вспомогательные контакты: 0 - нет сигналов состояния (вкл/выкл) на внешние системы контроля.

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P D 85кА 160А расцепитель электронный стандартный совместим с DIN-рейками типа TS35. Установка выполняется на монтажной плате в распределительном щите. Для подключения используйте медные провода сечением, соответствующим току 160 А (обычно 50–70 мм2, зависит от материала изоляции). Болтовые клеммы требуют проверки момента затяжки - не переусердствуйте, чтобы не повредить пластиковые детали. Монтаж возможен только в сухих помещениях с температурой от -25C до +60C. Отсутствие вспомогательных контактов означает, что для автоматизации потребуется дополнительно установить модуль сигнализации.

Безопасность и стандарты

Производство выключателя соответствует международным стандартам IEC 60947-2. Все изделия линейки ARMAT проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Гарантийный срок - 5 лет. Выключатель имеет класс отключения D - подходит для нагрузок с высокими импульсными токами, например, для запуска мощных двигателей.

Преимущества

• Электронный расцепитель обеспечивает точную и настраиваемую защиту - можно адаптировать пороги под конкретную нагрузку, минимизируя ложные срабатывания.
• Высокая отключающая способность (85 кА) делает выключатель подходящим для сетей с большими токами КЗ, характерных для крупных предприятий.
• Защита по минимальному напряжению предотвращает повреждение оборудования при проседании сети.
• Литой корпус обеспечивает прочность и долговечность даже при частых операциях включения/отключения.
• Готовность к использованию в сложных условиях благодаря жесткому качественному контролю производства.

Ограничения применения

• Не предназначена для открытых площадок или помещений с повышенной влажностью - степень защиты IP20 исключает использование вне герметичных шкафов.
• Отсутствие вспомогательных контактов - нельзя подключить к системам SCADA или АСУ ТП без дополнительных модулей.
• Настройка расцепителя требует знаний и инструментов - не рекомендуется для пользователей без подготовки.
• Не поддерживает коммуникацию (Modbus, Profibus и др.) - не является “умным” аппаратом, нуждается во внешнем контроле для дистанционного мониторинга.
• Максимальный ток настройки защиты (1920 А) не означает, что выключатель может работать с такой нагрузкой постоянно - он защищает цепь, но номинальный ток остаётся 160 А.

Примеры использования

• Щит питания группы асинхронных двигателей на конвейере в пищевой промышленности.
• Распределительный щит ВРУ на производстве с большим количеством сварочных аппаратов.
• Центральный щит насосной станции с несколькими мощными насосами, где важна защита от просадки напряжения.
• Комплексные решения в сочетании с воздушными выключателями ARMAT для систем до 6300 А.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки болтов - некорректное подключение вызывает нагрев и выход из строя.
• Если система требует сигнализации состояния, докупите модуль вспомогательных контактов - он совместим с этой моделью.
• При настройке расцепителя начните с нижнего порога (320 А) и постепенно увеличивайте, наблюдая за реальной нагрузкой - не ставьте слишком высоко, чтобы не потерять защиту.
• Для моторных нагрузок убедитесь, что время срабатывания по перегрузке не меньше времени разгона двигателя - иначе будет ложное отключение.
• Регулярно осматривайте контакты и клеммы - хотя срок службы 15 лет, грязь, окислы и вибрация могут снизить надёжность раньше.
• Armat - это серия IEK, поэтому все компоненты (шины, клеммы, модули) совместимы друг с другом - выбирайте всю систему из одной линейки для упрощения сервиса.
