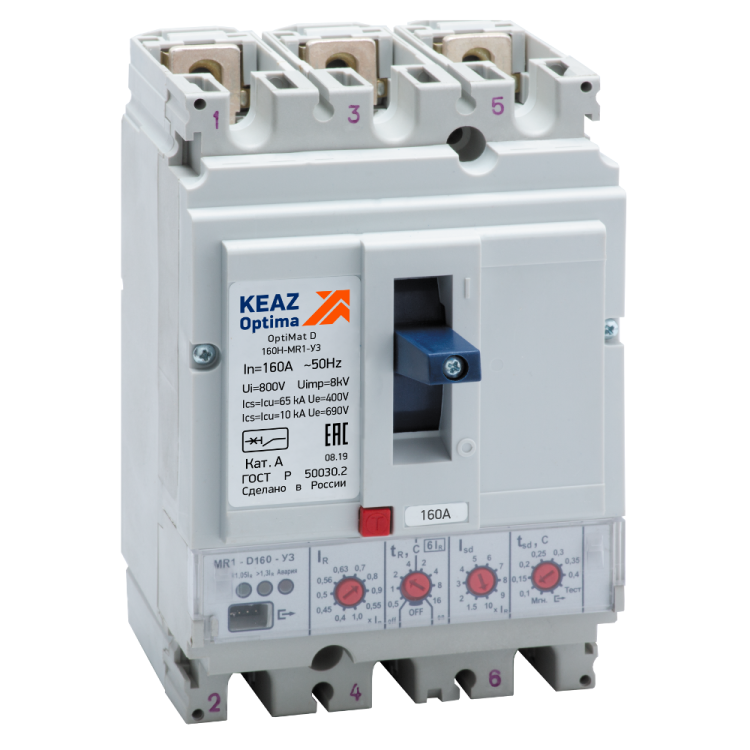

Выключатель автоматический OptiMat D160N-MR1-У3 160А 40кА КЭАЗ Optima 285502

Автоматический выключатель КЭАЗ Optima D160N-MR1-У3 в литом корпусе предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных установках. Этот аппарат сочетает надёжную механическую конструкцию с электронным управлением, что делает его подходящим решением для систем с высокими требованиями к безопасности и контролю.

Назначение и область применения

Автоматический выключатель КЭАЗ Optima D160N-MR1-У3 используется для защиты кабелей, двигателей, распределительных щитов и другого оборудования в условиях повышенных нагрузок. Применяется в промышленных объектах: на заводах, в энергоустановках, на конвейерах, в системах водоснабжения и вентиляции. Подходит для сетей переменного тока с напряжением до 690 В и частотой 50–60 Гц. Благодаря электронному расцепителю обеспечивает точную защиту даже при сложных режимах работы.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 40 кА
• Тип расцепителя: электронный, с возможностью регулировки
• Диапазон регулировки тока короткого замыкания: 96–1600 А
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды и пыли)
• Конструкция: стационарная, не предназначена для перемещения
• Способ монтажа: на монтажную плату (фиксация болтами через отверстия в основании)
• Подключение силовой цепи: болтовое, с зажимами для проводов до 70 мм2
• Моторный привод: да (возможно подключение внешнего привода для дистанционного управления)
• Вид привода: ручной (рычажковый механизм для ручного включения/выключения)
• Индикация: наличие световых сигналов состояния и причины срабатывания
• Журнал событий: записывает аварийные события (перегрузка, КЗ, сброс)
• Код в реестре РЭП: РЭ-2519/20

Совместимость и монтаж

Автоматический выключатель КЭАЗ Optima D160N-MR1-У3 монтируется исключительно на монтажную плату. Для установки требуется подготовить отверстия под крепёжные болты и обеспечить свободный доступ к верхним и нижним клеммам. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP42. Устройство совместимо с другими моделями серии OptiMat D - возможно построение селективной системы защиты без потери координации. Отсутствие вспомогательных контактов требует их самостоятельного подключения, если нужны сигнализация или удалённое управление.

Безопасность и стандарты

Автоматический выключатель соответствует международным нормам IEC 60947-2 и российским ГОСТ Р 50030.2. Сертифицирован для использования в промышленных электросетях. Электромагнитная совместимость позволяет применять устройство рядом с чувствительными измерительными приборами без риска помех. Функция токоограничения снижает энергию дуги при КЗ, защищая оборудование и персонал. Наличие индикаторов срабатывания помогает оперативно определить причину отказа.

Преимущества

• Электронный расцепитель обеспечивает гибкую настройку порогов срабатывания - можно адаптировать защиту под конкретную нагрузку.
• Функция токоограничения уменьшает повреждения при КЗ, продлевая срок службы шин и кабелей.
• Журнал событий фиксирует тип и время аварии - упрощает диагностику и профилактику.
• Мостиковая контактная система роторного типа повышает долговечность и снижает нагрев.
• Полную селективность можно настроить с любыми выключателями OptiMat D - минимизируется риск отключения всего участка сети.
• Ручной рычажковый привод + возможность подключения моторного привода обеспечивают гибкость управления.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли.
• Требуется обязательная установка в щите с достаточным воздушным зазором - нельзя монтировать в плотном компактном пространстве.
• Отсутствие вспомогательных контактов - если нужны сигналы в систему управления, необходимо использовать внешние реле или заказывать модификацию с контактами.
• Не рекомендован для частого ручного включения/выключения более 10 раз в день - это снижает срок службы механизма.
• Температурный диапазон эксплуатации ограничен - работает при температуре от -25C до +60C.

Примеры использования

• Защита главного ввода в промышленном цехе мощностью до 110 кВт.
• Щит питания крупного насосного узла с трёхфазным двигателем.
• Распределительный щит на конвейерной линии с несколькими частотниками.
• Система освещения и вентиляции в производственном комплексе с жёсткими требованиями к селективности.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно соответствовать габаритам аппарата (не используйте саморезы, только болты M8–M10).
• При настройке тока срабатывания КЗ начинайте с минимального значения (96 А) и постепенно увеличивайте - так легче найти баланс между безопасностью и отказоустойчивостью.
• Если требуется дистанционное управление - подключите моторный привод сразу после установки, чтобы избежать демонтажа.
• Обязательно запишите текущие настройки расцепителя - при сбросе они не сохранятся без резервирования через интерфейс.
• Для обслуживания отключайте питание полностью - даже при выключенном положении рычага часть цепи остаётся под напряжением.
