Выключатель автоматический 160А 40кА OptiMat E250Н160 УХЛ3 КЭАЗ 230657

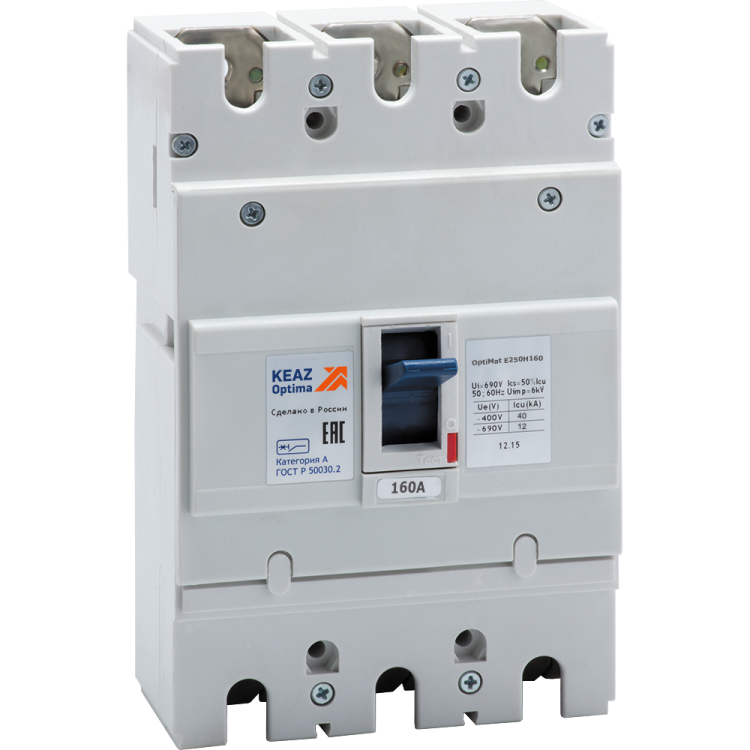

Автоматический выключатель OptiMat E250H160-УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор сочетает высокую отключающую способность, надежность в экстремальных условиях и гибкость монтажа - идеально подходит для промышленных и инфраструктурных объектов. Артикул 230657 соответствует модели OptiMat E250H160-УХЛ3 из серии OptiMat E250.

Назначение и область применения

OptiMat E250H160-УХЛ3 используется для защиты трехфазных сетей переменного тока с номинальным напряжением до 690 В и частотой 50/60 Гц. Номинальный ток 160 А позволяет устанавливать его в качестве основного или группового автомата в распределительных щитах. Применяется в промышленных установках: на станках, конвейерах, системах вентиляции, насосных станциях, а также в зданиях с повышенными требованиями к надежности - складах, торговых центрах, энергообъектах.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 40 кА - обеспечивает безопасное отключение даже при серьезных КЗ
• Количество полюсов: 3
• Род тока: переменный (AC), 50/60 Гц
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Уставка срабатывания магнитного расцепителя: 1600 А (в 10 раз выше номинала)
• Диапазон регулировки тока КЗ: 25 А - точная настройка чувствительности
• Максимальное сечение кабеля: 120 мм2 - поддерживает мощные подключения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, подходит для холодных регионов и неотапливаемых помещениях
• Тип подключения: винтовое - надежное, требует правильного затягивания
• Тип привода: ручной рычажковый - легко визуально определить состояние (включен/выключен)
• Крепление: винтовое, монтаж на монтажную плату
• Наличие дугогасительной камеры: 3 - каждая фаза имеет собственную камеру для быстрого гашения дуги
• Соответствие нормативам: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012

Совместимость и монтаж

OptiMat E250H160-УХЛ3 монтируется исключительно на монтажную плиту через винтовые крепления. Он не устанавливается напрямую на DIN-рейку - хотя производитель указывает совместимость с DIN-рейкой, это возможно только с использованием специального адаптера, который не входит в комплект. Подключение проводов осуществляется сверху или снизу - можно подвести питание с любой стороны. Отсутствие вспомогательных контактов означает, что нельзя подключить сигнализацию состояния или удалённое управление. Для монтажа требуется доступ к задней части устройства, поскольку клеммы расположены с тыльной стороны.

Безопасность и стандарты

OptiMat E250H160-УХЛ3 соответствует российским стандартам ГОСТ P 50030.2-2010 и техническим условиям ТУ3422-055-05758109-2012. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2521/20). Конструкция с трёхкамерной дугогасительной системой снижает риск возгорания при отключении больших токов. Механизм рычажкового привода предотвращает случайное включение, а винтовое крепление гарантирует прочность соединений. Однако IP20 не допускает использование в сырых, пыльных или открытых местах - для таких условий необходима дополнительная защита (корпус IP54/IP65).

Преимущества

• Высокая отключающая способность (40 кА) - подходит для сложных сетей с большим потенциалом КЗ
• Широкий диапазон рабочих температур (-60…+40 C) - надёжно работает в суровом климате
• Гибкая система подключения - питание можно подвести с любой стороны, упрощая проектирование шинопроводов
• Интеграция в системы с другими устройствами OptiMat E - благодаря единым габаритам и характеристикам, упрощается сборка щитов
• Надёжный двухступенчатый расцепитель - одновременная защита от перегрузок и КЗ без лишних элементов

Ограничения применения

• Не предназначена для работы в условиях повышенной запылённости, сырости или воздействия воды - степень защиты IP20 недостаточна
• Нет встроенных вспомогательных контактов - невозможно подключить сигналы состояния или дистанционное управление
• Требует монтажа на монтажную плату; установка на DIN-рейку возможна только с внешним адаптером (не в комплекте)
• Не подходит для постоянного тока (DC) - только для переменного тока AC
• Нет возможности регулировки теплового расцепителя - уставка магнитного расцепителя фиксирована на 1600 А

Примеры использования

• Главный входной автомат в промышленном щите цеха с нагрузкой до 160 А
• Защита группы станков на линии производства
• Распределительный автомат в неотапливаемом складском помещении в северных регионах
• Щитовая в подвале здания с хорошей вентиляцией, где нет прямого попадания влаги
• Система электроснабжения насосной станции с высокими пусковыми токами

Практические советы

• При монтаже используйте динамометрический ключ для затяжки винтов - перетягивание повредит контакт, недотягивание вызовет нагрев
• Проверьте посадочные отверстия на монтажной плате перед установкой - они должны точно соответствовать габаритам OptiMat E250H160-УХЛ3
• Если требуется подключение к DIN-рейке, закажите совместимый адаптер от КЭАЗ - он продается отдельно
• Для контроля состояния сети рекомендуются внешние индикаторы или реле контроля, так как встроенная сигнализация отсутствует
• Не применяйте в помещениях с уровнем влажности выше 90%, даже при наличии корпуса - IP20 не обеспечивает герметичность
• При замене старого автомата проверьте соответствие сечения кабеля - максимальное 120 мм2, более толстые провода не войдут
