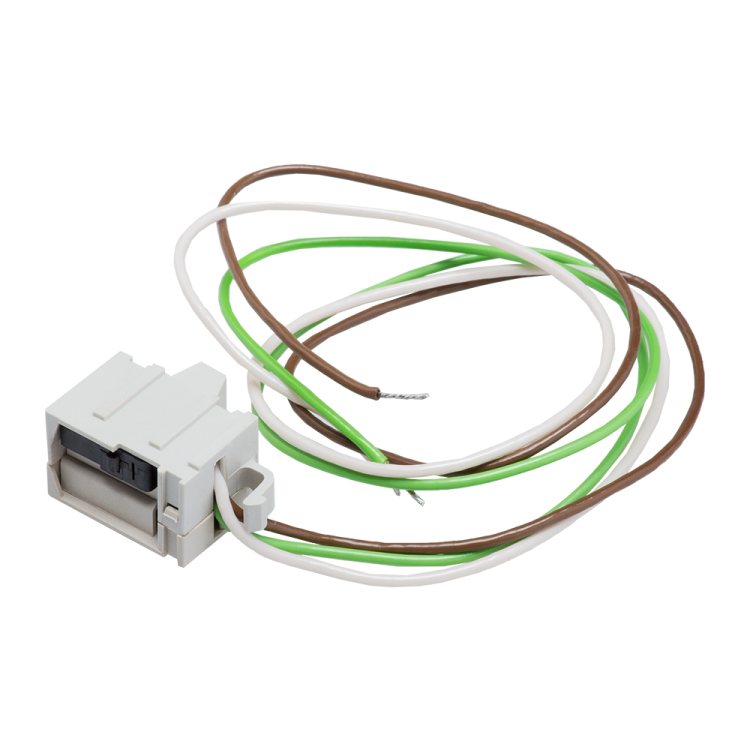

Контакт сигнализации вспомогательный OptiMat E-УХЛ3 | 100020 КЭАЗ

Контакт сигнализации вспомогательный OptiMat E-УХЛ3 - это дополнительный элемент, который устанавливается на автоматические выключатели OptiMat E100 и OptiMat E250 для передачи информации о состоянии контактов. Бренд Кэаз обеспечивает надёжную совместимость и соответствие промышленным стандартам. Артикул 100020 позволяет точно идентифицировать устройство при закупках.

Назначение и область применения

Контакт сигнализации вспомогательный OptiMat E-УХЛ3 предназначен для фиксации и передачи сигнала о положении главных контактов автоматического выключателя - в частности, когда он отключен из-за перегрузки или короткого замыкания. Он используется в системах управления, контроля и аварийной сигнализации, где важно знать состояние аппарата без визуального осмотра. Применяется в распределительных щитах, на производствах, в энергообъектах и объектах ЖКХ, где установлены выключатели OptiMat E100 и OptiMat E250.

Технические характеристики

• Тип изделия: дополнительный контакт (не самостоятельный выключатель)
• Номинальный ток: 5 А - допустимый ток через контактные группы
• Напряжение: до 220 В переменного тока
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен; требует установки внутри корпуса
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Тип подключения: винтовые зажимы - удобны для многожильных проводов и обеспечивают прочное соединение
• Способ монтажа: монтаж сверху и интегрированный - устанавливается напрямую на выключатель без внешних креплений
• Количество контактов: 0 - не имеет собственных рабочих контактов, функционирует как вспомогательный сигнал
• Нормативные документы: ГОСТ Р 50030.2-2010, ТУ 3422-055-05758109-2012

Совместимость и монтаж

Контакт сигнализации вспомогательный OptiMat E-УХЛ3 совместим исключительно с выключателями серий OptiMat E100 и OptiMat E250. Монтаж выполняется сверху корпуса автомата - специальный крепёжный механизм позволяет зафиксировать контакт без инструментов. Интегрированная конструкция предотвращает смещение и гарантирует точное взаимодействие с механикой выключателя. Подключение осуществляется через винтовые зажимы: используйте провода сечением до 2,5 мм2. После установки проверьте свободное перемещение рычага - он должен активироваться при каждом изменении состояния основного контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010 (часть стандарта IEC 60947) и техническим условиям ТУ 3422-055-05758109-2012. Сертифицировано для работы в промышленных условиях. Наличие класса защиты IP20 означает, что контакт нельзя использовать вне электрощита - открытая установка недопустима. Для безопасной эксплуатации необходимо соблюдать правила монтажа и не превышать номинальные значения тока и напряжения.

Преимущества

• Высокая надёжность связи с выключателем благодаря интегрированному механизму
• Не требуется доработка шасси - монтаж происходит прямо на заводе-изготовителе выключателя
• Поддержка винтовых зажимов - совместим с большинством типов проводов, в том числе многожильными
• Устойчивость к колебаниям температуры и влаги в рамках UHL3 - подходит для холодных цехов и неутеплённых помещений
• Чёткая индикация состояния: сигнал возникает только при реальном отключении, исключает ложные сработки

Ограничения применения

• Не применяется с другими моделями выключателей - даже близкими по габаритам
• Запрещена установка на открытом воздухе или во влажных средах без корпуса (IP20 не обеспечивает защиту от воды и пыли)
• Не предназначено для коммутации силовых нагрузок - только для слаботочных цепей сигнализации (до 5 А / 220 В)
• Не рекомендовано использование в устройствах с частыми включениями/выключениями более 1000 раз в час - возможен быстрый износ контактов

Примеры использования

• Сигнализация отключения насоса на водоканале - при срабатывании выключателя OptiMat E250 контакт отправляет сигнал на пульт оператора
• Автоматический учёт простоев на конвейере - контакт определяет факт отключения двигателя и записывает время простоя
• Система безопасности в печи - при перегреве и отключении автомата сигнал передаётся на PLC для экстренной остановки процесса
• Щитовая система в жилом доме - световой индикатор на этажном щите горит, когда произошло срабатывание автомата

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён и обесточен
• Проверьте посадочное место на OptiMat E100/E250 - контакт должен легко входить и фиксироваться без усилий
• При использовании многожильных проводов примените наконечники - они увеличат срок службы винтового соединения
• Обязательно пометьте провода, идущие от контакта - чтобы отличить сигнал от других цепей в щите
• При ремонте или замене выключателя - новый контакт OptiMat E-УХЛ3 всегда следует устанавливать одновременно с новым аппаратом, так как старый мог иметь износ механики
• Артикул 100020 - сохраняйте его при заказе запчастей, чтобы избежать путаницы с аналогичными изделиями других производителей
