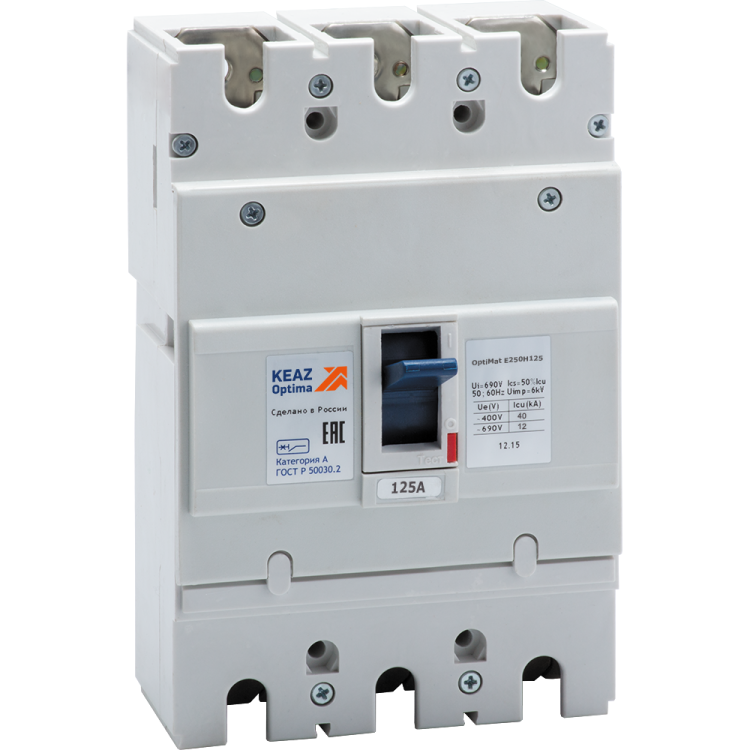

Выключатель автоматический 25кА OptiMat E250Н125 УХЛ3 КЭАЗ 230656

Автоматический выключатель OptiMat E250H125-УХЛ3 от КЭАЗ предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Этот прибор сочетает высокую отключающую способность (40 кА), надежную работу в суровых условиях (-60…+40 C) и универсальность монтажа - идеально подходит для промышленных объектов, энергообъектов и систем распределения энергии. Название модели указывает на его принадлежность к серии OptiMat E250, номинальный ток 125 А и климатическое исполнение УХЛ3.

Назначение и область применения

OptiMat E250H125-УХЛ3 используется для защиты трехфазных электрических цепей переменного тока с частотой 50/60 Гц. Применяется в распределительных щитах промышленных предприятий, на производственных линиях, в насосных станциях, на транспорте и других объектах с высокими требованиями к надежности. Подходит для установки в помещениях с умеренным и холодным климатом благодаря исполнению УХЛ3.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 690 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 40 кА
• Тип расцепителя: электромагнитный и тепловой (двухступенчатая защита)
• Уставка срабатывания магнитного расцепителя: 1250 А (кратно номинальному току ×10)
• Диапазон регулировки срабатывания расцепителя короткого замыкания: 25 А (фиксированная уставка, не регулируется пользователем)
• Частота: 50/60 Гц
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Диапазон рабочих температур: от -60 C до +40 C
• Максимальное сечение кабеля: 120 мм2
• Крепление: винтовое
• Тип подключения: винтовые зажимы
• Исполнение рукоятки: тумблер
• Привод: ручной
• Количество вспомогательных контактов: 0
• Конструкция: встраиваемое устройство фиксированной установки
• Дугогасительная камера: 3 (по числу полюсов)
• Подходит для монтажа на DIN-рейку: да
• Способ монтажа: монтажная плата
• Нормативные документы: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012

Совместимость и монтаж

OptiMat E250H125-УХЛ3 можно устанавливать как на DIN-рейку (через специальный адаптер), так и непосредственно на монтажную плату. Это обеспечивает гибкость при проектировании шкафов управления. Винтовые зажимы позволяют подключить провода сечением до 120 мм2 - подходят для мощных нагрузок. Подключение возможно с любой стороны устройства, что упрощает трассировку кабелей. Для монтажа требуется свободное место вокруг корпуса для теплоотвода и доступа к зажимам.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010 и техническим условиям ТУ3422-055-05758109-2012. Конструкция предусматривает механическую блокировку и возможность разъединения цепи - обеспечивает безопасность при обслуживании. Отключение происходит при достижении порогов тока перегрузки и короткого замыкания, предотвращая повреждение оборудования. IP20 не обеспечивает защиту от внешних воздействий - устройство следует устанавливать внутри закрытых щитов.

Преимущества

• Высокая отключающая способность - 40 кА позволяет использовать устройство даже в местах с большой потенциальной энергией короткого замыкания.
• Фиксированная уставка магнитного расцепителя (1250 А) исключает случайную настройку и гарантирует точное срабатывание при аварии.
• Широкий диапазон температур (-60…+40 C) делает его пригодным для работы в неотапливаемых помещениях, на открытых площадках или в холодильных установках.
• Совместимость с другими изделиями серии OptiMat E по глубине установки упрощает компоновку щитов и снижает затраты на проектирование.
• Возможность подключения питания с любой стороны увеличивает гибкость при прокладке кабелей.

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Отсутствие вспомогательных контактов ограничивает возможности сигнализации состояния (например, “включен” / “отключен”) без внешней аппаратуры.
• Уставка короткозамкновенного расцепителя не регулируется - нельзя изменить порог срабатывания под конкретную нагрузку.
• Не рекомендован для частых операций включения/выключения - рассчитан на защиту, а не на частую коммутацию.
• Требует наличия монтажной платы или адаптера для DIN-рейки; не имеет собственной рейки.

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 80 кВт.
• Щит распределения энергии на заводе с несколькими линиями конвейеров.
• Распределительный щит на холодильной базе в регионах с зимними температурами ниже -40 C.
• Обеспечение безопасности сети на железнодорожной станции или метрополитене.

Практические советы

• Выбирая OptiMat E250H125-УХЛ3, проверьте соответствие расчетного тока короткого замыкания в вашей сети - он не должен превышать 40 кА.
• При использовании на DIN-рейке обязательно применяйте официальный адаптер КЭАЗ - иначе возможна некорректная фиксация.
• Затягивайте винты зажимов усилием, указанном в руководстве - недостаточно или избыточное усилие вызывают нагрев и выход из строя.
• Не используйте этот автомат вместо рубильника - он не предназначен для частого ручного отключения под нагрузкой.
• Для контроля состояния цепи подключите внешний индикатор или контактное реле - поскольку встроенного сигнала нет.
• При монтаже на монтажную плиту оставьте минимум 50 мм свободного пространства сверху и с боков для охлаждения.
