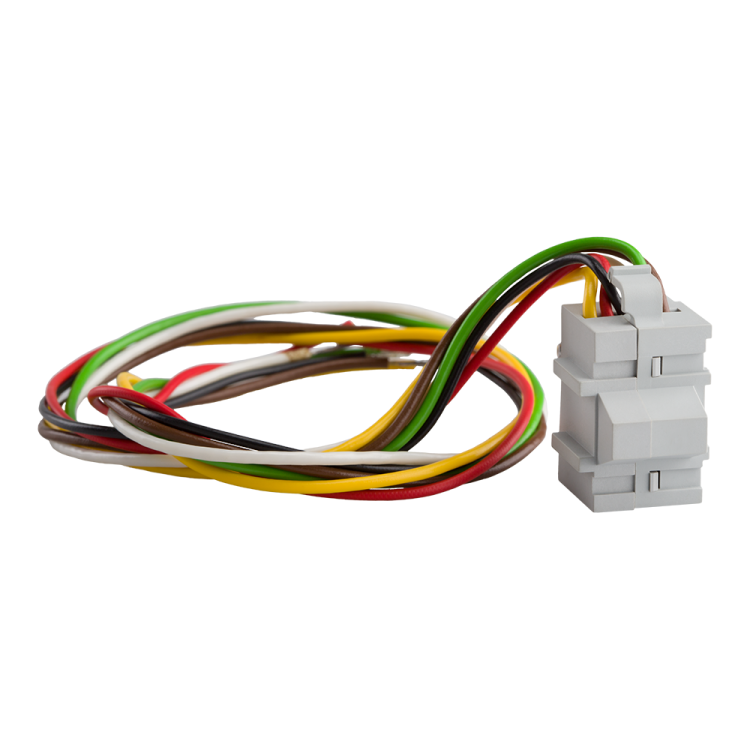

Контакт сигнализации комбинированный OptiMat E, 5А, 220В, УХЛ3 КЭАЗ (Курский электроаппаратный завод) 100021

Контакт сигнализации комбинированный OptiMat E УХЛ3 - вспомогательное устройство для контроля состояния контактов автоматических выключателей серии OptiMat E100 и OptiMat E250. Он передаёт сигнал о положении контактов после срабатывания при перегрузке или коротком замыкании, обеспечивая информационную связь между силовой цепью и системой управления. Артикул 100021, бренд КЭАЗ.

Назначение и область применения

Контакт сигнализации комбинированный OptiMat E УХЛ3 предназначен для передачи информации о состоянии главных контактов автоматического выключателя: включен, отключен, сработал. Применяется в системах автоматизации, панелях управления, щитах распределения энергии. Подходит для работы с выключателями OptiMat E100 и OptiMat E250. Используется там, где требуется визуальный или электрический контроль за работой аппарата - например, в промышленном оборудовании, конвейерах, насосных станциях.

Технические характеристики

• Номинальный рабочий ток: 5 А - допустимый ток через контактные группы при длительной работе;
• Номинальное напряжение: 220–250 В - максимальное напряжение для управляющей цепи;
• Количество контактов: 2 нормально замкнутых (НЗ), 2 нормально разомкнутых (НО), 2 переключающих (перекидных), 1 сигнальный - позволяет одновременно контролировать несколько состояний;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, требует затяжки отверткой;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли;
• Совместимость с силовым выключателем: да - специально разработан для установки на OptiMat E100/E250;
• Нормативные документы: ГОСТ Р 50030.2-2010, ТУ 3422-055-05758109-2012 - соответствует требованиям безопасности и совместимости.

Совместимость и монтаж

Контакт сигнализации комбинированный OptiMat E УХЛ3 монтируется исключительно на автоматические выключатели серии OptiMat E100 и OptiMat E250. Монтаж осуществляется сверху - фиксируется механически на корпусе выключателя без дополнительного крепления. Интегрированная конструкция гарантирует точное синхронное перемещение контактов с основными полюсами. Для подключения используйте винтовые зажимы: зачищенные провода до 2,5 мм2, момент затяжки - не более 0,5 Нм. Не устанавливается на другие модели выключателей, даже аналогичного класса.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.2-2010 (часть 2 - аппараты низковольтные) и собственным техническим условиям КЭАЗ. Соответствие стандартам обеспечивает безопасность при использовании в промышленных сетях переменного тока. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2521/20). Не содержит опасных материалов согласно RoHS.

Преимущества

• Высокая надёжность механической связи - контакты точно повторяют положение главных полюсов выключателя;
• Множество типов контактов в одном модуле - позволяет использовать один компонент вместо нескольких;
• Простота установки - не требует доработки шасси или дополнительных креплений;
• Устойчивость к вибрациям и перепадам температуры благодаря исполнению УХЛ3;
• Поддержка как ручного, так и автоматического режима срабатывания - сигнал остаётся актуальным после любых видов отключения.

Ограничения применения

• Не предназначена для работы в средах с высокой запылённостью, брызгами воды или агрессивными газами - степень защиты IP20 не обеспечивает герметичность;
• Не используется вне пары с выключателями OptiMat E100/E250 - несовместима с другими сериями, включая ABB, Schneider, Legrand;
• Не рекомендуется для управления нагрузками выше 5 А - превышение тока вызывает оплавление контактов;
• Не подлежит ремонту - при выходе из строя заменяется полностью.

Примеры использования

• На станках с ЧПУ - сигнал о срабатывании автомата передаётся в PLC для аварийной остановки;
• В системах освещения общественных зданий - отображает состояние питания на пульте управления;
• В щитах распределения энергии - визуализация отказа через индикацию на панели;
• На конвейерных линиях - предупреждает оператора о внезапном отключении оборудования.

Практические советы

• Перед установкой убедитесь, что выключатель OptiMat E100/E250 находится в положении “выкл” - это снижает риск повреждения контактов при монтаже;
• Проверьте соответствие номера артикула 100021 и маркировки на корпусе - КЭАЗ выпускает аналогичные модели с другим числом контактов;
• При подключении сигнального контакта используйте медный провод сечением 0,5–1,5 мм2 - он рассчитан на слабые токи управления;
• Не применяйте смазку или антикоррозийные составы на контактах - они нарушают проводимость;
• При частых срабатываниях проверяйте контактную группу каждые 6 месяцев - износ возможен при многократных коммутациях.
