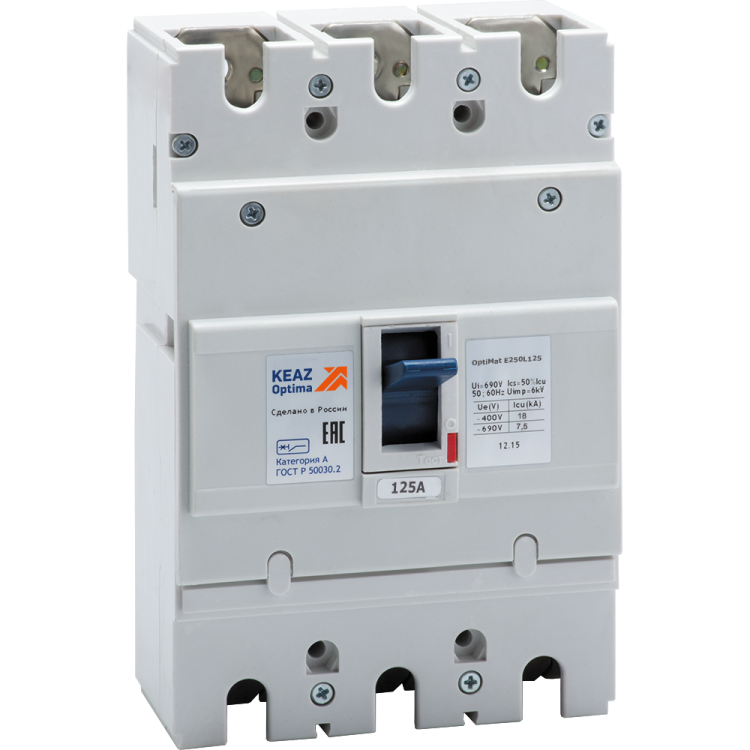

Выключатель автоматический OptiMat E250L125-УХЛ3 125А 18кА КЭАЗ 100009

Автоматический выключатель OptiMat E250L125 от КЭАЗ - это надёжное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Номинальный ток 125 А, отключающая способность 18 кА и климатическое исполнение УХЛ3 делают его подходящим для промышленных объектов, особенно в условиях низких температур. Выключатель OptiMat E250L125 устанавливается на DIN-рейку и совместим с другими элементами системы управления.

Назначение и область применения

OptiMat E250L125 предназначен для защиты трёхфазных электрических цепей переменного тока с частотой 50/60 Гц. Он обеспечивает автоматическое отключение при превышении допустимых токов - как при длительной перегрузке, так и при внезапном коротком замыкании. Применяется в распределительных щитах промышленных предприятий, на производственных линиях, в системах энергообеспечения зданий, на насосных станциях и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 690 В
• Количество полюсов: 3
• Номинальная отключающая способность: 18 кА
• Тип расцепителя: электромагнитный и тепловой (двухступенчатая защита)
• Уставка срабатывания магнитного расцепителя: 1250 А (10×I_n)
• Диапазон регулировки срабатывания расцепителя короткого замыкания: 18 А (настройка фиксирована, не регулируется пользователем)
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для работы во влажной среде
• Максимальное сечение кабеля: 120 мм2
• Частота: 50/60 Гц
• Тип подключения: винтовые зажимы
• Крепление: винтовое, на монтажную плату; возможно крепление на DIN-рейку через адаптер
• Дугогасительная камера: 3 (по числу полюсов)
• Привод: ручной, с тумблером
• Гарантийный срок: 3 года (36 месяцев)

Совместимость и монтаж

OptiMat E250L125 совместим с DIN-рейкой типа TS35, но требует специального адаптера для установки - сам по себе он не имеет штатного крепления на рейку. Монтаж осуществляется на монтажную плиту с помощью винтов. Подключение проводов - только винтовое, с максимальным сечением 120 мм2. Возможен подвод питания с любой боковой стороны - это упрощает компоновку щита. Конструкция позволяет устанавливать выключатель в любом пространственном положении: вертикально, горизонтально, даже перевёрнутым - без потери характеристик.

Безопасность и стандарты

OptiMat E250L125 соответствует ГОСТ P 50030.2-2010 (эквивалент IEC 60947-2) и техническим условиям ТУ3422-055-05758109-2012. Устройство прошло сертификацию и внесено в реестр радиоэлектронной продукции (код РЭ-2521/20). Отсутствие вспомогательных контактов означает, что функции сигнализации или удалённого управления не предусмотрены - для этих задач требуется внешняя аппаратура.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на долговременную перегрузку, электромагнитный - на аварийные токи короткого замыкания.
• Высокая отключающая способность (18 кА) - достаточна для большинства промышленных сетей, включая объекты с мощными двигателями.
• Широкий диапазон рабочих температур (-60…+40 C) - подходит для холодных регионов и неотапливаемых помещений.
• Одинаковая глубина установки с модульной аппаратурой - позволяет собирать компактные щиты с сочетанием автоматов и контакторов.
• Фиксированная уставка магнитного расцепителя (1250 А) исключает случайную настройку, повышает надёжность.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или воздействия воды - степень защиты IP20 не обеспечивает герметичность.
• Отсутствуют вспомогательные контакты - нельзя использовать для дистанционной сигнализации состояния (вкл./выкл.) или блокировки.
• Требует адаптера для монтажа на DIN-рейку - не устанавливается прямо, как обычные модульные автоматы.
• Нельзя регулировать порог срабатывания магнитного расцепителя - настройка заведомо фиксирована производителем.
• Не рекомендован для частого ручного включения/отключения - рассчитан на эксплуатацию в режиме защиты, а не коммутации нагрузки.

Примеры использования

• Защита главного входа в промышленный цех с трёхфазными станками и конвейерами.
• Распределительный щит на холодильной установке в логистическом терминале.
• Щит освещения и силового оборудования в неотапливаемом складском комплексе в Сибири.
• Цепь питания насосной группы на водопроводной станции с высокими пусковыми токами.

Практические советы

• При выборе OptiMat E250L125 проверьте, есть ли у вас адаптер для DIN-рейки - без него установка невозможна.
• Сечение кабеля не должно превышать 120 мм2 - более толстый провод не войдёт в зажим, менее тонкий - потребует переходника.
• Учитывайте, что выключатель не имеет индикации сработавшего расцепителя - используйте внешние указатели или контролируйте состояние визуально.
• Для объектов с частыми перегрузками (например, с пуском двигателей) убедитесь, что время срабатывания теплового расцепителя соответствует вашему графику нагрузки.
• При монтаже на монтажную плату обеспечьте свободный доступ к винтовым зажимам - они требуют периодического контроля затяжки.
