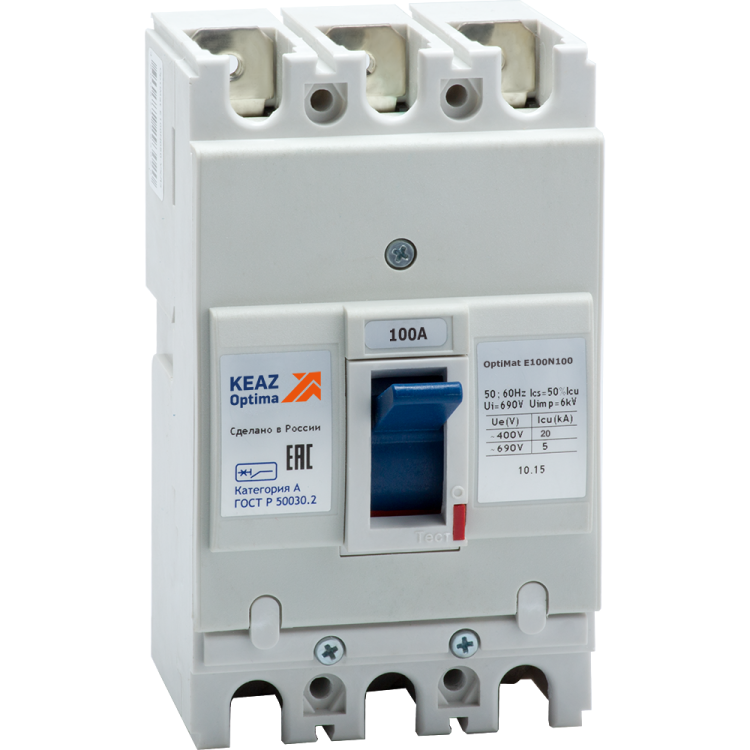

Выключатель автоматический 100А 23кА OptiMat E100N100 УХЛ3 КЭАЗ 224963

Автоматический выключатель OptiMat E100N100 УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в распределительных щитах промышленных и коммерческих объектов, где требуется надежная защита на ток до 100 А. Выключатель OptiMat E100N100 УХЛ3 сочетает высокую отключающую способность, компактность и гибкость монтажа.

Назначение и область применения

OptiMat E100N100 УХЛ3 применяется для защиты трехфазных сетей переменного тока с номинальным напряжением до 690 В и частотой 50/60 Гц. Подходит для использования в распределительных устройствах промышленных предприятий, торговых центров, офисных зданий, энергообъектов и других местах, где требуются надежная защита и устойчивость к широкому диапазону температур. Применяется как основной аппарат ввода или группового учета нагрузки.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 690 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 20 кА
• Тип расцепителя: электромагнитный и тепловой (двухступенчатая защита)
• Уставка срабатывания магнитного расцепителя: 1000 А
• Диапазон регулировки срабатывания при коротком замыкании: +-20 А
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, рассчитан на умеренный и холодный климат
• Максимальное сечение кабеля: 35 мм2
• Частота: 50/60 Гц
• Тип подключения: винтовые зажимы
• Крепление: винтовое, на монтажную плату
• Привод: ручной рычажковый
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Поддерживает монтаж на DIN-рейку через адаптер
• Соответствие стандартам: ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012

Совместимость и монтаж

OptiMat E100N100 УХЛ3 имеет стационарную конструкцию и фиксируется на монтажной плате с помощью винтов. Для установки на стандартную DIN-рейку требуется специальный адаптер - он продается отдельно. Подключение силовых проводов осуществляется через винтовые зажимы, допускающие кабели сечением до 35 мм2. Возможна подача питания с любой боковой стороны - это упрощает трассировку кабелей в плотных шкафах. Монтаж возможен в любом пространственном положении: вертикально, горизонтально, даже перевёрнутым - благодаря внутренней конструкции дугогасительной камеры.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ P 50030.2-2010 и техническим условиям ТУ3422-055-05758109-2012. Наличие трёх автономных дугогасительных камер обеспечивает безопасное гашение дуги при отключении больших токов. Конструкция исключает случайное прикосновение к токоведущим частям при закрытом корпусе (IP20). Отключение происходит механически - без внешнего питания, что гарантирует работу даже при отказе сети. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2521/20).

Преимущества

• Высокая отключающая способность (20 кА) позволяет использовать устройство в сетях с повышенными токами КЗ - особенно актуально для промышленных объектов.
• Двухступенчатая защита (тепловая и электромагнитная) обеспечивает точное срабатывание как при длительных перегрузках, так и при внезапных КЗ.
• Широкий диапазон рабочих температур (-60…+40 C) делает OptiMat E100N100 УХЛ3 пригодным для использования в неотапливаемых помещениях, на открытых площадках и в суровых климатических условиях.
• Гибкий монтаж: можно устанавливать как на монтажную плиту, так и на DIN-рейку (при наличии адаптера).
• Подключение с любой стороны снижает сложность сборки шкафа и экономит место.
• Совместим с другими изделиями серии OptiMat E - позволяет унифицировать проекты и упростить запасы деталей.

Ограничения применения

• Не предназначена для работы в средах с высокой запылённостью или влагой - степень защиты IP20 не обеспечивает герметичность.
• Не имеет встроенных вспомогательных контактов - для сигнализации состояния или удаленного управления потребуется внешняя аппаратура.
• Требует обязательного использования адаптера для монтажа на DIN-рейку - сам по себе не оснащён креплением для рейки.
• Не рекомендован для частого ручного включения/выключения - предназначен для защиты, а не для оперативного коммутирования.
• Максимальное сечение кабеля - 35 мм2; для более мощных проводов требуется другой типоразмер или переходник.

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха.
• Защита группы оборудования на конвейере с суммарной нагрузкой около 80–90 А.
• Щитовая наружного освещения в регионах с зимними минусовыми температурами.
• Распределительный пункт в торговом центре, где важна надёжность и ремонтопригодность.
• Интеграция в систему электроснабжения объектов ЖКХ с использованием адаптеров для DIN-рейки.

Практические советы

• При выборе OptiMat E100N100 УХЛ3 проверьте соответствие сечения кабеля - не используйте провода больше 35 мм2 без переходника.
• Если планируете монтаж на DIN-рейку - заранее закажите совместимый адаптер. Без него установка невозможна.
• Учитывайте климатическое исполнение УХЛ3: при температурах ниже -60 C или выше +40 C устройство может работать некорректно.
• При сборке шкафа располагайте выключатель так, чтобы рычаг был легко доступен для ручного отключения - это важно при аварийных ситуациях.
• Проверяйте момент затяжки винтов - недостаточно затянутые контакты вызывают нагрев, избыточный - повреждают медные жилы.
• OptiMat E100N100 УХЛ3 хорошо сочетается с другим оборудованием серии OptiMat E - это упрощает проектирование и сервисное обслуживание.
