Комплект зажимов OptiMat E100-63..100А УХЛ3 (уп.3шт) КЭАЗ 100016

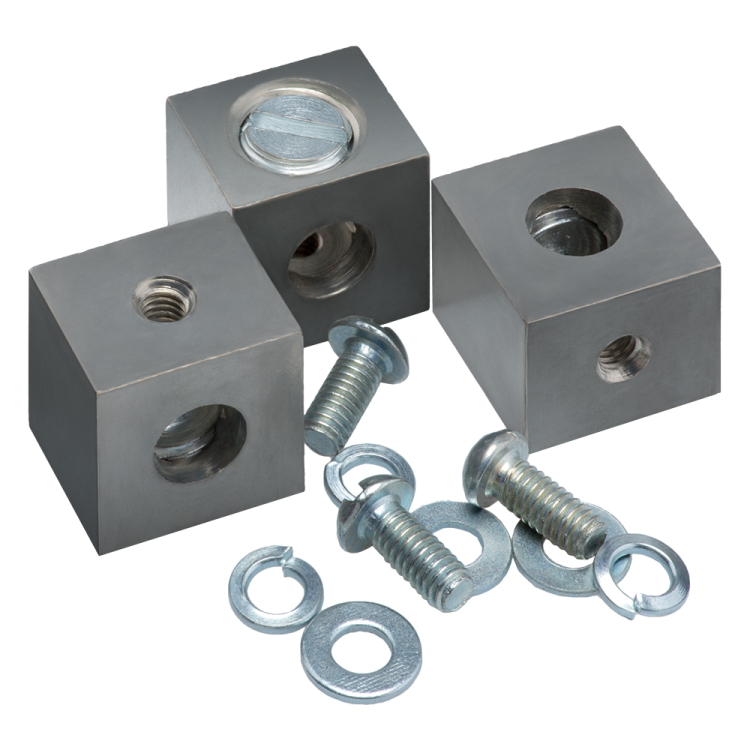

Комплект зажимов E100-63..100А УХЛ3 (упаковка 3 шт) от КЭАЗ предназначен для надёжного присоединения силовых кабелей к автоматическим выключателям серии OptiMat E100 без использования кабельных наконечников. Комплект упрощает монтаж в распределительных щитах и обеспечивает стабильный контакт даже при высоких нагрузках.

Назначение и область применения

Комплект зажимов E100-63..100А УХЛ3 используется исключительно с автоматическими выключателями OptiMat E100 для подключения медных кабелей прямо к клеммам без опрессовки наконечников. Подходит для установки в распределительных щитах промышленных объектов, на участках с постоянными вибрациями и перегрузками. Применяется там, где важно сэкономить время на монтаже и избежать потерь качества при использовании наконечников.

Технические характеристики

• Номинальный ток: 100 А - способен работать длительное время при максимальной нагрузке до 100 ампер без перегрева.
• Номинальное напряжение: 690 В - рассчитан на использование в сетях переменного и постоянного тока до 690 вольт.
• Количество полюсов: 3 - комплект содержит три зажима, соответствующих трём фазам или полюсам выключателя.
• Тип подключения: винтовое - затяжка осуществляется гаечным ключом, обеспечивает прочную механическую связь.
• Материал контакта: медь - гарантирует низкое переходное сопротивление и хорошую теплопроводность.
• Тип резьбы: метрическая - совместима с обычными инструментами и креплениями.
• Степень защиты IP20 - защищён от прикосновений пальцами и крупными предметами, но не герметичен; требует установки внутри закрытых корпусов.
• Климатическое исполнение УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность и наличие конденсата.
• Цвет: серый - визуально отличается от основного корпуса выключателя, упрощает идентификацию.
• Нормативный документ: ТУ3422-055-05758109-2012 - продукция изготовлена по техническим условиям КЭАЗ.

Совместимость и монтаж

Комплект зажимов E100-63..100А УХЛ3 совместим только с автоматическими выключателями OptiMat E100. Он не подойдёт к другим моделям, даже от КЭАЗ. Монтаж выполняется после установки выключателя в щит: зажимы крепятся к клеммам выключателя, затем в них вставляются зачищенные жилы кабеля и затягиваются винты моментом 1,5–2 Нм. Не используйте усилие больше указанного - есть риск повредить пластиковые элементы.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3422-055-05758109-2012 и зарегистрировано в реестре радиоэлектронной продукции (РЭ-2521/20). Сертифицировано для работы в условиях, близких к промышленным. Не предназначено для открытой установки вне щита - степень защиты IP20 не предохраняет от попадания воды, пыли и внешних воздействий.

Преимущества

• Устраняет необходимость в кабельных наконечниках - экономит время и материалы при массовом монтаже.
• Высокая проводимость меди снижает нагрев в точке соединения - увеличивает срок службы системы.
• Фиксация винтом позволяет многократно демонтировать и переустанавливать кабель без замены зажима.
• Серый цвет делает зажимы легко различимыми на фоне корпуса выключателя - удобство при обслуживании.

Ограничения применения

• Не применяется с алюминиевыми кабелями - материал контакта (медь) несовместим с алюминием, возможна коррозия и потеря контакта.
• Запрещено использовать вне закрытых щитов - IP20 не обеспечивает защиту от влаги, пыли и механических ударов.
• Не подходит для выключателей других серий - даже если они имеют аналогичный номинал, форма клеммы может отличаться.
• Не рекомендовано применение в средах с химически активными парями - материал корпуса не устойчив к агрессивным веществам.

Примеры использования

• Подключение входных кабелей к автоматам в промышленном щите цеха.
• Монтаж питания на конвейерах, насосных станциях, системах вентиляции с частыми запусками.
• Обновление старых схем без замены выключателей - можно просто добавить зажимы вместо наконечников.

Практические советы

• Перед монтажом зачистите жилу кабеля на длину 10–12 мм - слишком длинная зачистка может вызвать замыкание между полюсами.
• Проверьте плотность затяжки винта: он должен быть затянут до упора, но без лишнего усилия - слышится характерный щелчок при правильной затяжке.
• При работе в условиях вибраций проверяйте затяжку через каждые 6 месяцев - особенно в местах с частыми пусками оборудования.
• Убедитесь, что вы используете именно комплект E100-63..100А УХЛ3 - другие варианты (например, 63 А) не подходят для 100 А.
• Храните в сухом месте - хотя изделие имеет класс УХЛ3, длительное воздействие влаги может повлиять на качество контактов.
