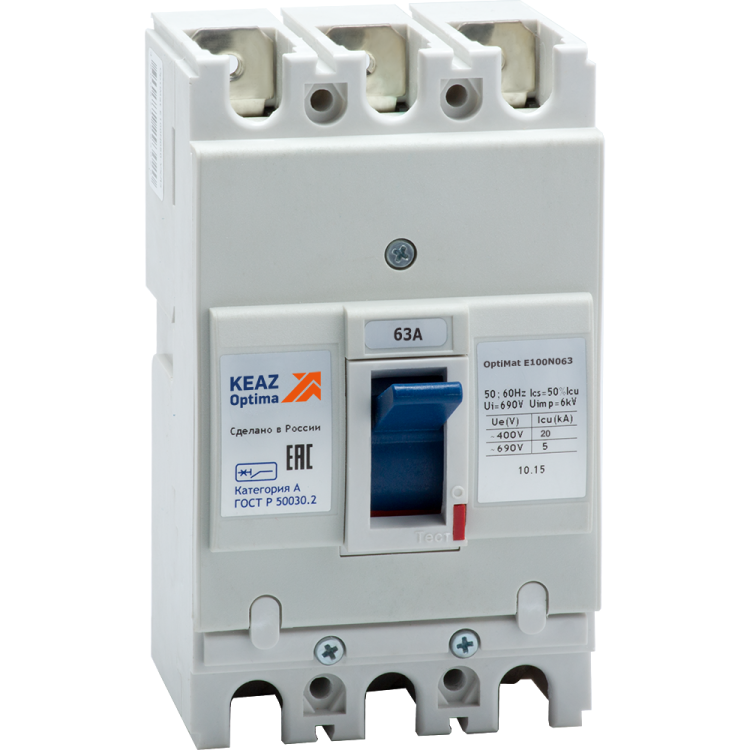

Выключатель автоматический 3п 63А 20кА OptiMat E100N063 УХЛ3 КЭАЗ 224961

Автоматический выключатель OptiMat E100N063 УХЛ3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор с номинальным током 63 А и отключающей способностью 20 кА подходит для монтажа на DIN-рейку и применяется в распределительных щитах промышленных, коммерческих и жилых объектов.

Назначение и область применения

OptiMat E100N063 УХЛ3 - трёхполюсный автоматический выключатель в литом корпусе, предназначенный для защиты сетей переменного тока с напряжением до 690 В и частотой 50/60 Гц. Он обеспечивает надёжную защиту от сверхтоков: как длительных перегрузок, так и внезапных коротких замыканий. Применяется в распределительных щитах производственных линий, систем освещения, насосных станций, конвейеров и других объектах, где требуется высокая коммутационная способность и устойчивость к широкому диапазону температур.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 20 кА
• Количество полюсов: 3
• Тип расцепителя: электромагнитный + тепловой
• Уставка срабатывания магнитного расцепителя: 630 А (10×I_n)
• Диапазон регулировки срабатывания при КЗ: 20 А (фиксированная уставка)
• Частота: 50/60 Гц
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: УХЛ3 (работает при температурах от -60 C до +40 C)
• Максимальное сечение кабеля: 35 мм2
• Тип подключения: винтовые зажимы
• Привод: ручной рычажковый
• Крепление: винтовое, на DIN-рейку
• Способ монтажа: монтажная плата
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Вспомогательные контакты: отсутствуют
• Нормативные документы: ГОСТ Р 50030.2-2010, ТУ 3422-055-05758109-2012

Совместимость и монтаж

OptiMat E100N063 УХЛ3 совместим с DIN-рейкой типа TS35. Монтаж возможен как на штатную рейку, так и на монтажную плату благодаря винтовому креплению. Подключение проводов осуществляется через винтовые зажимы - допускаются медные кабели сечением до 35 мм2. Выключатель можно устанавливать в любом пространственном положении: вертикально, горизонтально или даже перевёрнутым - это предусмотрено конструкцией. Питание можно подвести с любой боковой стороны, что упрощает компоновку щита. Для монтажа на панель вместо DIN-рейки рекомендуется использовать специальный адаптер (не входит в комплект).

Безопасность и стандарты

OptiMat E100N063 УХЛ3 соответствует требованиям ГОСТ Р 50030.2-2010 и ТУ 3422-055-05758109-2012, что гарантирует соответствие международным нормам безопасности для автоматических выключателей. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли или влаги - поэтому устройство следует устанавливать внутри закрытых щитов. Наличие трёх дугогасительных камер снижает риск возгорания при отключении больших токов КЗ. Конструкция позволяет механически заблокировать выключатель в отключенном состоянии, повышая безопасность при техобслуживании.

Преимущества

• Высокая отключающая способность (20 кА) обеспечивает надёжную защиту даже в условиях сильных коротких замыканий.
• Широкий диапазон рабочих температур (-60…+40 C) делает пригодным для использования в холодных регионах и неотапливаемых помещениях.
• Фиксированная уставка магнитного расцепителя (630 А) исключает необходимость настройки - снижает риск ошибок при монтаже.
• Одинаковая глубина установки с другими изделиями серии OptiMat E упрощает сборку унифицированных щитов.
• Возможность подвода питания с любой стороны даёт гибкость в проектировании электрощитов.
• Изготовлен из прочного литого корпуса - устойчив к механическим воздействиям и долговечен.

Ограничения применения

• Не предназначен для работы во внешних условиях - степень защиты IP20 требует установки только в закрытых щитах.
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию состояния или удалённое управление без дополнительных устройств.
• Нельзя использовать в цепях постоянного тока - только для переменного тока 50/60 Гц.
• Не имеет регулируемой уставки по току перегрузки - уставка теплового расцепителя фиксирована и рассчитана на 63 А.
• Не поддерживает модульную расширяемость - нельзя добавить дополнительные функциональные модули (например, UVR, SHU).

Примеры использования

• Защита главного входа в промышленный цех с мощными двигателями и конвейерами.
• Распределительный щит торгового центра с нагрузкой до 40 кВт.
• Щит освещения на открытой площадке (внутри герметичного шкафа).
• Система автономного энергообеспечения на базе дизель-генератора.
• Оборудование в холодильных камерах и логистических терминалах с экстремальными температурами.

Практические советы

• При выборе OptiMat E100N063 УХЛ3 проверьте, чтобы номинальный ток нагрузки не превышал 63 А - иначе возможны ложные срабатывания.
• Для кабелей сечением более 25 мм2 используйте наконечники - они улучшают контакт и предотвращают деформацию винтовых зажимов.
• Если требуется сигнал “включено/выключено”, установите рядом с выключателем отдельный индикаторный модуль.
• При монтаже на монтажную плиту - обязательно используйте адаптер, иначе невозможно обеспечить надёжное крепление.
• Не открывайте корпус во время работы - внутренние части находятся под напряжением, даже при отключённом положении рычага.
• Для эксплуатации в условиях повышенной запылённости - выбирайте щиты с классом защиты IP54 и выше, поскольку сам выключатель не защищён от пыли.
